    平素はルミナスプランナーをご愛顧いただき誠にありがとうございます。
    2022年6月28日、ルミナスプランナー7.6を公開いたしました。
    本バージョンでは、防災照明設計機能として誘導灯配置を搭載、非常用照明設計では大幅な機能向上を行っております。またBIMの世界共通データフォーマットである
    「IFC」形式での出力機能を搭載、ご利用のBIMソフトとの効率的な設計をサポートいたします。
    有償機能では、遮光面機能や簡易CG計算、当社BIM用リアルタイム照明シミュレーションソフト「ライトニングフロー」との連携機能を備え、
    より高度な設計ニーズにも対応しております。ますます使いやすく便利になったルミナスプランナー7.6 をぜひご利用ください。

    有償版(有償機能)と、機能を限定した無償版をご提供して参りましたが、近年の建築・設備業界における、より専門性の高い設計ニーズの広がりを受け、
    多くのお客様に広くご利用いただきたく、 2023年度にルミナスプランナーの全機能を無償で公開いたします。
    長きにわたり有償版(有償機能)へのご愛顧を賜りましたお客様には心より感謝申し上げます。
    引き続き、新機能および機能向上の開発に尽力して参りますので、今後ともルミナスプランナーをよろしくお願い申し上げます。

    2022年6月より、ルミナスプランナーのご利用には弊社「住宅・建築設備Webビジネス会員」へのご登録(無料)が必要となりますのでご案内申し上げます。
    プログラムダウンロード時に本会員へのログインが必要になりますので、未登録の場合は新規ご登録をよろしくお願いいたします。
    「住宅・建築設備Webビジネス会員」へのご登録、詳細については >> こちら << をご参照ください。
    本会員メニューにはルミナスプランナーの他、照明設計に役立つツールをご用意しております。この機会にぜひご利用ください。

【ルミナスプランナーお問合せについてお願い】
ルミナスプランナーのお問合せにつきましては、メールにて受付させていただいております。
>> こちら << からご利用ください。


2022.8.2
マニュアルに概要と基本操作についての動画を公開しました。
2022.6.30
ルミナスプランナー7.6 (V7.6.7) を公開しました。
2022.6.28
ルミナスプランナー7.6 (V7.6.5) を公開しました。
2022.6.2
住宅・建築設備Webビジネス会員についてのお知らせを掲載しました。
2022.4.25
ルミナスプランナー7.5 (V7.5.20) を公開しました。
2022.3.25
重要なお知らせを掲載しました。トップ画面のお知らせをご確認ください。
2021.11.18
ルミナスプランナー7.5 (V7.5.13) を公開しました。
2021.8.4
ルミナスプランナー7.5 (V7.5.9) を公開しました。
2021.7.26
ルミナスプランナー7.5 (V7.5.5) を公開しました。
2021.6.21
ルミナスプランナー7.5 (V7.5.3) を公開しました。




防災照明設計機能として誘導灯配置機能を新たに搭載いたしました。非常用照明の設計機能も大幅に向上し、設置基準資料やカタログにも簡単にアクセスが可能です。

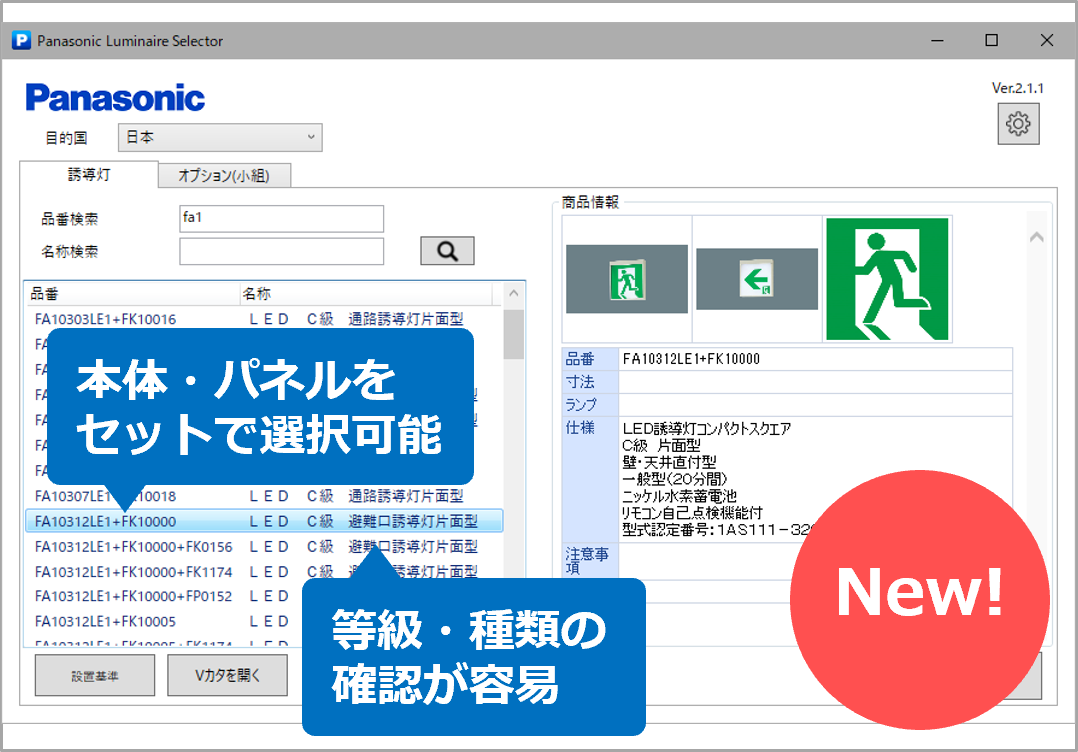

本体品番とパネル品番をセットで選択が可能。等級や種類も確認でき、選択した誘導灯は適用範囲が自動入力され設計をサポートします。



矩形室はもちろん、多角形室でも2lx( 1lx )を満たしながら最適な自動配置が可能になりました。
一般照明との干渉も考慮します。

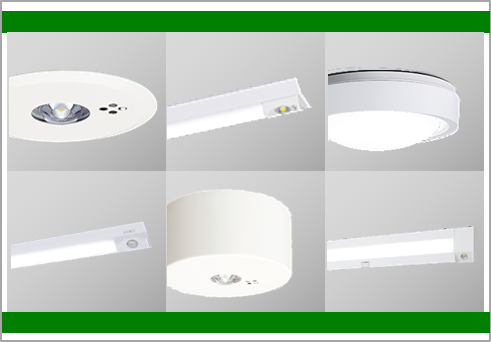

一般照明と同型の非常用照明兼用型器具への自動置換が可能になりました。最小照度を満たした配置検討をサポートします。 ※ご提案位置に決定する場合は重なる一般照明の削除操作が必要です。

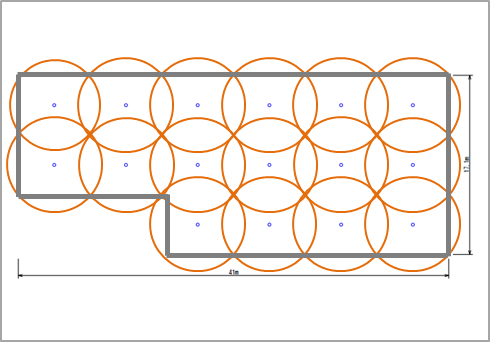

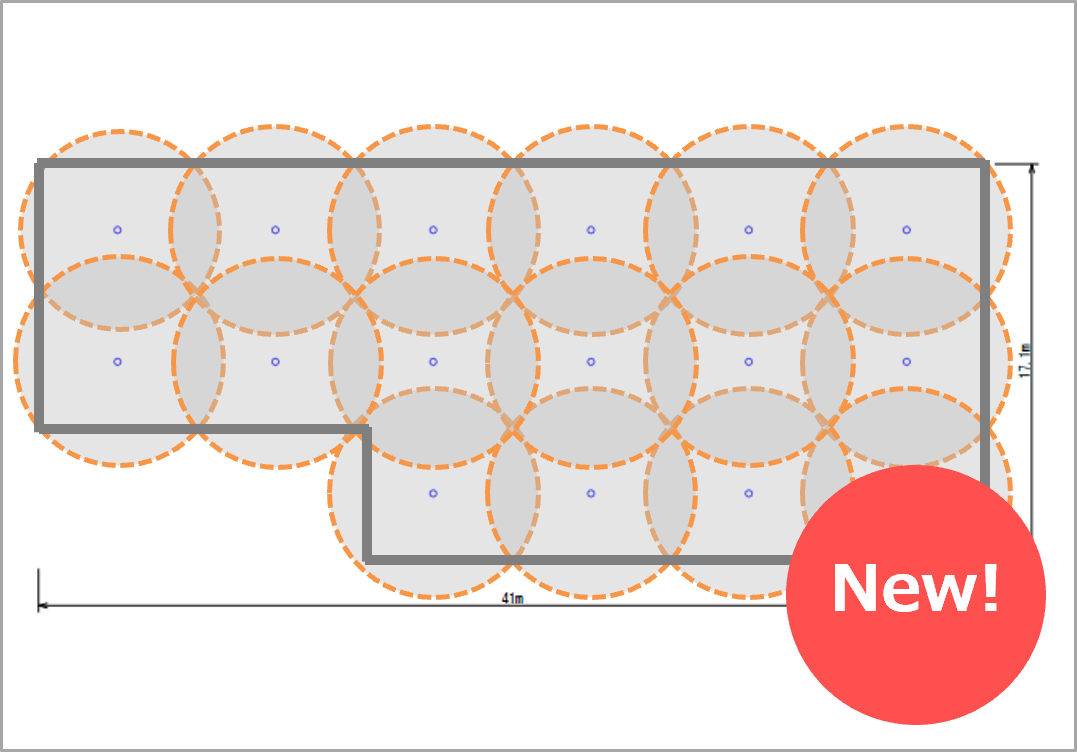

誘導灯では適用範囲、非常用照明では設計照度の範囲円描画が可能です。塗りつぶし表示で視認性が向上し、範囲外箇所の判別が容易です。

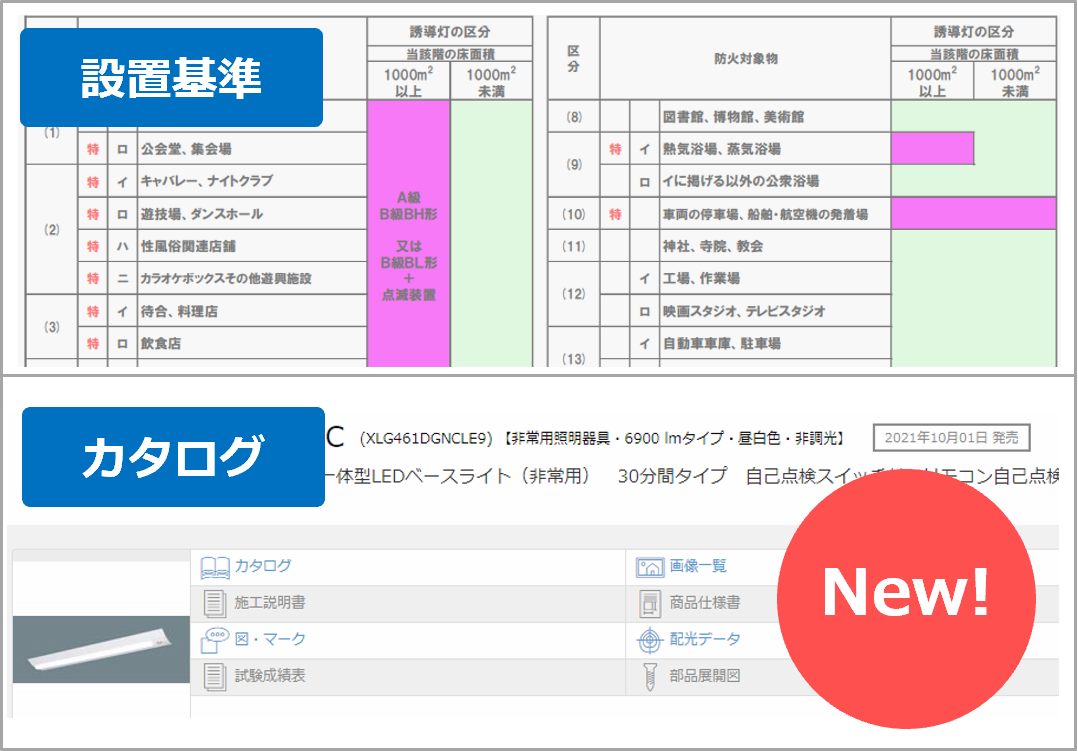

器具検索画面に設置基準資料やカタログへのリンクを搭載、簡単にアクセスが可能。スムーズな設計をサポートします。


ルミナスプランナーは、最先端BIMシーンでの照明設計業務の効率化に貢献します。

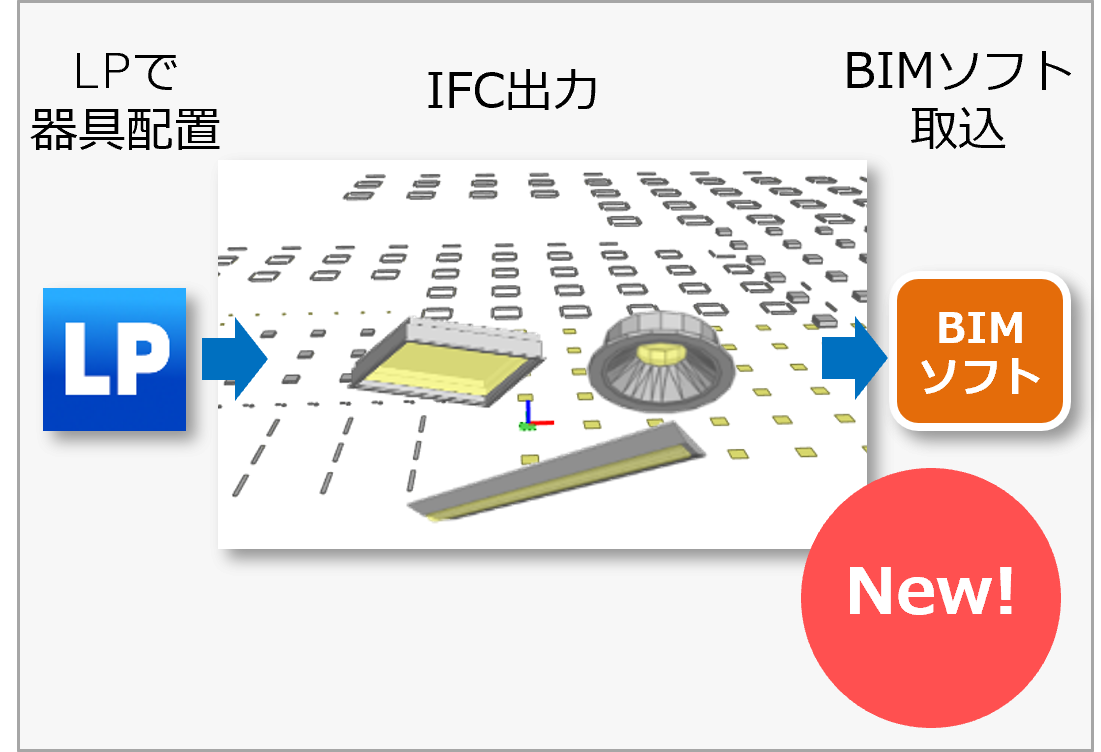

BIMの世界共通データフォーマット「IFC」データ形式での出力機能を搭載いたしました。ルミナスプランナーで配置した器具配置をご利用のBIMソフトに取り込むことができ、効率的な設計をサポートします。

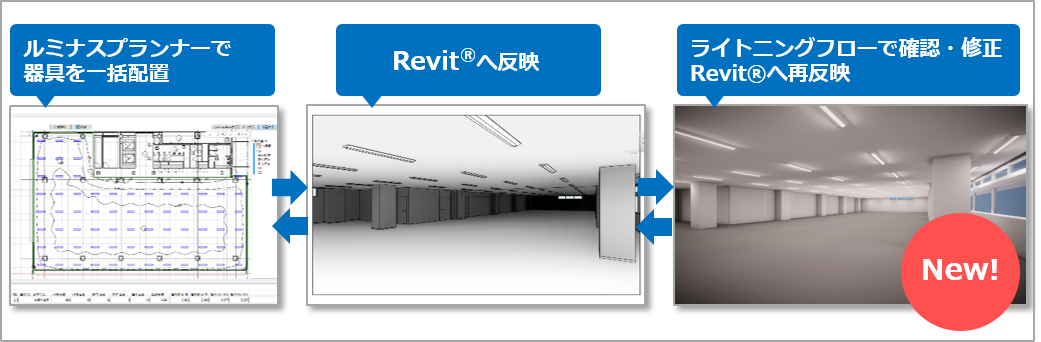

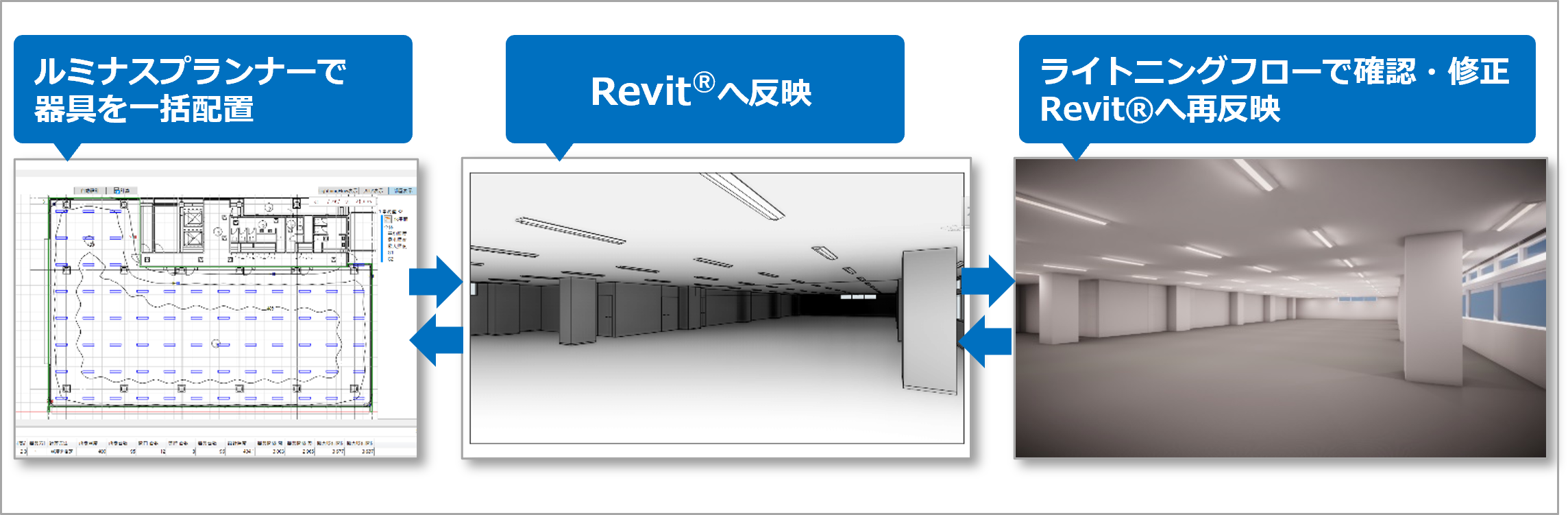

オートデスク社のBIM用ソフトウェア「Revit®」との連携が可能になりました※
また当社のBIM用リアルタイム照明シミュレーションソフト「ライトニングフロー」と相互連携する
ことにより、「Revit®」で作成したBIMデータに、「ルミナスプランナー」で照明器具を一括配置し、
「ライトニングフロー」でイメージ確認、調整といった効率的な照明設計が可能になります。
※Revit®-ルミナスプランナー連携については別途「ライトニングフロー」のインストールが必要です。

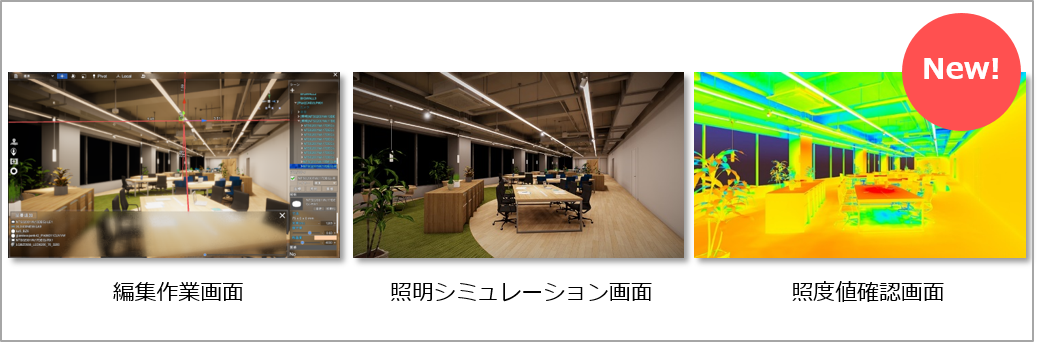

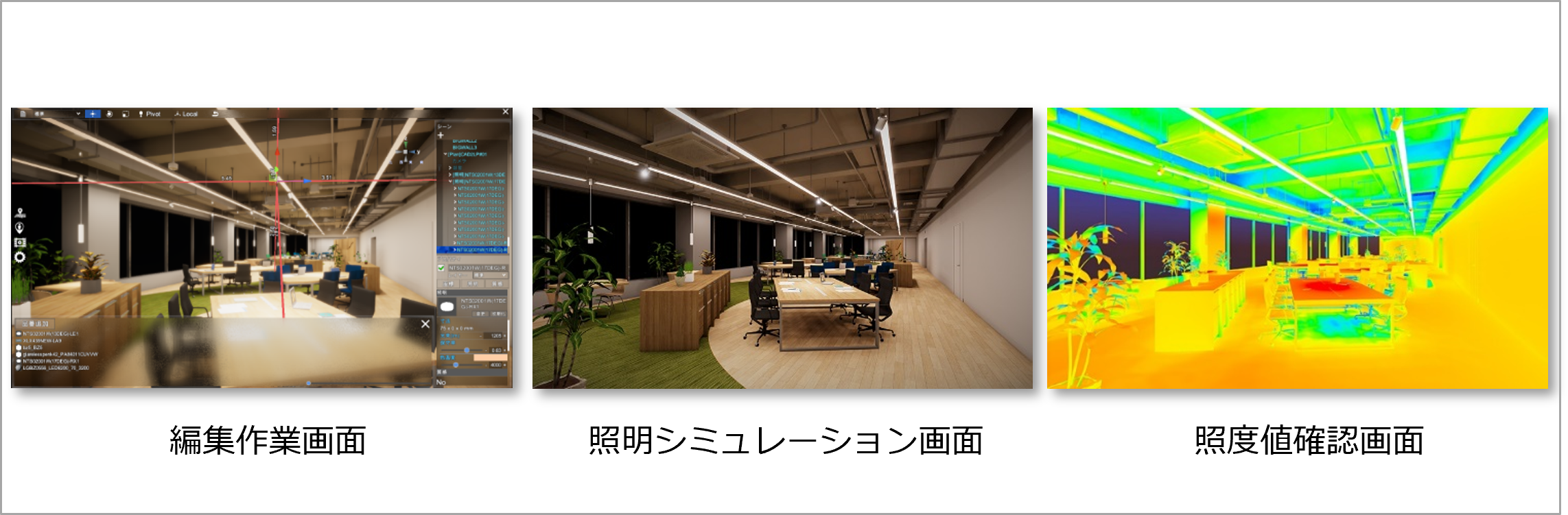

当社BIM用リアルタイム照明シミュレーションソフト「ライトニングフロー」と連携が可能になりました
ルミナスプランナーで作成した2次元プランからボタンひとつで3次元空間に移行し、照明器具の変更や
角度調整、部材へのマテリアル設定、什器配置等(※)、空間を移動しながら編集や確認ができます。
※什器や詳細な建築表現には別途、FBX形式の3Dファイルを準備しておく必要があります。
 FBXファイル読込みについての詳細は >>こちら<<

ルミナスプランナーとライトニングフローの連携については >>こちら<<
注1
ライトニングフローへの連携は、Windows10 64bitのみ対応しております。
注2




ライトニングフローからルミナスプランナーに戻すことのできる情報は下記になります。(V7.5.3現在)
〇 ライトニングフローで新規追加した品番、器具位置・角度
〇 ライトニングフローで変更した器具位置・角度
✖ ライトニングフローで品番変更した器具情報
✖ ライトニングフローで設定した建築形状、什器、部材のマテリアル情報


ルミナスプランナーでは、かんたんスピーディな所要台数計算をはじめ、図面取込での設計や非常用照明計算、屋外照明計算など多様なニーズに対応しています。

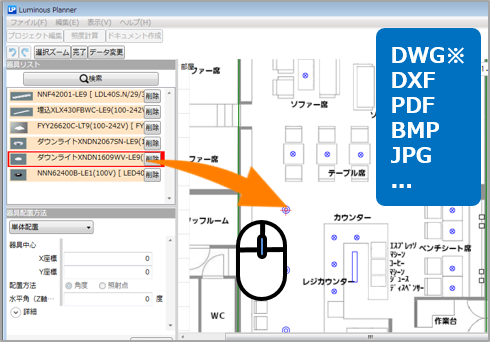

DXFやJPG等、またV7.4からDWGとPDFも取込み可能になりました。図面を確認しながら、部屋・エリア・器具配置を設定することが可能です。

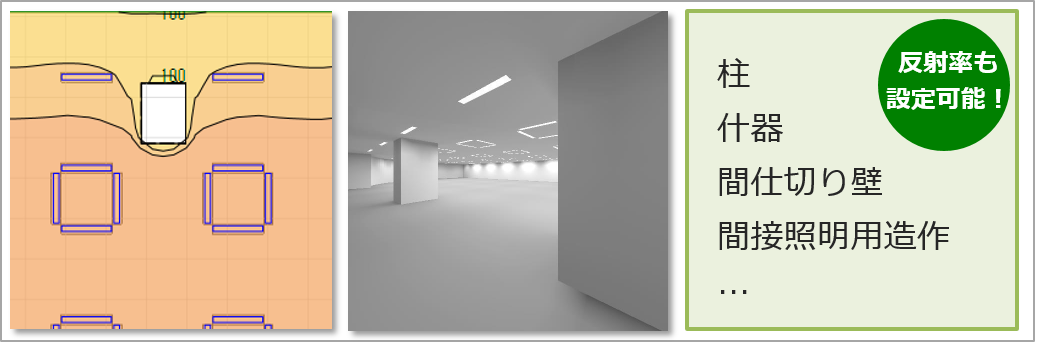

光を遮る「遮光面」の作成が可能になりました。
部屋内にある柱や間仕切り壁、間接照明のための造作や什器など、工夫次第でより現実に即した表現が可能です。

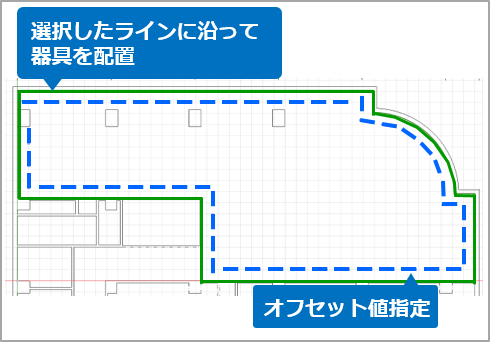

図面上にあるライン沿いにオフセット値を考慮した器具配置ができます。配置が困難な曲面壁やペリメーターゾーンを考慮した設計など、簡単に配置が可能です。

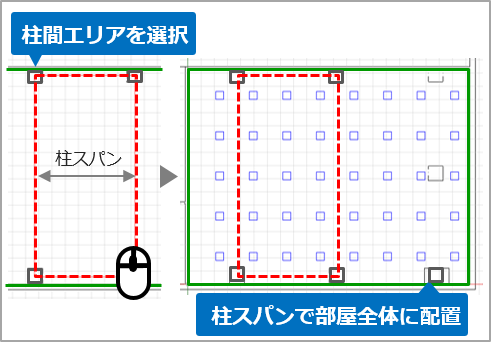

柱芯のエリアを一回選択すれば、その柱スパンで部屋全体に器具を配置することができます。

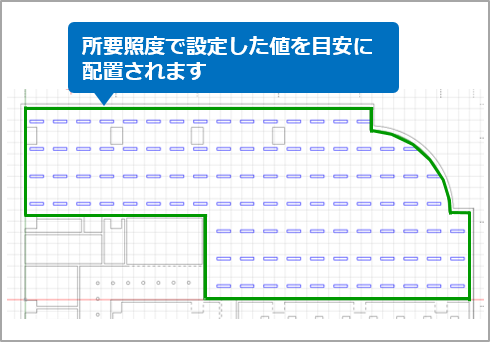

長方形室に加え、多角形の部屋にも照度指定をすることで、器具を均等に配置することが可能です。

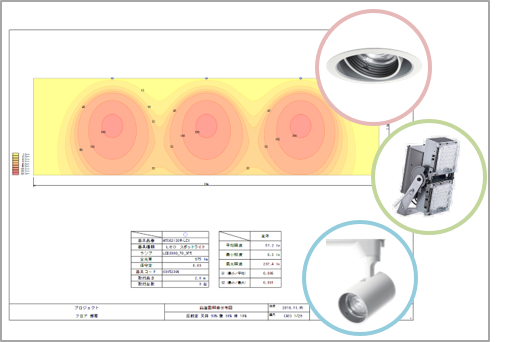

スポットライトやユニバーサルダウンライト、屋外での投光器など器具の照射角度を考慮した設計が可能。鉛直面照度分布図の出力も可能です。

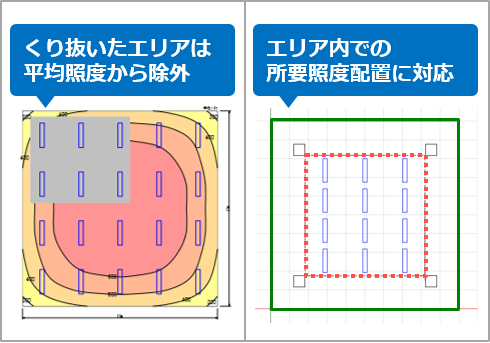

部屋・スペース内にエリアの作成が可能。くり抜き機能を選択すると平均照度から除外します


エリア内の所要台数配置に対応。柱間での配置に便利です。

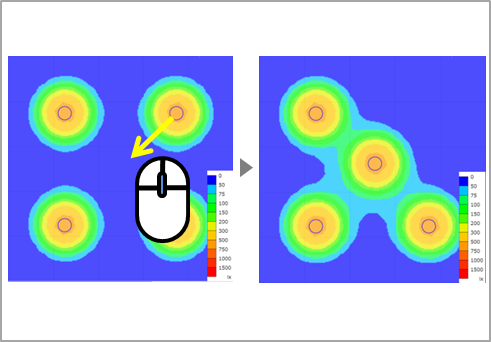

器具配置を検討する段階で、器具位置・照射点の移動に追従し照度の確認が可能です(直射照度のみの照度計算となります)

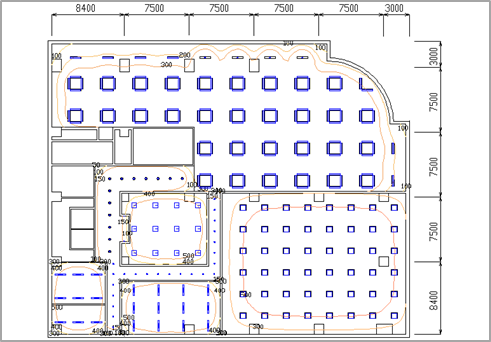

部屋毎の照度分布図や照度計算書はもちろん、取り込んだ図面と合わせたフロア全体の照度分布図も出力が可能。
その他、器具写真の一覧表出力、表紙作成、CG画像貼付や文字入力など、ルミナスプランナーひとつで提案書作成が可能です。

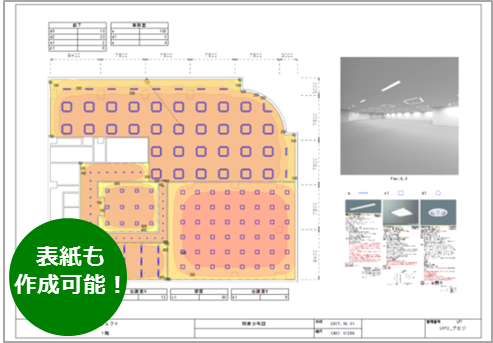

フロア全体の照度分布図出力が可能。さらに表紙作成、CG画像・器具写真の貼付、文字挿入、位置移動など自由なレイアウトが可能。ルミナスプランナーひとつで提案書作成が行えます。

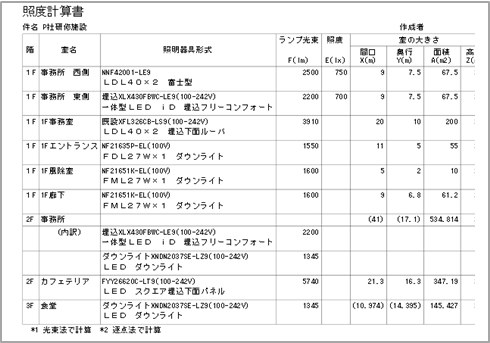

設定した部屋毎に計算結果を一覧で出力。多角形室や複数器具を配置した部屋も出力が可能です。





使用した照明器具の姿図出力が可能。姿図専用ツールとの連携により閲覧・印刷ができます。

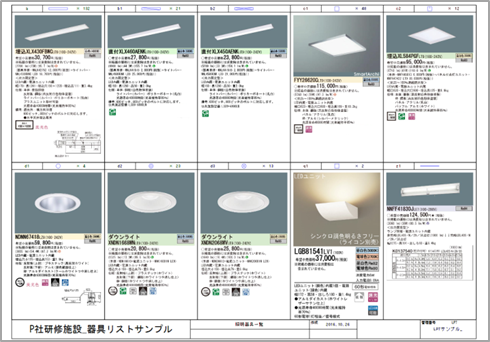

使用した器具小組写真を一覧表で出力が可能。


照会記号、シンボルと器具台数をまとめて表示します。

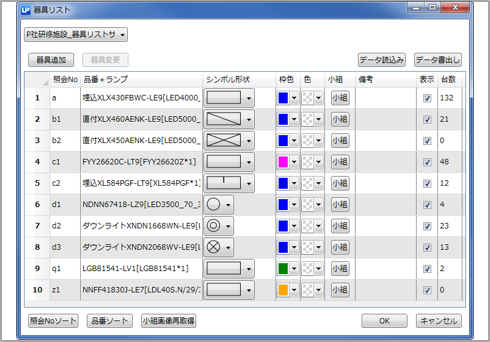

器具をまとめて管理が可能。リストの読込み書出しもできます。


器具を照会記号で取りまとめ、シンボルや色などを一括編集できます。

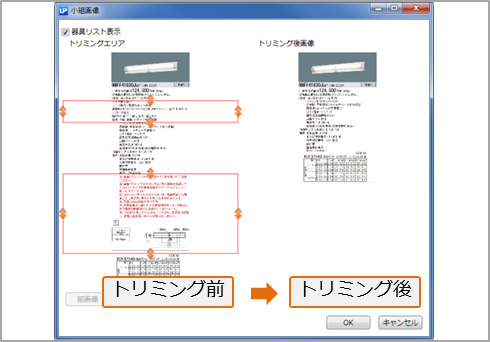

画面右側のプレビューを確認しながらトリミングが可能です。


器具一覧表への表示/非表示も同画面で指定できます。




作成した照度分布図のDXF出力が可能。出力時にはレイヤー分け機能の活用でCADでの作業効率アップが可能です。

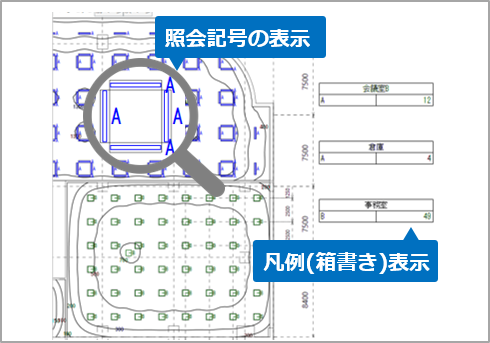

CAD( DXF )出力時の機能を強化。器具シンボルの横に照会記号、器具の凡例(箱書き形式)表示に対応しています。

建築化照明配光による間接照明計算機能を公開。かんたんに間接照明の検討が可能になりました。

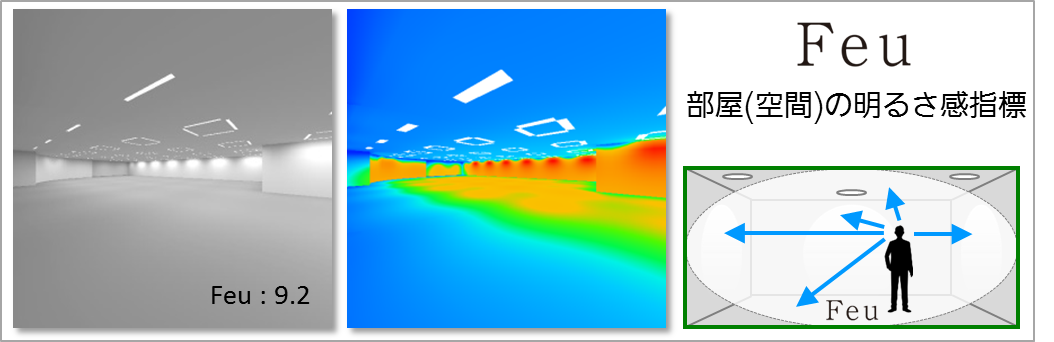

簡易CG計算機能では画像に加え、空間の明るさ感指標「Feu」値がかんたんに計算できます。

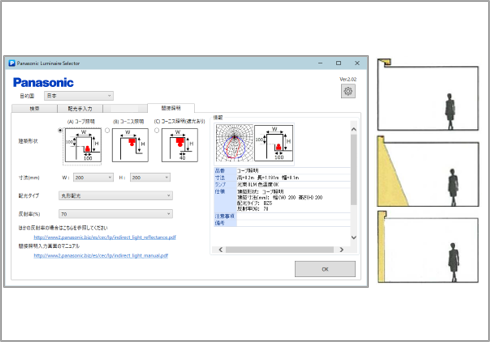

コーブ・コーニス照明の造作を含めた配光を公開。かんたんに間接照明の検討が可能です。




視点(カメラ)を設定すれば計算ボタンひとつで照度分布図とCG画像が同時に生成されます。
陰影画像に加え照度・輝度の色分けにも対応。

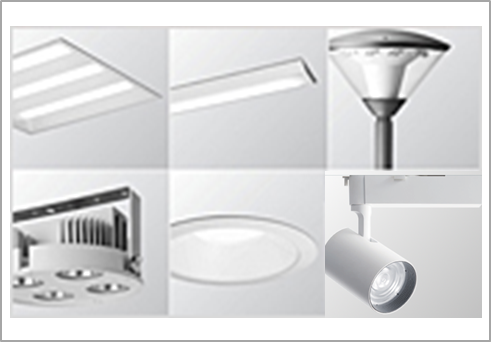

最新の器具データをオンラインにて配信。インターネット接続環境で使用することで、最新の器具データでの設計が可能です。
また、ご利用環境によりインターネット接続が不可の場合は、オフラインでのご利用も可能です。詳細は こちら をご参照ください。




最新の照明器具データがインターネットを介して更新できます。


お客様のご利用環境により使用できない場合があります。

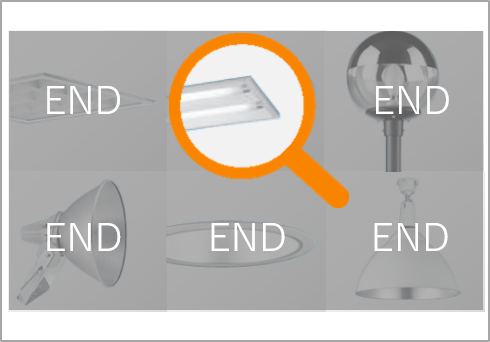

すでに生産終了となった器具品番の検索が可能に。リニューアル等での置換え検討に便利です。
(*)印は ルミナスプランナーの有償機能になります。

他機能、旧バージョンとの機能比較詳細は>> こちら <<


・Microsoft、Windows、.NET Frameworkは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。


ルミナスプランナーは、V7.4よりライト版(無償版)と有償版を統合し、1つのソフトウェアとなりました。

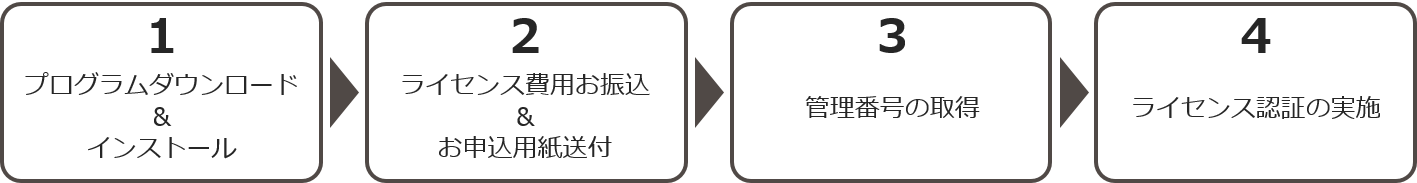

有償機能は、ライセンス認証を実施することで有効になります。有償機能のご購入、ご利用についての詳細は下記ご参照ください。

【 2023年度 ルミナスプランナー 無償化のお知らせ 】
有償版(有償機能)と、機能を限定した無償版をご提供して参りましたが、近年の建築・設備業界における、より専門性の高い設計ニーズの広がりを受け、
多くのお客様に広くご利用いただきたく、 2023年度にルミナスプランナーの全機能を無償で公開いたします。
次期バージョン公開までの期間に有償機能をお求めの際は、有償販売となりますのでご注意くださいますようお願い申し上げます※
※ご新規およびV6.0~7.4ご所有の場合に有償販売となります

※1
 先にお振込頂いてからのお申込みとなりますのでご了承ください。
※2
 インターネットバンキングでお振込の場合、手続完了画面を印刷し申込書と合わせてお申込みください。
※3
 管理番号は旧バージョンのCD-RまたはDVD-Rのケースに貼付のシールに記載しております。

 管理番号は更新の度に新しくなりますので最新の管理番号をお知らせください。

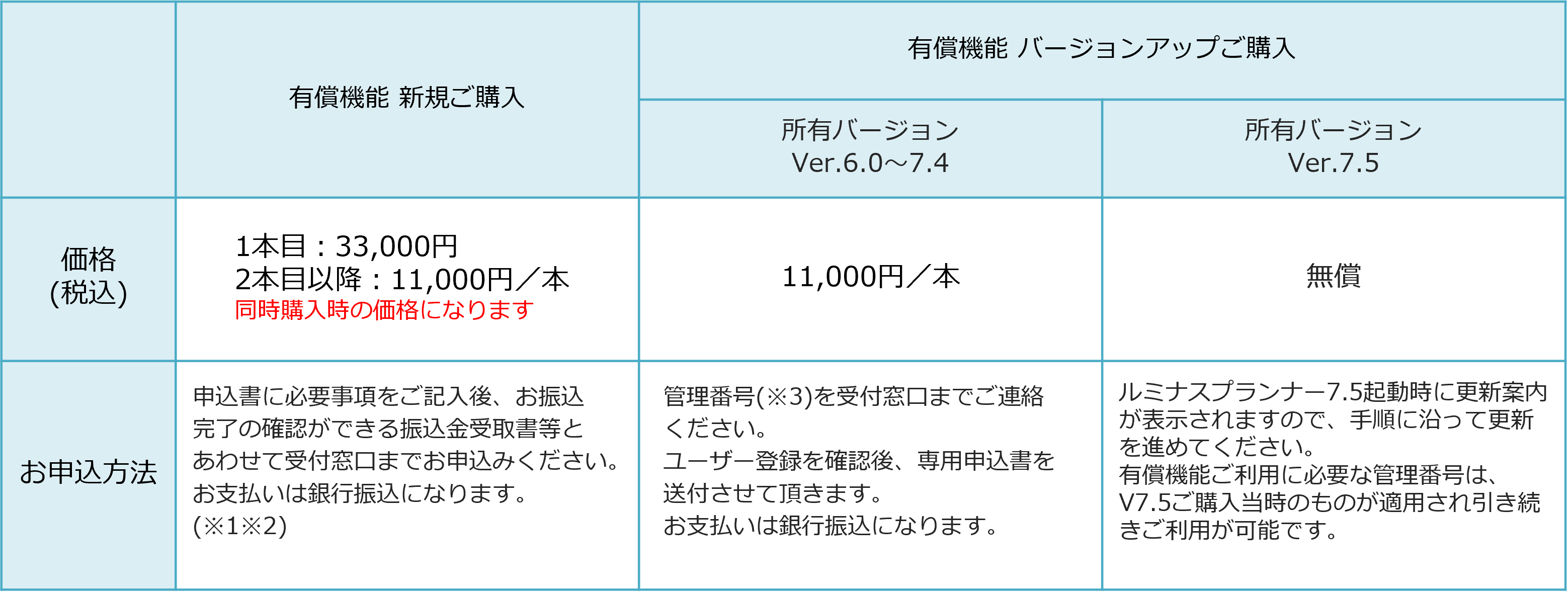

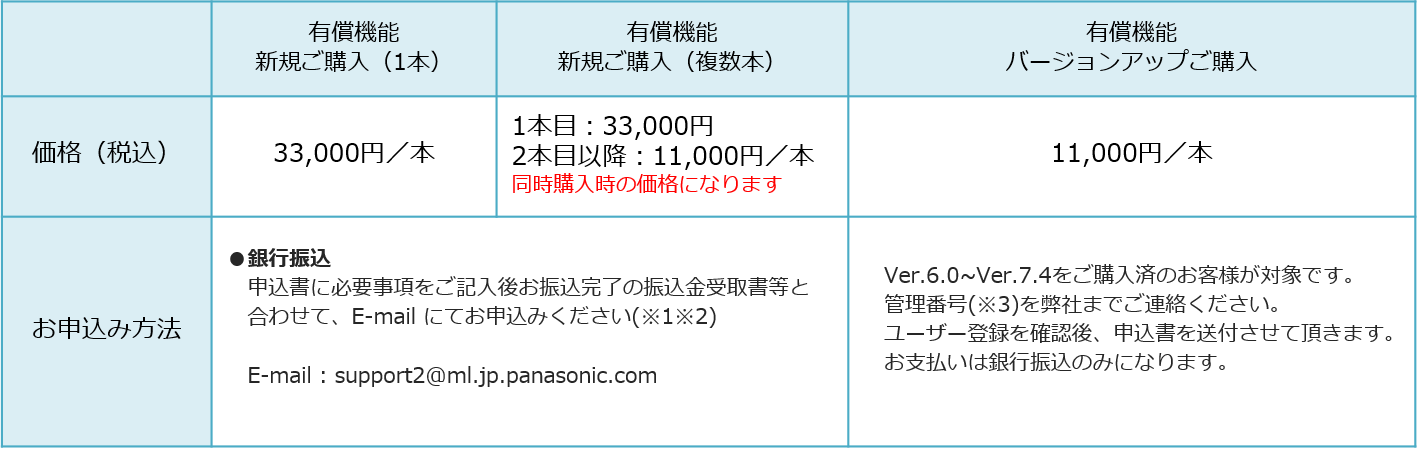

2022年6月現在の価格になります。価格および申込み種類は、予告なしに変更する場合があります。






ルミナスプランナーをご購入済み(※)のお客様は、バージョンアップ価格 11,000円(税込)/ 本 でご購入が可能です。



管理番号を  こちら までご連絡ください。ユーザー登録確認後、専用申込書を送付させて頂きます。
Ver.6.0~7.4をご所有の場合に限ります。Ver.7.5をご所有の場合は無償にて更新が可能です。


当ソフトのダウンロードには「住宅・建築設備Webビジネス会員」へのログインが必要になります。ご登録についての詳細は >> こちら << をご参照ください。

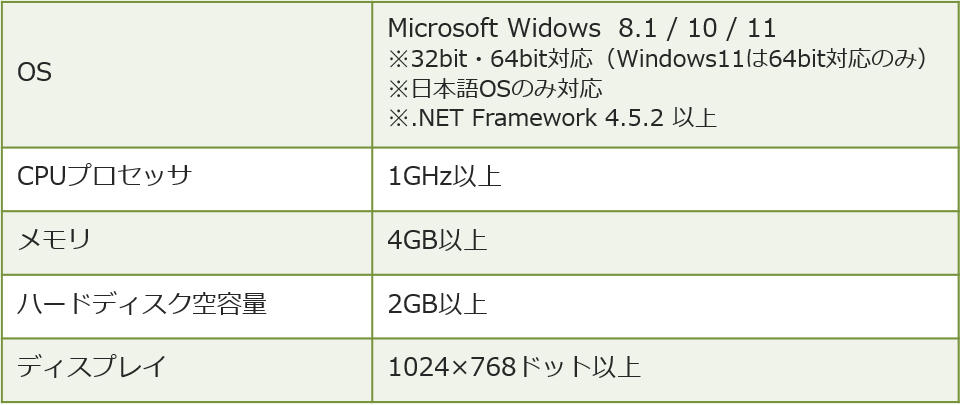

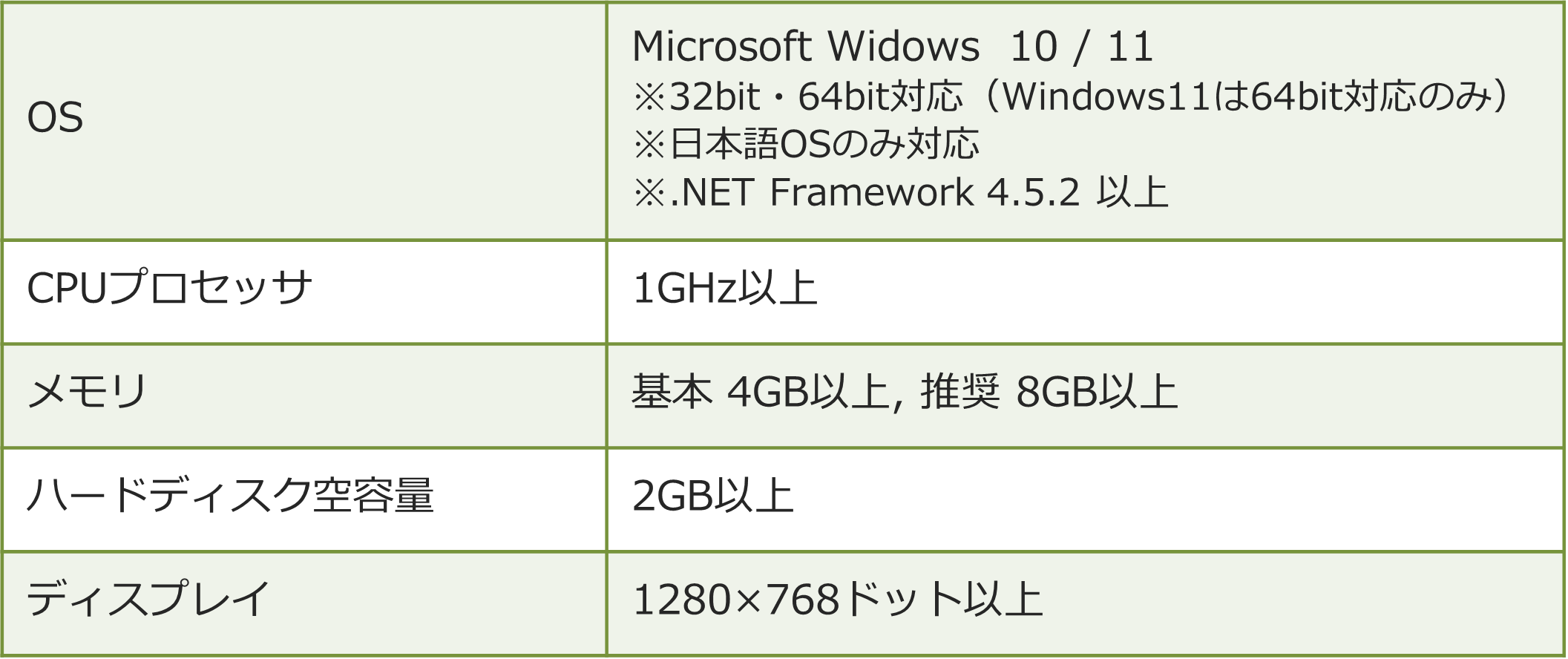

当ソフトはMicrosoft .NET Framework 4.5.2以上が必要です。インストールされていない場合には下記をインストールしてください。
Microsoftのサイトへ移ります。 同サイト内の下記①②の順にインストールしてください。
① Mcrosoft .NET Framework 4.8 ※Runtimeをダウンロードしてください。
② Mcrosoft .NET Framework 4.8 JPN Language Pack ※Runtimeの日本語(日本)をダウンロードしてください。

ダウンロードには会員登録(無料)が必要です

最終更新:2022/6/30 バージョン 7.6.7



ルミナスプランナー7のWEB版操作マニュアル
です。


Revit®-ルミナスプランナー連携のWEB版
操作マニュアルです。


Revit®-ルミナスプランナー連携の運用マニュアルです。

※Revit®-ルミナスプランナー連携には別途「ライトニングフロー」のインストールが必要です。



よく使う機能をピックアップしてご紹介しています。

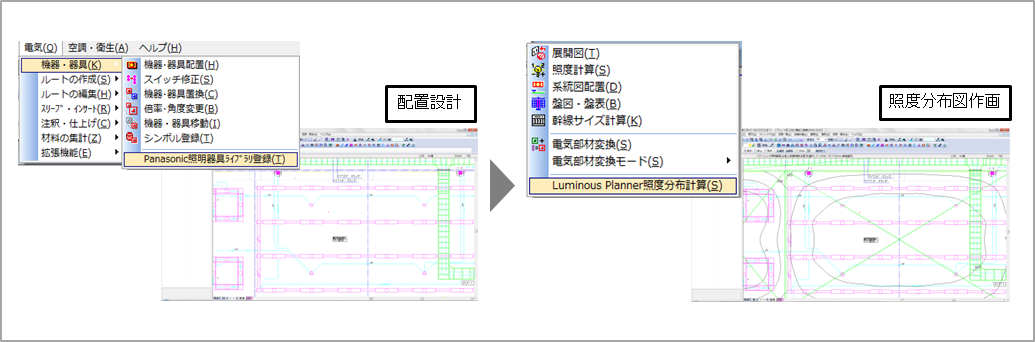

各社の設備CADソフトにルミナスプランナーが標準で実装されています。









対応CADソフト(2022年6月現在):
CADEWA
CADCity
FILDER Cube
ANDES電匠
Rebro
CADWe’llTfas




当プログラムには「Luminous Planner」は含まれておりません。
ご利用の方は、 こちら からプログラムをダウンロードし、インストールを行ってください。



各種マニュアルをダウンロードできます。


設備CADの操作で送風機、換気扇などの商品情報(CAD図面)が取込めます。
対応CADソフト: CADEWA


CADEWAとルミナスプランナーライトの連携運用ガイドになります。
