使用した照明器具の一覧を出力します。

ツリーより「照明器具一覧」をクリックします。



(*1)【枠線】

枠線の行数、列数はプロパティで変更できます。

小組は枠の横幅にフィットするサイズになります。


プロパティ

【図枠表示】

　図枠の表示・非表示の選択ができます。


【会社情報を表示】

　会社情報を表示します。※会社情報は「環境設定」-「会社情報」タブから設定できます。


【管理番号を表示】

　管理番号を表示します。※管理番号は、ルミナスプランナーファイル名です。


【台数表示】

　配置台数の表示・非表示が選択できます。


【同品番・照会記号で集計表示】

同じ品番に同じ照会記号を付けた場合に、「照明器具一覧」で集計表示ができるようになりました。

間接照明※など同じ器具を使用する場合に便利です。　※間接照明計算機能は有償機能です。


照明器具一覧の編集

メニューバー「編集」－「器具リスト設定」をクリックします。下記のダイアログで編集します。


プロジェクト単位の器具リストが表示されます。（前ページ照明器具一覧の番号と対応：①～⑤）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

【並び順のソート：照会Noソート、器具シンボル、品番ソート、器具タイプソート】

リストのヘッダーをクリックすることで器具リスト内のソートができます。


(*1)【器具情報更新】

　器具情報を更新し、最新の情報が取得できます。


(*2)【小組再取得】

最新の小組画像を取得します。


(*3)【器具情報の統合】

器具情報の結合機能を追加しました。器具リスト内で同品番を別ファイルから貼り付けした時に便利で

す。また、別品番を統合すると器具が自動で置き換えられます。操作方法は「6-10」に記載しています。


(*4)【小組・画像】

小組の編集、画像の追加と編集ができます。小組が弊社サーバーから取得できた場合にボタンが有効に

なります。編集方法は次ページに記載しています。


(*5)【配置中の部屋】

 器具がどの部屋に配置されているか確認ができます。


(*6)【終了品】

　生産終了(予定)日を表示します。　


(*7)【照会記号表示位置】

照会記号の表示位置の設定をします。


【照会記号表示位置】を「フリー」にした場合、

任意の場所へ自由に配置できます



(*8)【表示】

照明器具一覧への表示・非表示を設定します。


　(*9)【改ページ】

照明器具一覧をページ分けできます。品番を選択時に「改ページ」ボタンがアクティブになり、

選択した品番と次の品番の間に「改ページ」の行が作成され新しいページができます。


(*10)【色パレット・再配色】

器具シンボルの色を一括で再配色できるようになりました。操作方法は「6-9」に記載しています。


　(*11)【備考】

照明器具一覧、照度分布図の小組の下に表示されます。改行したい場合はShift+Enterキーを押します。


　(*12)【配置台数】

プロジェクト毎に配置した台数が自動集計されます。編集はできません。


(*13)【保守率】

保守率を表示します。変更もできます。

　

　(*14)【表示寸法】

　　ドキュメント上で表示するシンボルの寸法を入力できます。

　　表示寸法変更前はグレー、変更後は黒字で表示します。0入力あるいは削除でデフォルト値に戻ります。


　(*15)【表示サイズ自動】

　　ドキュメントの縮尺に合わせてシンボルサイズを自動調整します。


小組の編集

小組のトリミング編集ができます。


①　器具リストのダイアログの「小組」ボタンをクリックすると、下記画面が表示されます。

②　「トリミング追加」をクリックします。

③　赤枠が出ますので、削除する部分を設定します。複数設定できます。

④　赤枠上下の矢印で赤枠サイズを変更、左右の矢印で移動ができます。

　


(*1)【器具リスト表示】

照明器具一覧への表示・非表示を設定します。複数小組がある場合に小組毎に非表示設定ができます。

(*2)【新規】

追加するトリミング枠を選択できます。

※「価格」「備考」「価格＆備考」を選択した場合、トリミング位置を自動で配置します。

(*3)【＜＞】

小組が複数ある場合に、[>]で次の小組、[<]」で前の小組を表示します。

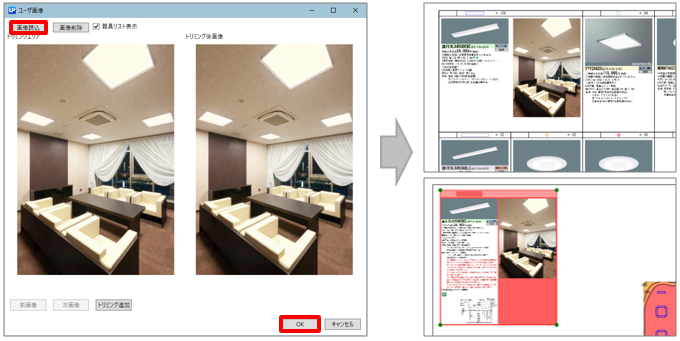

画像の取り込み

画像の取り込みができます。取り込んだ画像は、画像を取り込んだ品番の小組に紐づいて表示されます。

画像取り込み後の操作は、小組の編集を参照ください。

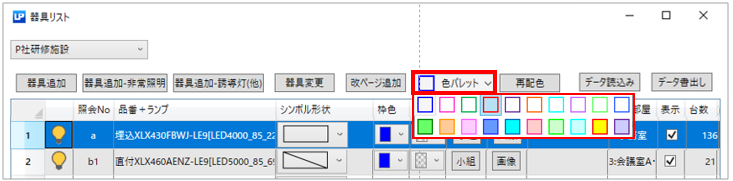

色パレット

器具シンボルを色パレットで任意の色に変更できます。

また、選択した色が色パレットに残るので、同じ色を再選択する必要がありません。


①メニューバー「編集」－「器具リスト設定」をクリックし、器具リストを表示します。

②器具を選択し、を押して色を選択します。

③別品番に同色を選択したい場合、のボタン左側を押せば簡単に変更できます。

　

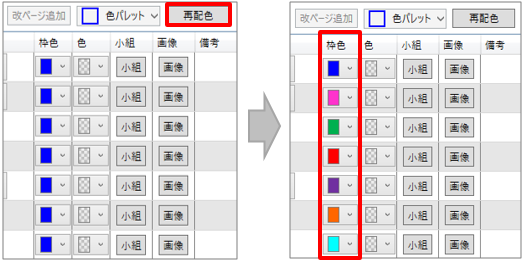

再配色

「再配色」ボタンでは、一括で器具リスト内の器具シンボルの色を変更できます。




※配色パターンは環境設定の「器具表示色」でカスタマイズ可能です。

　メニューバー「ファイル」－「環境設定」－「器具表示色」




器具情報の結合

　「器具のドロップ＆ソート」ボタンにある「結合」を選択します。

　器具を選択し、結合先の品番にドラックします。

　※通常時は「ソート」になっており、器具順の入れ替えがドラッグでできるようになっています。



※器具情報の結合は、配置済みの器具にも反映されます。
