計算面に設定した照明器具の配置図を出力します。

プロパティ画面で出力項目を設定し、ツールバーで描画・画像貼付・テキスト挿入機能を活用して印刷する内容を整えます。

　

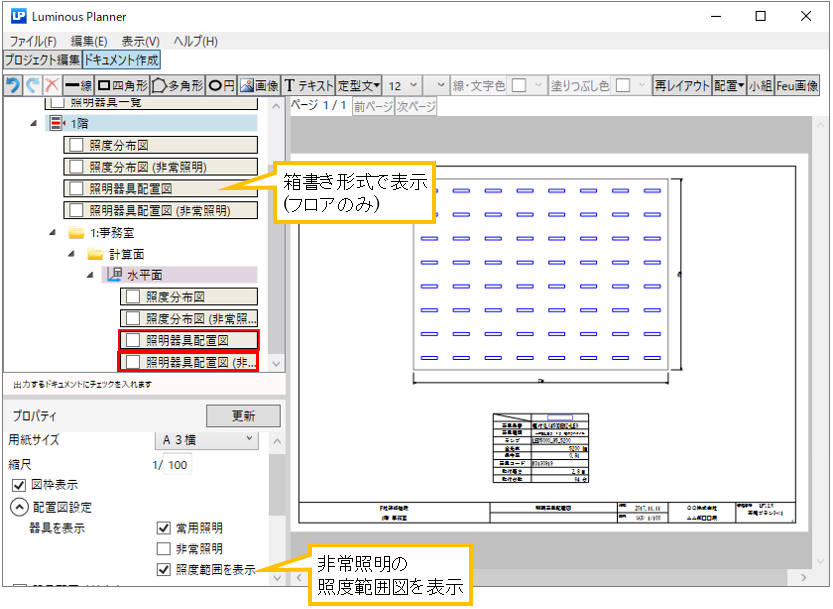

　非常灯の照度範囲を表示

　　建築確認申請時に必要な非常照明の照度範囲円を表示できます。

　　非常照明を「非常時照度範囲」で配置した時のみ有効です。

　　詳細については【4.6 照度分布計算 非常照明の設定】をご参照ください。

　　　　　　　　　　


　非常灯配置図の常用器具の表示

　　非常灯配置図に常用照明を表示した場合、常用照明はグレーで表示されます。

　　　　

　　　

　　


　照明器具配置図の免責文表示

　　照明器具配置図に免責文の表示・非表示が選択できます。
