器具配置アシストでは、予め設定した通り芯に対して器具を配置することができます。


■通り芯の設定

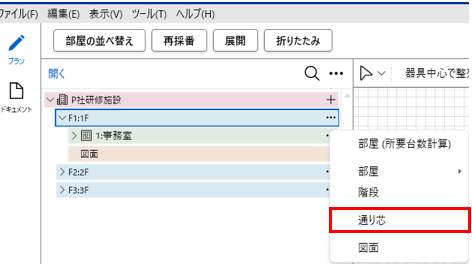

  1. ツリーよりフロア（例：1F）「…」→「通り芯」を選択します。

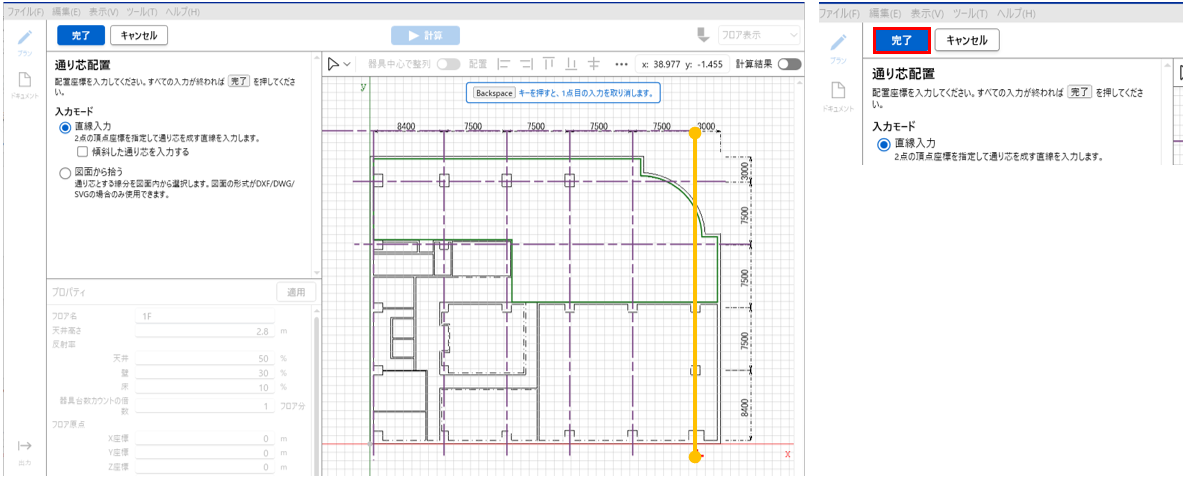

  1. 通り芯を配置し、配置後は、完了ボタンを押します。

【直線入力】

①「２点」の頂点座標を指定して通り芯を配置します。

　「傾斜した通り芯を入力する」にチェックを入れることで、垂直・平行以外に通り芯を配置できます。

【図面から拾う】

①図面上にある通り芯を選択して配置します。

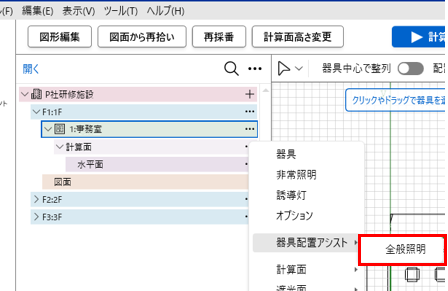

  1. ツリーより部屋/スペース（例：事務室）「…」→「器具配置アシスト」→「全般照明」を選択します。

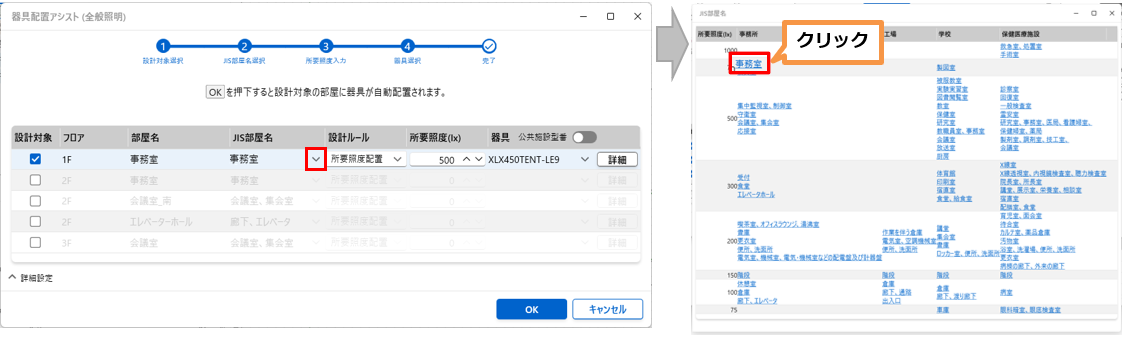

  1. 「JIS部屋名」のプルダウンからJISの照度基準表が表示し、該当の部屋を選択します。

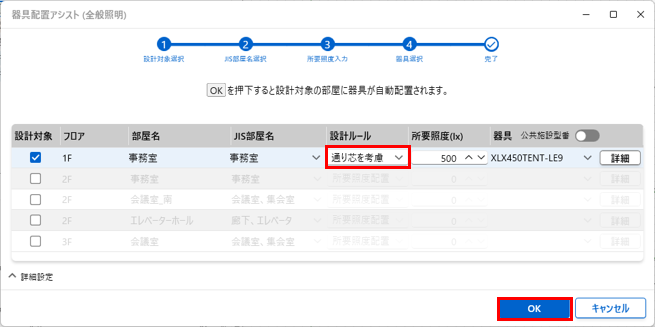

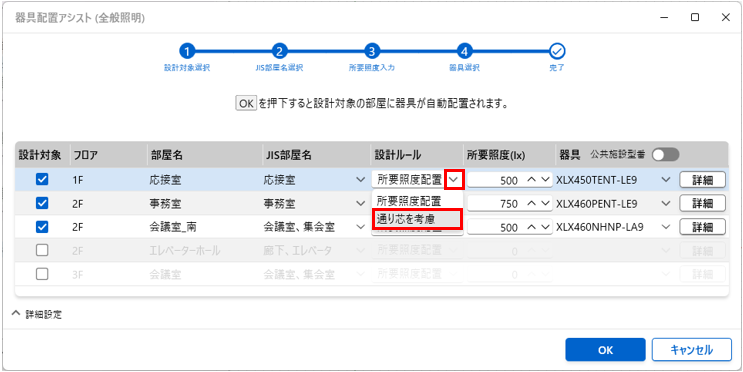

  1. 「設計ルール」のプルダウンから「通り芯を考慮」を選択し、OKを押します。

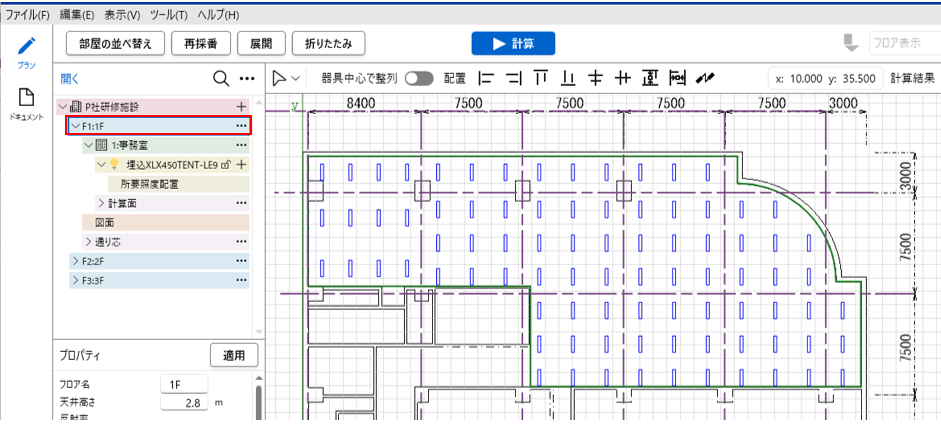

  1. 器具が配置されます。※通り芯はフロア表示時のみ表示されます。
