照明器具のＡ断面・Ｂ断面について
Ａ断面とは配光を測定する際の測定開始位置です。原則的には下記のような方向がＡ断面になります。
特殊な照明器具については、配光曲線を見て確認する必要があります。
|
■一般蛍光灯の場合
原則的には管軸に垂直な所がＡ断面になります。
|

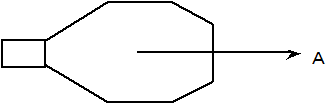

■道路灯の場合
原則的には車道側がＡ断面になります。
|
|

|
|

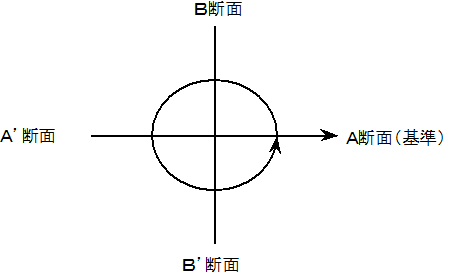

Ａ断面を基準に、９０°がＢ断面、１８０°がＡ’断面、２７０°がＢ’断面になります。
(照明器具を上から見た場合です。)
■定義について
水平角（Z軸回転（VH））
鉛直角（Y軸回転（VA））
鉛直角（X軸回転（VB））
