[EV・PHEV充電用] 充電スタンド ELSEEV mine Mode3（エルシーヴ マイン モードスリー）
![[EV・PHEV充電用] 充電スタンド ELSEEV mine Mode3（エルシーヴ マイン モードスリー） プライベートエリア向け｜スタンドタイプ](img/mine_mode3/img_mv.jpg)
![[EV・PHEV充電用] 充電スタンド ELSEEV mine Mode3（エルシーヴ マイン モードスリー） プライベートエリア向け｜スタンドタイプ](img/mine_mode3/img_mv_sp.jpg)
特長
安全性・機能性
付属の充電ケーブルは、スタンド内にすっきりと収納が可能です。扉を閉めればケーブルを隠すことができるので安心です。扉にはダイヤル錠を採用しています。また、夜間でも操作しやすいよう手元表示灯を内蔵。さらに、本体フレームにはスマート防水コンセント（別売）が取付可能です。
拡張性
充電コントロール機能付(DNM321PS）は、専用のピークコントロールボックス（別売）と連携することで、家庭全体の電気使用量に合わせて充電電流値を自動制御します。充電時、ブレーカ遮断による全停電を抑制します。
施工性
露出配管用ボックス（別売）を使用することで、露出配管にも対応可能です。
寸法図・仕様
寸法図（寸法表示単位：mm）
仕様
| 定格 | 20A 200V AC（単相） |
|---|---|
| 基本機能 | CPLT機能（IEC61851-1 ed2.0 AnnexA準拠）※1 |
| 漏電保護機能 | 感度電流15mA・0.1秒以下 |
| 充電用コネクタ | IEC62196-2 ed1.0 Type1準拠 |
| 筐体材質 | アルミ |
| 使用温度範囲 | －10℃～＋40℃ |
| 防水保護等級 | JIS C 0920 IP44 （充電用コネクタをコネクタホルダに収納し、扉を閉めた状態） |
| 充電ケーブル長 | 約6m（扉引出部からの寸法） |
| 設置方法 | 埋め込み方式 |
| 設置場所 | 屋内・屋外 |
| 充電設定 | 充電電流設定※2 (充電時の最大電流値を設定可能) 充電タイマー設定 (電源OFFタイマー機能：30～120分 15分間隔で設定可能、連続充電） |
- 一般財団法人 日本自動車研究所認証センター規格〈JARI A 0001:2014 EV/PHEV用 AC普通充電器製品認証基準〉適合品です。
- ※1
- CPLT 機能（コントロールパイロット機能）：普通充電設備と電気自動車とが確実に接続されたことを確認し、充電を開始する機能。
- ※2
- Mode1車両および一部の車種については充電電流設定は使用できません。
充電方法
Mode3 車両への充電

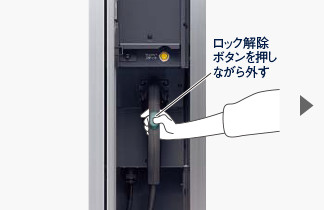

扉を開けコネクタを取り外す。
収納している充電ケーブルを取り外す。ケーブルを引出部（扉下部）に通し、扉を閉める。
充電用コネクタを車両の給電口に差し込む。
「ガチャ」と音がして、ロックがかかったことを確認する。充電が開始されたか確認する。
- 車両側の充電開始・終了作業については、車両側の取扱説明書に従って作業してください。
Mode1 車両への充電
充電用コネクタを給電口に差し込む。（充電中LEDは点灯しない）
Mode1スタートボタンを押す。
- ●Mode1車両を充電したい場合は、充電モード設定を【Mode1/3車両共用】または【Mode1車両専用】に設定する必要があります。
- 車種によっては充電できない場合があります。
オプション
関連商品
ELSEEV （Mode3）「充電コントロール機能付」専用 ピークコントロールボックス
家の電気使用量に合わせて充電電流値を自動制御。
さらに、専用のおしらせユニット（別売）を接続すれば、ピークアラームや充電電流値の変化をブザーと音声でお知らせします。
仕様
| 定格電圧 | AC100V/200V |
|---|---|
| 定格電流 | 主幹 100A、EV 30A |
| 計測精度 | ±5％（6A～定格100％、力率1） |
| 消費電力 | 2W以下 |
| 基本機能 | ピークコントロール機能 |
| 設置場所 | 屋内設置専用 |
- Mode1車両および一部の車種については使用できません。
- ELSEEV（Mode3）充電コントロール機能付専用品です。標準型にはご使用いただけません。
- 電流制限器（リミッター）「有」で200V充電を行う場合、契約アンペア換算で30A～40Aの電流値が必要となります。全体の電気使用量を考慮した配線設計・契約内容としてください。
お使いの住宅分電盤の深さに合わせてお選びください。
| 品番 | 外形寸法（半埋込寸法）（mm） | ||
|---|---|---|---|
| タテ | ヨコ | フカサ | |
| BQE325EVP | 325（310） | 150（135） | 124（30） |
| BQE825EVP | 325（310） | 150（135） | 111（30） |
ピークコントロールボックス専用おしらせユニット
BQX730
- ●定格電圧：AC100V
- ●設置場所：屋内設置専用
