アドバンスシリーズ [タッチ]LED調光スイッチ(逆位相タイプ)(リンクモデル)(3.2A)(4線式) スマートフォンからでもかんたん操作。明るさを5段階から選べます。アドバンスシリーズ [タッチ]LED調光スイッチ(逆位相タイプ)(リンクモデル)(3.2A)(4線式) スマートフォンからでもかんたん操作。明るさを5段階から選べます。

商品特長

タッチ操作やスライド操作で調光が可能

指先で軽く触れるだけのタッチ操作でON/OFFができ、スライド・長押し・タップ、お好みの方法で調光操作ができます。

タッチ操作やスライド操作で調光が可能

タッチ操作やスライド操作で調光が可能

  • 指先が乾燥しているときや手袋などを着用しているときは、操作できないことがあります。
  • スライド操作が早すぎると調光できないことがあります。

スマートフォン・タブレットからの照明制御が可能

手元で自在にあかりをコントロール。こまめな節電や調光演出が手間なく、便利に、スマートに行えます。
(無線アダプタ MKN7531、無線ルーター(市販品)、専用アプリのインストールが必要です。)

スマートフォン・タブレットからの照明制御が可能

高容量化(3.2A)により、接続台数アップ

1.6A→3.2Aの高容量化を実現し、接続できるLED照明器具の台数が2倍になります。

照明器具の入力電流で接続台数の算出が可能

逆位相制御の採用により、照明器具の入力電流から接続台数の確認ができます。

調光レベルが分かるインジケータ付

調光レベルが表示ランプ(5段階表示)で確認できます。

調光レベルが分かるインジケータ付

  • 同じ調光レベルでも照明器具の特性により、照明の明るさは異なります。
  • マットグレー、マットベージュの場合マットホワイトと比べ、ランプ点灯時の色味が若干違います。
    光源は同じですが空間に自然に溶け込ませるためにインジケータは操作時に目立たせないようにしています。

商品ラインアップ

WTY54173

WTY54173W

WTY54173H

WTY54173F

希望小売価格 16,300円(税抜)

[タッチ]LED調光スイッチ
(親器・受信器)
(適合LED専用3.2A)
(逆位相タイプ)
(W:マットホワイト、H:マットグレー、F:マットベージュ)

接続灯数

当社製「調光可能型LED照明器具および、調光器対応形LED電球」をご使用ください。

(2019年4月現在)

当社製LED照明器具およびLED電球 接続台(灯)数
単独取付の場合 2・3連接取付の場合
調光可能型LED照明器具
(位相制御式)
起動方式:LB、LK※1、XG 3.2A÷(入力電流×1.2) 2.6A÷(入力電流×1.2)
起動方式:LU 3.2A÷(最大入力電流)※2 2.6A÷(最大入力電流)※2
調光器対応形LED電球
(起動方式:CG1)
E11/E17/E26 口金 1灯~20灯
E26口金 ハイビーム 1灯~12灯
LEDユニット電源内蔵型 CE1 -
LEDフラットランプ GX53
CB1 1~20 1~16
CF1 -

入力電流および最大入力電流の値は、照明器具のカタログなどでご確認ください。

  • ※1 起動方式LKは2700Kの入力電流にて計算してください。
  • ※2 最大入力電流(2700Kの入力電流)にて計算してください。
  • 他社製のLED照明器具やLED電球には、使用できない(調光ができない、ちらつきが発生する)ものがあります。他社製のLED照明器具、LED電球との接続可否については、各照明器具メーカー、電球メーカーにご確認ください。
  • 蛍光灯、ダウントランスを必要とする電球は、使用できません。
  • 2016年6月以前に製造された起動方式:LUのLED照明器具は、すばやくスライド操作したとき、ちらつく場合がありますので、おすすめできません。
  • ※ 照明器具の台数ではなく、LEDランプの灯数をご確認ください。

組合せ例

組合せ例 [タッチ]LED調光スイッチ(逆位相タイプ) 適合プレート

WTA1811W

WTY54173W

希望小売価格16,300円(税抜)

WTA7101WK

WTA7101WK(マットホワイト)

希望小売価格320円(税抜)

WTA7101HK(マットグレー)

WTA7101FK(マットベージュ)

もあります。

仕様・寸法図・配線図

仕様

定格 320VA AC 100V
定格周波数 50Hz/60Hz
調光範囲 (照度比) 約0%~100%(白熱灯の場合)
下限照度設定範囲 (照度比) 約0%~約40%(白熱灯の場合)
使用周波数 2チャンネル 426.1125 MHz (Ach)、426.0875 MHz (Bch)
●チャンネル切替スイッチで選択
使用周囲温度 -10℃~40℃
  • LED照明器具は、調光範囲や下限照度設定範囲が異なる場合があります。
    また、同じ調光レベルでも、LED照明器具の特性により、明るさは異なります。

ほたる表示ランプ(白色)と操作音

消灯時

消灯時

タッチして照明を点灯操作すると「ピピ」と操作音が鳴ります。

点灯時

点灯時

タッチして照明を消灯操作すると「ピー」と操作音が鳴ります。

  • 一括OFF発信機、スマートフォンなど無線アダプタからの操作では、操作音の設定「有」「無」に関係なく、操作音は鳴りません。
  • 遅れ消灯機能はありません。

登録表示灯

動作 状態LED 操作音
未登録 点滅 なし
登録モード状態 点灯→点滅 なし
登録成功 約2秒点灯→点滅 ピー
登録後 消灯 なし
消去モード状態 点灯→点滅 なし
消去成功 約2秒点灯→消灯 ピー
初期化完了 約2秒点灯→点滅
(未登録状態)
ピー
登録・消去エラー 速く点滅 ピピピ

下限照度の設定方法

施工後は、必ず下限照度設定を行ってください。

  • 照明器具を設置した状態で行ってください。

照明に下記のような症状が見られたとき、照明の明るさを調整してください。

  • スイッチを押しても照明が点灯しない
  • 暗めに設定したとき、照明がちらつく
  • 複数の照明間で明るさが異なる

手順

  • ①切/入ボタンを押して照明を点灯状態にする
  • ②下限照度設定ボタン▼側を白色ランプが点滅するまで押し続ける
  • ③下限照度設定ボタン▲側を押して、下限照度(照明が確実に点灯し始めるところ)を設定する
  • 下限照度設定ボタンを押すと、点灯している照明の明るさが設定中の下限照度の明るさに変わります。
  • 下記の状態になるように、調整してください。
  • 1. 照明にちらつきがない
  • 2. 消えている照明がない
  • 3. 明るさにバラツキがない
手順

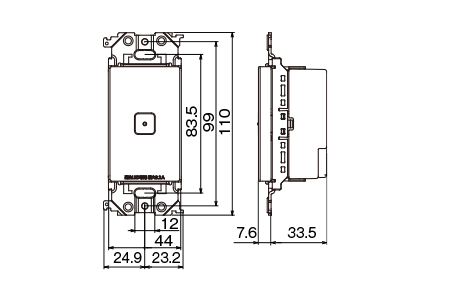

寸法図(寸法表示単位:mm)

WTY54173W・H・F

WTY54173W・H・F

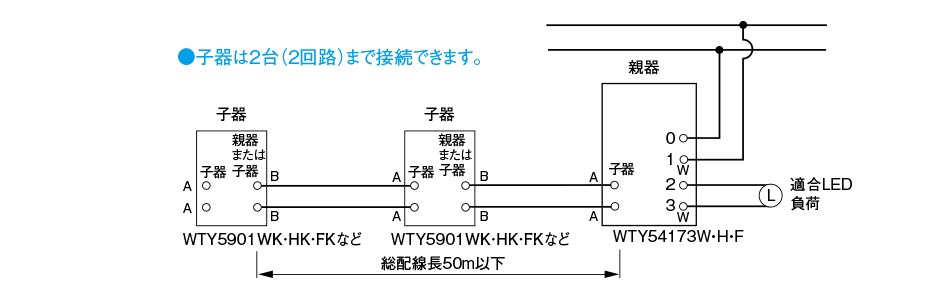

配線図

WTY54173W・H・F

WTY54173W・H・F

ご注意

  • 注1) 停電復帰時に一瞬点灯する場合があります。
  • 注2) LED照明器具やLED電球によっては、スイッチを入にしても点灯するまで、時間がかかる場合があります。
  • 注3) 調光したときの明るさは、LED照明器具やLED電球によって異なります。
  • 注4) 最小位置(一番暗い位置)から調光するとき、LED照明器具やLED電球によっては、点灯するツマミの最小位置が変わります。その際は、下限照度設定ボタンで点灯位置を調整してください。
  • 注5) 暗めの調光状態でドライヤー、エアコン、電子レンジなどを使用されると、電圧低下などにより、消灯したり、暗さが変化したりします。
