[タッチ]LED調光スイッチ(リンクモデル)(4線式)(3線式)スライド操作で調光。 スマートフォン・タブレット・リモコンからでもON/OFF、調光操作ができます。 [タッチ]LED調光スイッチ(リンクモデル)(4線式)(3線式)スライド操作で調光。 スマートフォン・タブレット・リモコンからでもON/OFF、調光操作ができます。

商品特長

スマートフォン・タブレット・リモコンからの照明制御が可能

「個別操作」「シーン操作」「一括OFF操作」「タイマー操作」といった多彩な機能で、生活シーンに合わせてさまざまなあかりコントロールが行えます。

  • 注1)無線アダプタ MKN7531、無線ルータ(市販品)、
    専用アプリのインストールが必要です。
スマートフォン・タブレット・リモコンからの照明制御が可能

タッチ操作で調光

指先で軽く触れるだけのタッチ操作でON/OFFができ、
スライド・長押し・タップ、お好みの方法で調光操作ができます。

点灯表示ランプ(白) ●ONのとき点灯します。ほたる表示ランプ(白) ●OFFのとき点灯します
スライド操作で調光できます。長押しやタップ操作でも調光できます。

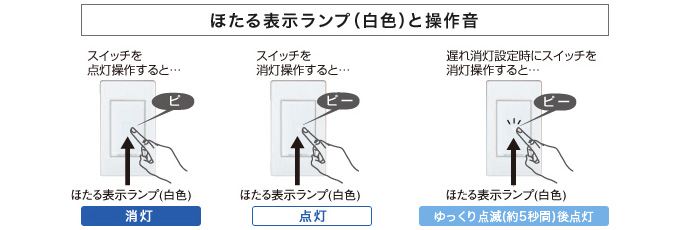

タッチ操作を音とほたるランプでお知らせ

点灯操作時、消灯操作時は異なる音でお知らせ。
暗闇でも操作できるようにほたるランプがスイッチ位置と操作位置をお知らせします。

ほたる表示ランプ(白色)と操作音

調光レベルが分かるインジケータ付

調光レベルが表示ランプ(5段階表示)で確認できます。

調光レベルが分かるインジケータ付

  • 同じ調光レベルでも照明器具の特性により、照明の明るさは異なります。
  • マットグレー、マットベージュの場合マットホワイトと比べ、ランプ点灯時の色味が若干違います。
    光源は同じですが空間に自然に溶け込ませるためにインジケータは操作時に目立たせないようにしています。

商品ラインアップ

[タッチ]LED調光スイッチ(リンクモデル)

[タッチ]LED調光スイッチ
(リンクモデル)

WTY5411WK

WTY5411HK

WTY5411FK

希望小売価格11,300円(税抜)

[タッチ]LED調光スイッチ(親器・受信器)

(適合LED専用1.6A)

(W:マットホワイト、H:マットグレー、F:マットベージュ)

160VA 100V AC

[タッチ]子器(子器は2台まで接続可能)

[タッチ]子器
(子器は2台まで接続可能)

WTY5901WK

WTY5901HK

WTY5901FK

希望小売価格4,800円(税抜)

[タッチ]スイッチ用子器

(W:マットホワイト、H:マットグレー、F:マットベージュ)

●2回路用子器もあります。

WTY5902WK

WTY5902HK

WTY5902FK

希望小売価格7,600円(税抜)

LED照明器具およびLED電球の選定について

  • ●下記当社製「調光可能型LED照明器具および、調光器対応形LED電球」をご使用ください。

(2014年11月現在)

当社製LED照明器具およびLED電球 接続台(灯)数
調光可能型LED照明器具(位相制御式)
起動方式:LG
60形 ※1
100形
調光器対応形LED電球 E11/E17口金
E26口金

※1) 接続台数は器具により異なります。詳細は下記サイトにアクセスしていただきご確認ください。

  • ●ご使用いただけるLED照明器具の最新情報については、下記をご覧ください。
  • ●他社製のLED照明器具には、使用できないものがあります。
    • ・ご使用になると、調光できなかったり、ちらつきなどが発生する場合があります。
    • ・他社製のLED照明器具、LED電球との接続可否については、各照明器具メーカー、電球メーカーにご確認ください。
  • ●LED照明器具およびLED電球(白熱灯含む)接続時は、3連接取付まで可能です。
    • 白熱灯をご使用の場合は、下表に表記したワット数でご使用ください。
    白熱灯負荷 単独取付の場合 2連接・3連接取付の場合
    20W~160W 20W~120W
  • ●蛍光灯やダウントランスを必要とする電球などには使用できません。

仕様・基本配線

仕様

定格 160VA AC 100V
定格周波数 50Hz/60Hz
調光範囲 約0%~100%
下限照度設定範囲 約0%~約40%
チャンネル数と使用周波数 2チャンネル
426.1125 MHz (Ach)
426.0875 MHz (Bch)
●チャンネル切替スイッチで選択
使用周囲温度 -10℃~40℃

基本配線

基本配線

※子器は2台まで接続できます。

ご注意

  • 注1)停電復帰時に一瞬点灯する場合があります。
  • 注2)LED照明器具やLED電球によっては、スイッチを入にしても点灯するまで、時間がかかる場合があります。
  • 注3)調光したときの明るさは、LED照明器具やLED電球によって異なります。
  • 注4)最小位置(一番暗い位置)から調光するとき、LED照明器具やLED電球によっては、点灯するツマミの最小位置が変わります。その際は、下限照度設定ボタンで点灯位置を調整してください。
  • 注5)暗めの調光状態でドライヤー、エアコン、電子レンジなどを使用されると、電圧低下などにより、消灯したり、暗さが変化したりします。
  • 注6)使用中わずかにうなり音を発生したり器具表面が暖かくなる場合がありますが、異常ではありません。
