LED投光器「グラウンドビーム」商品ラインアップ

閉じる

2023年9月末生産終了

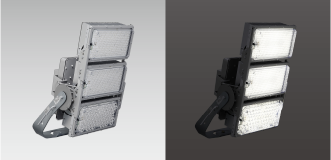

「NYS12547 LF2」「投光器XYS13537 LF2」など大幅な軽量化を実現したLED投光器。電源内蔵型・電源別置型をラインアップ。

器具光束35,000 lm（ルーメン）以上のLED投光器グラウンドビームの商品ラインアップです。従来光源のマルチハロゲン灯（メタルハライドランプ）2000・1500・1000形相当、水銀灯1000形相当をラインアップ。当社従来LED商品から約40％の大幅軽量化により工事の作業負担を軽減できます。

特長
商品ラインアップ

商品ラインアップ

共通仕様

オプション

商品ラインアップ

マルチハロゲン灯Sタイプ
2000形相当

詳細を見る
マルチハロゲン灯Sタイプ
1500形相当

詳細を見る
マルチハロゲン灯Sタイプ
1000形相当

詳細を見る
水銀灯1000形相当

詳細を見る

マルチハロゲン灯Sタイプ2000形相当 2023年9月末生産終了

器具		電源内蔵タイプ
器具
昼白色 5000K Ra70	26°	NYS12817K LF2 ＜定格出力初期光束補正型（平均電力693W）＞（106400 lm・746W・142.6 lm/W）重さ：23.1kg NYS12817 LF2後継品
	40°	NYS12827K LF2 ＜定格出力初期光束補正型（平均電力753W）＞（117300 lm・813W・144.2 lm/W）重さ：22.7kg NYS12827 LF2後継品
	52°	NYS12837K LF2 ＜定格出力初期光束補正型（平均電力743W）＞（120000 lm・803W・149.4 lm/W）重さ：22.4kg NYS12837 LF2後継品
	73°	NYS12847K LF2 ＜定格出力初期光束補正型（平均電力725W）＞（122300 lm・783W・156.1 lm/W）重さ：20.9kg NYS12847 LF2後継品
寸法図
照射角度範囲
備考		納期および価格については、お取引先にお問い合わせください。

マルチハロゲン灯Sタイプ1500形相当 2023年9月末生産終了

器具		電源内蔵タイプ	電源別置タイプ
器具
昼白色 5000K Ra70	26°	NYS12717K LF2 ＜定格出力初期光束補正型（平均電力654W）＞（101000 lm・707W・142.8 lm/W）重さ：23.1kg NYS12717 LF2後継品	XYS13717 LF2 ＜定格出力初期光束補正型（平均電力737W）＞（104000 lm・797W・130.4 lm/W）灯具：NYS13717 重19.1kg 電源ユニット：NYK40022 LF2 重7.9kg LED内蔵
	40°	NYS12727K LF2 ＜定格出力初期光束補正型（平均電力654W）＞（106000 lm・706W・150.1 lm/W）重さ：22.0kg NYS12727 LF2後継品	XYS13727 LF2 ＜定格出力初期光束補正型（平均電力680W）＞（106000 lm・736W・144.0 lm/W）灯具：NYS13727 重18.1kg 電源ユニット：NYK40022 LF2 重7.9kg LED内蔵
	52°	NYS12737K LF2 ＜定格出力初期光束補正型（平均電力654W）＞（106700 lm・706W・151.1 lm/W）重さ：21.4kg NYS12737 LF2後継品	XYS13737 LF2 ＜定格出力初期光束補正型（平均電力652W）＞（106700 lm・705W・151.3 lm/W）灯具：NYS13737 重17.5kg 電源ユニット：NYK40022 LF2 重7.9kg LED内蔵
	73°	NYS12747K LF2 ＜定格出力初期光束補正型（平均電力612W）＞（103400 lm・661W・156.4 lm/W）重さ：19.8kg NYS12747 LF2後継品	XYS13747 LF2 ＜定格出力初期光束補正型（平均電力604W）＞（103400 lm・654W・158.1 lm/W）灯具：NYS13747 重15.9kg 電源ユニット：NYK40022 LF2 重7.9kg LED内蔵
寸法図
照射角度範囲
備考		納期および価格については、お取引先にお問い合わせください。

マルチハロゲン灯Sタイプ1000形相当 2023年9月末生産終了

器具		電源内蔵タイプ	電源別置タイプ
器具
昼白色 5000K Ra70	26°	NYS12517K LF2 ＜定格出力初期光束補正型（平均電力409W）＞（63200 lm・442W・142.9 lm/W）重さ：16.6kg NYS12517 LF2後継品希望小売価格：660,000円（税抜）公共施設型番LPJ1N-500	XYS13517 LF2 ＜定格出力初期光束補正型（平均電力470W）＞（67600 lm・509W・132.8 lm/W）希望小売価格：725,000円（税抜）灯具：NYS13517 418,000円（税抜）重13.1kg 電源ユニット：NYK40012 LF2 187,000円（税抜）重6.4kg LED内蔵
	37°	NYS12527K LF2 ＜定格出力初期光束補正型（平均電力428W）＞（68900 lm・462W・149.1 lm/W）重さ：15.8kg NYS12527 LF2後継品希望小売価格：660,000円（税抜）	XYS13527 LF2 ＜定格出力初期光束補正型（平均電力422W）＞（68900 lm・457W・150.7 lm/W）希望小売価格：725,000円（税抜）灯具：NYS13527 418,000円（税抜）重12.4kg 電源ユニット：NYK40012 LF2 187,000円（税抜）重6.4kg LED内蔵
	52°	NYS12537K LF2 ＜定格出力初期光束補正型（平均電力400W）＞（68000 lm・432W・157.4 lm/W）重さ：15.0kg NYS12537 LF2後継品希望小売価格：660,000円（税抜）公共施設型番LPJ1M-500	XYS13537 LF2 ＜定格出力初期光束補正型（平均電力398W）＞（68000 lm・431W・157.7 lm/W）希望小売価格：725,000円（税抜）灯具：NYS13537 418,000円（税抜）重11.6kg 電源ユニット：NYK40012 LF2 187,000円（税抜）重6.4kg LED内蔵
	73°	NYS12547K LF2 ＜定格出力初期光束補正型（平均電力380W）＞（65500 lm・410W・159.7 lm/W）重さ：15.0kg NYS12547 LF2後継品希望小売価格：660,000円（税抜）公共施設型番LPJ1W-500	XYS13547 LF2 ＜定格出力初期光束補正型（平均電力374W）＞（65500 lm・405W・161.7 lm/W）希望小売価格：725,000円（税抜）灯具：NYS13547 418,000円（税抜）重11.6kg 電源ユニット：NYK40012 LF2 187,000円（税抜）重6.4kg LED内蔵
寸法図
照射角度範囲
備考		納期および価格については、お取引先にお問い合わせください。

⽔銀灯1000形相当

電源内蔵タイプ
器具
26°	品番・価格	NYS12317K LF2 希望小売価格：462,000円（税抜）
26°	仕様	平均電⼒233W 全光束：35,800 lm 消費電⼒：251W 消費効率：142.6 lm/W 重：11.6kg
52°	品番・価格	NYS12337K LF2 希望小売価格：462,000円（税抜）
52°	仕様	平均電⼒247W 全光束：40,400 lm 消費電⼒：267W 消費効率：151.3 lm/W 重：11.4kg
73°	品番・価格	NYS12347K LF2 希望小売価格：462,000円（税抜）
73°	仕様	平均電⼒245W 全光束：41,000 lm 消費電⼒：264W 消費効率：155.3 lm/W 重：11.0kg
備考		LED内蔵・電源ユニット内蔵適合投光器取付部品：普及型／ XDYK1100、XDYK1200、XDYK1400 省施⼯型／ XDYK2200、XDYK2400、XDYK2600、XDYK2800
照射⾓度

共通仕様

仕様

昼白色5000K

Ra70

電圧：200～242V対応
本体：アルミ
前面パネル：ポリカーボネート（透明）
アーム：鋼材（溶融亜鉛メッキ）
ハンドル：ステンレス
落下防止ワイヤー付
耐風速60m ／ sec仕様
耐雷サージ15kV
保護等級：IP65
周囲環境温度-20°C〜35°C
照射角度(上下)：上向角90°〜下向角60°
旋回角度(左右)：左向角90°〜右向角90°
光源寿命40000時間（光束維持率85％）

防噴流型・耐塵型（灯具）重耐塩害仕様

注意事項

XSS34（生産終了品）、XSS36（生産終了品）、XSS38（生産終了品）には取り付けできません。
調光はできません。
LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。

オプション

電源ユニット

マルチハロゲン灯Sタイプ 1500形相当用

商品写真：電源ユニットマルチハロゲン灯Sタイプ 1500形相当用

寸法図：電源ユニットマルチハロゲン灯Sタイプ 1000形相当用

【仕様】

重7.9kg

【備考】

納期および価格については、お取引先にお問い合わせください。
2次側配線⻑100m対応

マルチハロゲン灯Sタイプ 1000形相当用

商品写真：電源ユニットマルチハロゲン灯Sタイプ 1000形相当用

寸法図：電源ユニットマルチハロゲン灯Sタイプ 1000形相当用

希望小売価格：225,000円（税抜）

【仕様】

重6.4kg

【備考】

2次側配線⻑100m対応

前方カットルーバ

商品写真：前方カットルーバ Sマルチ2000/1500形相当

Sマルチ2000/1500形相当

別途見積

重耐塩害仕様
重3.7kg
【本体】ステンレス（オフブラック）
落下防止ワイヤー付

商品写真：前方カットルーバ Sマルチ1000形相当

Sマルチ1000形相当

希望小売価格：69,100円（税抜）

重耐塩害仕様
重2.7kg
【本体】ステンレス（オフブラック）
落下防止ワイヤー付

商品写真：前方カットルーバ水銀灯1000形相当

水銀灯1000形相当

希望小売価格：54,700円（税抜）

重耐塩害仕様
重1.7kg
【本体】ステンレス（オフブラック）
落下防止ワイヤー付

後方カットルーバ

商品写真：後方カットルーバ Sマルチ2000/1500形相当

Sマルチ2000/1500形相当

別途見積

重耐塩害仕様
重2.4kg
【本体】ステンレス（オフブラック）
落下防止ワイヤー付

商品写真：後方カットルーバ Sマルチ1000形相当

Sマルチ1000形相当

希望小売価格：61,900円（税抜）

重耐塩害仕様
重1.8kg
【本体】ステンレス（オフブラック）
落下防止ワイヤー付

商品写真：後方カットルーバ水銀灯1000形相当

水銀灯1000形相当

希望小売価格：47,500円（税抜）

重耐塩害仕様
重1.2kg
【本体】ステンレス（オフブラック）
落下防止ワイヤー付

特⻑
商品ラインアップ

点検・交換の推奨時期について

交換の推奨時期：10年
点検について：自主点検は1年に1回、専門家による点検は3年に1回

各種アイコンの説明

先端技術・優れたデザイン性などを持ち合わせた商品群です。
省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
長寿命・省電力のＬＥＤを主照明にした、高品質、快適性、先進性を備えた商品群です。

常備在庫品
工場在庫品
受注品

ランプ付希望小売価格でランプ同梱包
ランプ付希望小売価格でランプ別梱包

グリーン購入法適合商品です。
