商品概要

4回路接続箱機能搭載で、野立ての設置など昇圧不要の物件におすすめです。

VBPC255GC1

屋外用集中型パワーコンディショナ 5.5kWタイプ
(接続箱一体型)4回路入力

VBPC255GC1

希望小売価格430,000円(税抜)

変換効率:95%(日射量変化にすばやく追従)※1
※自立運転機能無し

  • 次の場所には設置しないでください。
    • 直射日光の当たる場所。
    • 塩害地域。[VBPC255GC1は塩害地域設置対応機種ではありません。]
    • 塵埃のある場所。
    • 畜舎・温泉など硫化ガス、および爆発性・可燃性・腐食性など有毒ガスのある場所。
    • 振動または衝撃を受ける場所。
    • 風通しの悪い場所。
    • リモコンは屋内設置になります。リモコンを屋外に設置する場合は、防水・防塵性能を保つことができる当社盤用キャビネット屋外用(品番BPC3315V等)を使用してください。使用温度範囲-20℃~+50℃を守って設置してください。設置場所の詳細につきましては、施工説明書をご参照ください。
  • ※1.JIS C 8961の規定に基づく効率測定方法による定格負荷効率を示します。

特長

創った電気(直流)から、使う電気(交流)への変換も高効率

MPPT制御により日射量が変化しても、素早く追従!

MPPT制御により日射量が変化しても、素早く追従!

日射量の変化に素早く追従し、日射量が変化しても高発電。

「低~中出力領域」で実力を発揮!

「低~中出力領域」で実力を発揮!

朝夕や曇りの日など出力が低い時でも効率よく交流に変換。

運転音を低減

耳障りな周波数の高い音(キー音)、内部拡散ファンから発する音を低減しました。

夜間の待機電力は1w以下

夜間は系統解列用リレー、電源リレーをOFFし、有効電力1w以下を実現。とても経済的です。

その他

  • ・2017年度FRT要件対応
  • ・遠隔出力制御対応

    ※遠隔出力制御対応型パワーコンディショナだけでは遠隔出力制御は行えません。

  • ・電圧上昇抑制に無効電力制御対応
  • ・接続箱機能付(4回路)
  • ・一括制御リモコン(別売)の接続も可能で、リモコン1台で最大10台パワコンの制御が可能

    ※一括制御リモコンなしでも運転できます。
    屋外用集中型パワーコンディショナ、屋外用マルチストリング型パワーコンディショナの渡り配線での最大接続台数は10台です。
    11台以上の場合は渡り配線を分けて接続してください。

パワーコンディショナの自立運転について

VBPC255GC1については自立運転機能はありません。

仕様・寸法図

仕様

タイプ 屋外用集中型パワーコンディショナ接続箱一体型
設置場所 屋外用※3
品番 VBPC255GC1
定格出力 5.5kW
絶縁方式 トランスレス方式
入力運転電圧範囲 DC50~450V※4
定格出力電圧 AC202V 50/60Hz
最大入力動作電流 40A(最大14.5A/1入力)
消費電力 待機時(夜間):1W未満 50Hz:25VA未満/60Hz:30VA未満、
運転時:0W/0VA
入力回路数 4回路
定格入力電圧 DC330V
定格時電力変換効率※2 95.0%[力率.0.95時]
定格力率 0.95
力率(JET認証範囲) 0.80~0.95 0.01刻みで可変(出荷時0.95)
単独運転検出 受動的方式、能動的方式(多数台連系対応単独運転防止機能)
力率一定制御 対応(0.80~1.00(0.01毎))
停電手動復帰 対応
冷却方式 強制空冷 ( 内部撹拌ファン有り)
使用温度範囲 -20℃~+50℃※5
外形寸法(W×H×D) 706×407×214mm
連系電気方式(相数) 単相2線式(単相3線式配電線に連系)
連系保護 交流過電流、直流過電圧、直流不足電圧、交流不足電圧、交流過電圧
周波数上昇、周波数低下、電圧上昇抑制機能、2017年度FRT要件
本体質量 26kg(ガード、壁取付板含む30kg)
自立運転 機能なし
インバータ方式 電圧型電流制御方式
スイッチング方式 正弦波PWM方式
遠隔出力制御対応 ●(全ての地域で使用可能)
運転音(定格出力時) 33dB以下 ※6
進相無効電力制御 対応
外部停止入力端子 対応
通信方式 MODBUS、RS(独自通信)切替式
希望小売価格 430,000円(税抜)
  • ※2.JIS C 8961に基づく効率測定方法による定格負荷効率を示します。
  • ※3.次の場所には設置しないでください。
    • 直射日光の当たる場所
    • 塩害地域[ VBPC255GC1は塩害地域設置対応機種ではありません。]
    • 塵埃のある場所
    • 畜舎・温泉など硫化ガス・爆発性・可燃性・腐食性など有毒ガスのある場所
    • 振動または衝撃を受ける場所
    • 風通しの悪い場所
    • リモコンは屋内設置になります。リモコンを屋外に設置する場合は、防水・防塵性能を保つことができる当社盤用キャビネット屋外用(品番BPC3315V等)を使用してください。使用温度範囲-20℃~+50℃を守って設置してください。設置場所の詳細につきましては、施工説明書をご参照ください。
  • ※4.電気設備技術基準の対地電圧は450V以下であることと規定されています。450V以下となるようなシステム設計をしてください。
  • ※5.40℃を超え50℃以下の周囲温度では、内部温度により発電出力を絞ることがあります。
  • ※6.測定方法はJIS C 8980 11.9騒音測定による。設置環境・測定条件などの違いで表示の値より大きくなることがあります。

※ 電気機器は洗面所や脱衣所など、湿度の高いところ、屋根裏、納戸、押入れなど、夏場、温度上昇の可能性のあるところでの設置は避けてください。パワーコンディショナは、インバータ機器なので、起動時、発電動作中、うなり音のすることがあります。また、系統の電圧状況により、発電が抑制されることがあります。

* 小さなお子様や青少年の方に周波数の高い音(キー音)が聞こえる場合がありますが故障ではありません。

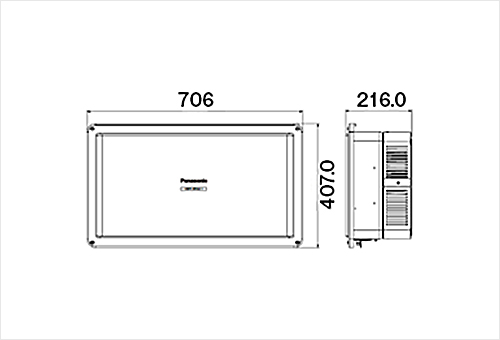

寸法図(寸法表示単位:mm)

寸法図

関連商品

一括制御リモコン

一括制御リモコン1台で、パワーコンディショナ10台まで制御可能。

  • ・最大10台まで一括で運転/停止の操作ができます。
  • ・接続されたパワーコンディショナ個別の発電電力や積算電力量の確認ができます。
一括制御リモコン

仕様

品番 VBPR201M
運転/停止 2ポジションスライドスイッチ
LED 連系:緑/自立:橙
液晶画面サイズ W50×H23mm
ブザー
(異常発生時)
有り
電気的仕様 入力(DC8V、0.1W未満)
配線 壁据付のみ(有線接続)
外形寸法
(W×H×D)
70×120×18 mm
パワー
コンディショナ
接続台数
最大10台
使用温度範囲 -20℃~+50℃
希望小売価格 12,000円(税抜)
  • 屋外用パワーコンディショナを複数台設置する場合、必要に応じて各種ケーブルをご用意ください。

野立設置用オプション

野立設置など、壁面がない場合にご使用できます。

野立設置用オプション
品名 屋外パワーコンディショナ野立用架台取付板
品番 受注生産品VB8TP01ST
対応機種 VBPC246B3、
VBPC259B3、
VBPC255GC1
希望小売価格 25,000円(税抜)

寸法図(寸法表示単位:mm)

寸法図

ケーブル

品名 パワコン・リモコン間ケーブル パワコン間ケーブル
長さ 5m 15m 30m 5m 30m
品番 VBPK2C050B VBPK2C150B VBPK2C300B VBPK2C050P VBPK2C300P
希望小売価格 2,200円(税抜) 4,700円(税抜) 8,400円(税抜) 2,200円(税抜) 7,600円(税抜)
  • 屋外用パワーコンディショナの渡り配線での最大接続台数は10台です。11台以上の場合は渡り配線を分けて接続してください。

屋外パワコン用平地置台セット

VBPC255GC1の置台として使用できます。

品名 屋外パワコン用平地置台セット
品番 VB8BP55UD2G
質量 12kg
設置スペース 左右300mm以上、上200mm以上、前面800mm以上、下300mm以上、
スタンド背面より100mm以上(スタンド側面寸法40mm含まず)
設置方法 アンカー固定
設置場所 屋外(屋側)用
使用温度範囲 -20℃~+50℃
希望小売価格 42,000円(税抜)
  • 屋側(建物の屋外側面)用は、軒下など直接雨のかからない場所に設置してください。
