商品特長

独自技術の採用により省エネルギー化!省メンテナンス構造で換気設計・施工にお役立ちします。

画像
耐湿形
浴室、湯沸室などの高湿度空気搬送に対応した天井裏設置が可能な耐湿形キャビネットファンです。
画像
厨房形
飲食店舗や高温空気の排気・排熱に対応した天井裏設置が可能な厨房形キャビネットファンです。
画像

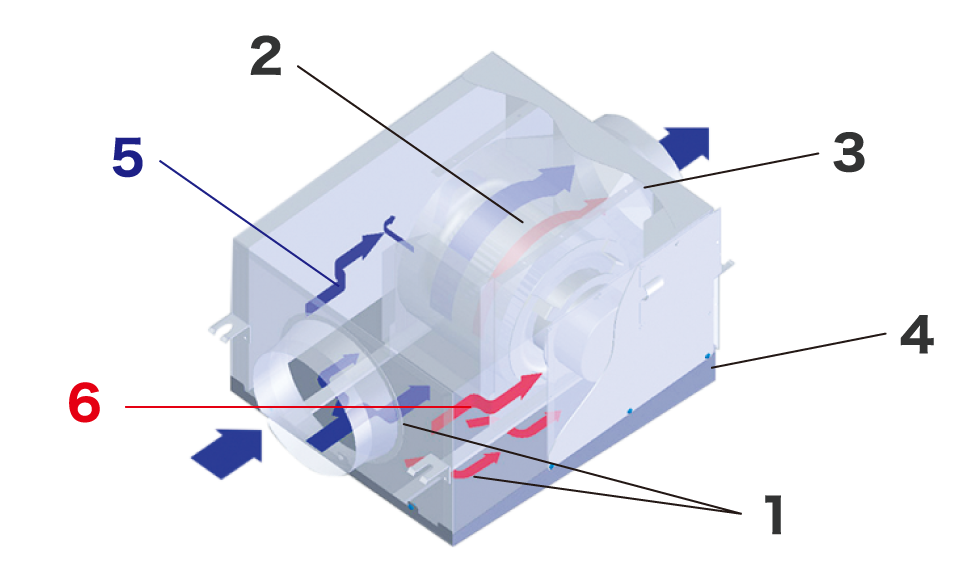

  • 1.ボトム・スライダーフロー
  • 2. ツインフローファン
  • 3. テーパード・スクロール
  • 4. ハイテーパードレンパン
  • 5. 大風量特性風路
  • 6. 高静圧特性風路

低消費電力・薄型・低騒音・高静圧

ドレンパン付属機種専用の風路を採用しました!

「静音形・消音形キャビネットファン」で搭載したキャビネットファン専用羽根車・ファンケーシングを本シリーズにも採用。さらにドレンパン風路構造の採用により、低消費電力・薄型・低騒音・高静圧化を実現しました。

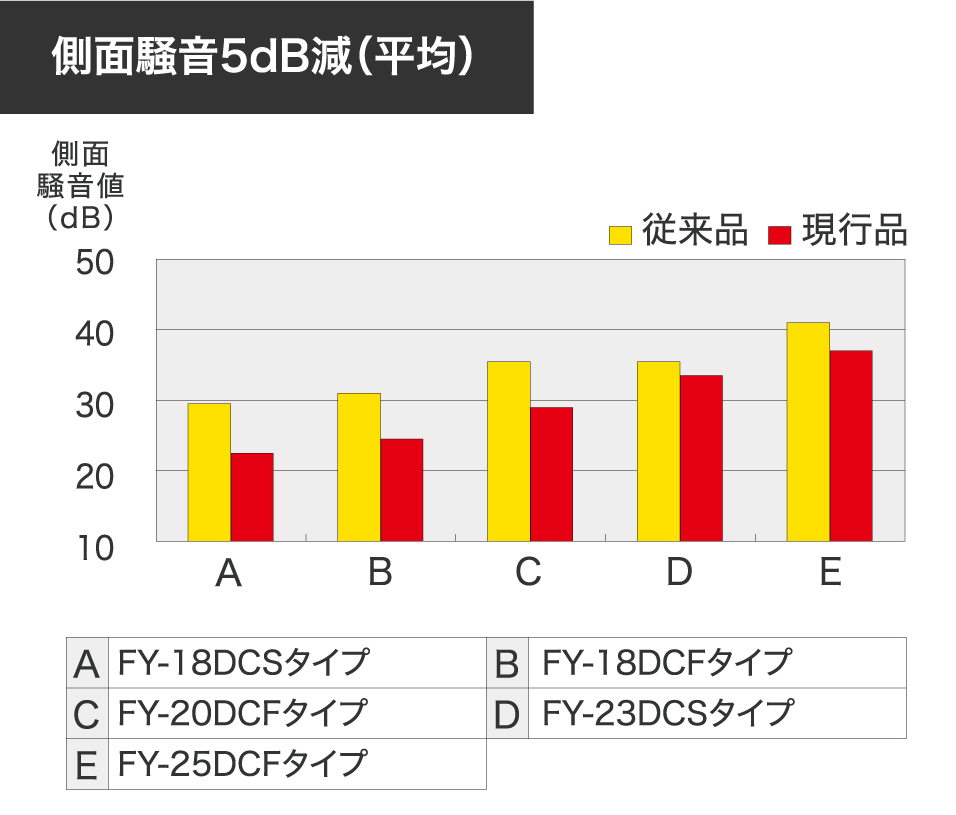

■側面騒音比較 (50Hz)(代表静圧風量時)

画像

■側面騒音比較 (50Hz)(最大風量時)

画像

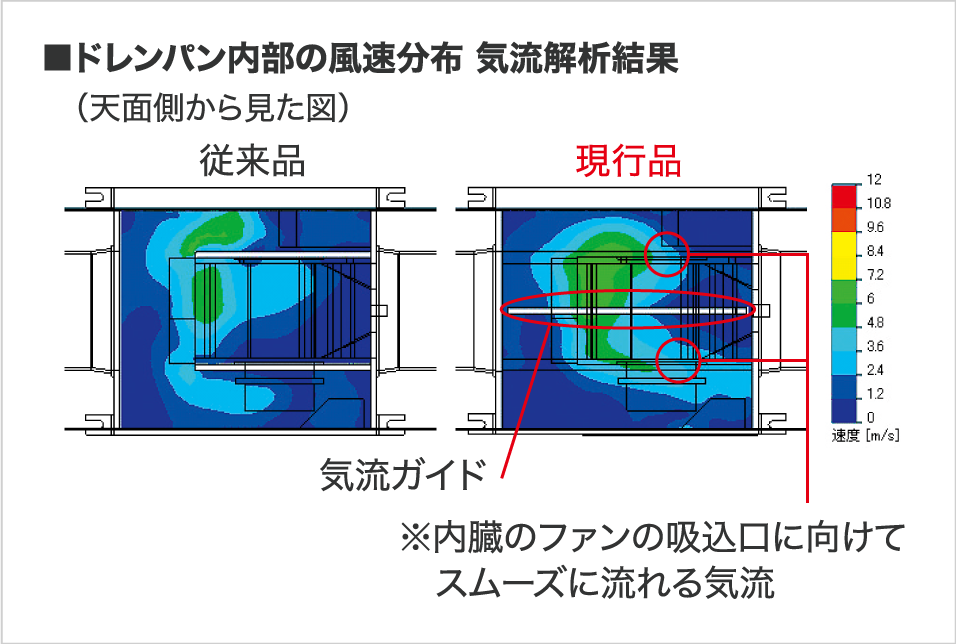

ドレンパン風路〈ボトム・スライダーフロー〉

ドレンパン構造を工夫することで、ダクトからの直線的な気流をドレンパン内部に向けてスムーズに曲げながら、気流ガイドにて内蔵ファンの吸込口まで誘導。ドレンパン自体を効率よく風路の一部とすることで、薄型化しながら、風速ムラを抑え気流騒音を低減したキャビネットファン専用風路です。(当社特許構造)

画像

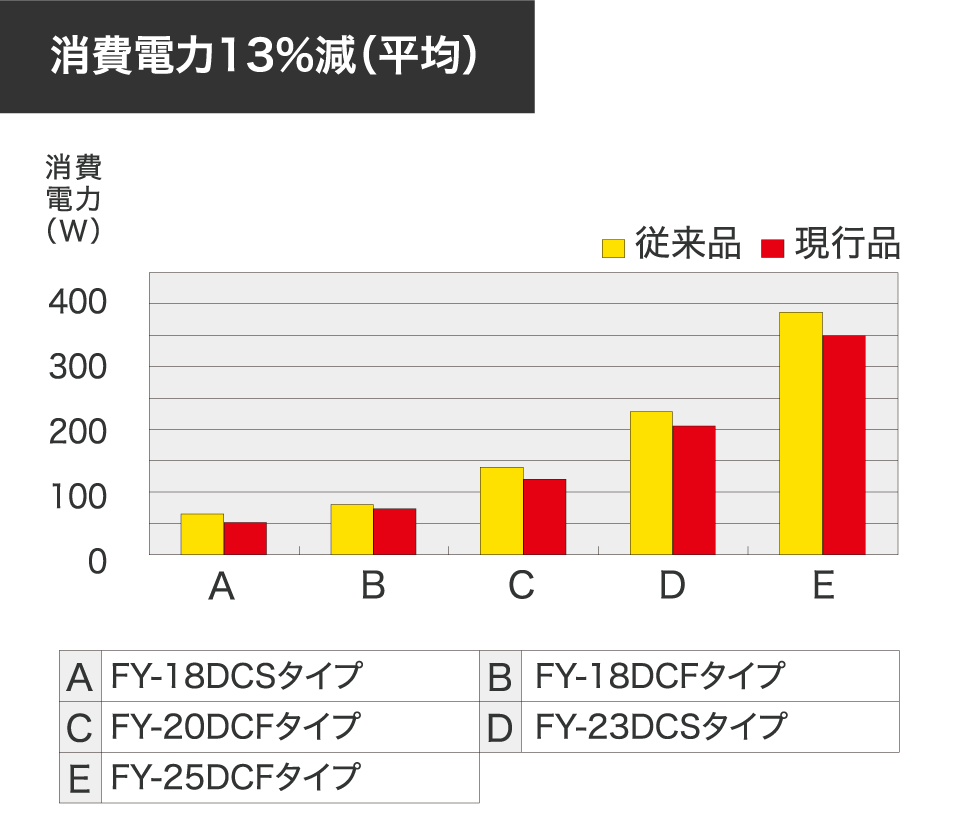

■消費電力比較 (50Hz)(代表静圧風量時)

画像

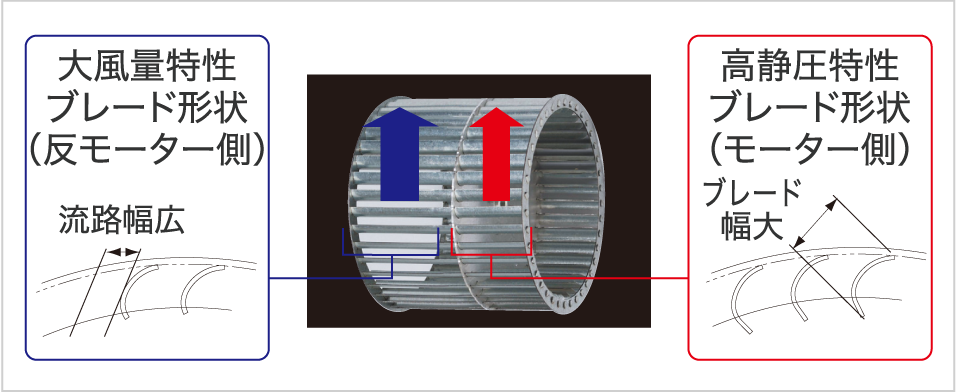

羽根車〈ツインフローファン〉

消音ボックス内部風路の風量配分に応じて、両吸込型羽根車のブレード形状を、モーター側は高静圧小風量特性、反モーター側は大風量低静圧特性に設計。ブレード形状を左右で最適化することで、小口径でありながら高静圧・低消費電力化を実現した羽根車です。(当社特許構造)

画像
画像

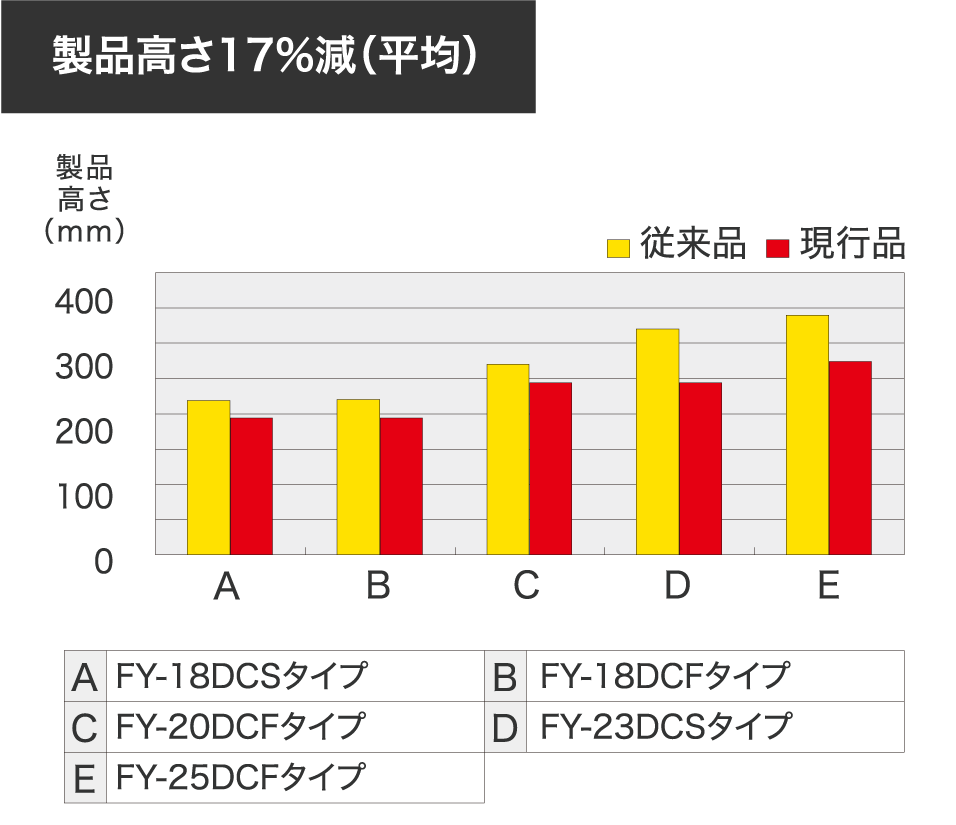

■製品高さ比較

画像

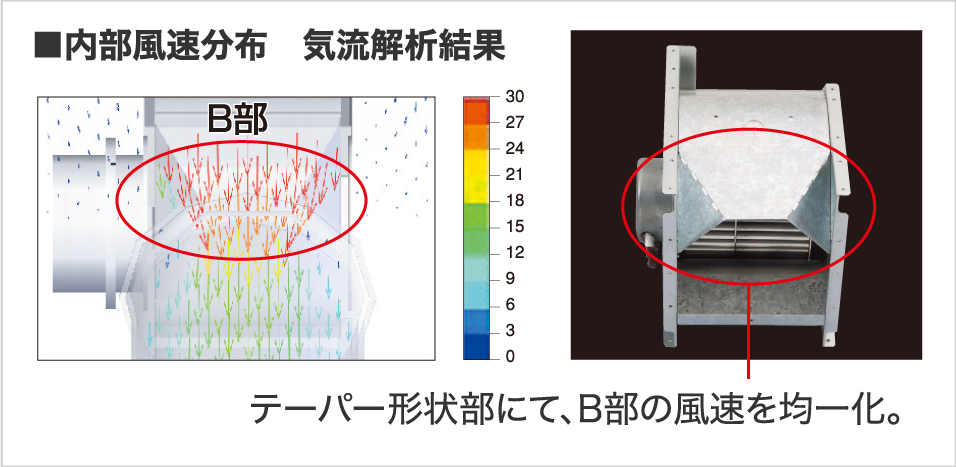

ファンケーシング〈テーパード・スクロール〉

ファンケーシング内の風速分布に応じて、スクロール形状を風速の速い所は大きく、風速の遅い所は小さく、傾斜状(テーパー)とすることにより、風速を均一化。ファンケーシング内の気流の乱れ・ムラを抑えることで、高静圧・小型化したキャビネットファン専用ファンケーシングです。(特許出願中)

画像

1台で杉の木約1本分のCO2を削減。

従来品に比べ、年間約1本分の杉の木が吸収するCO2を削減できます。

※1:条件…代表静圧風量800㎥/h時、FY-20DCF2(50Hz強) 140WとFY-20DCF3(50Hz強)120Wとの比較。電気のCO2排出係数 0.43kg-CO2/kWh 50年杉(人工林)のCO2吸収量1本あたり年間14kg(出典:環境省林野庁「地球温暖化防止のための緑の吸収源対策」)(140W-120W)×8時間×300日=48.0kWh 1台あたり年間約20kgのCO2削減。

画像

メンテナンス性

ドレンに対するメンテナンス性に配慮した構造です!

ハイテーパードレンパン、着脱可能ドレンパン、撥油性塗装の採用等、メンテナンス性に配慮しました。

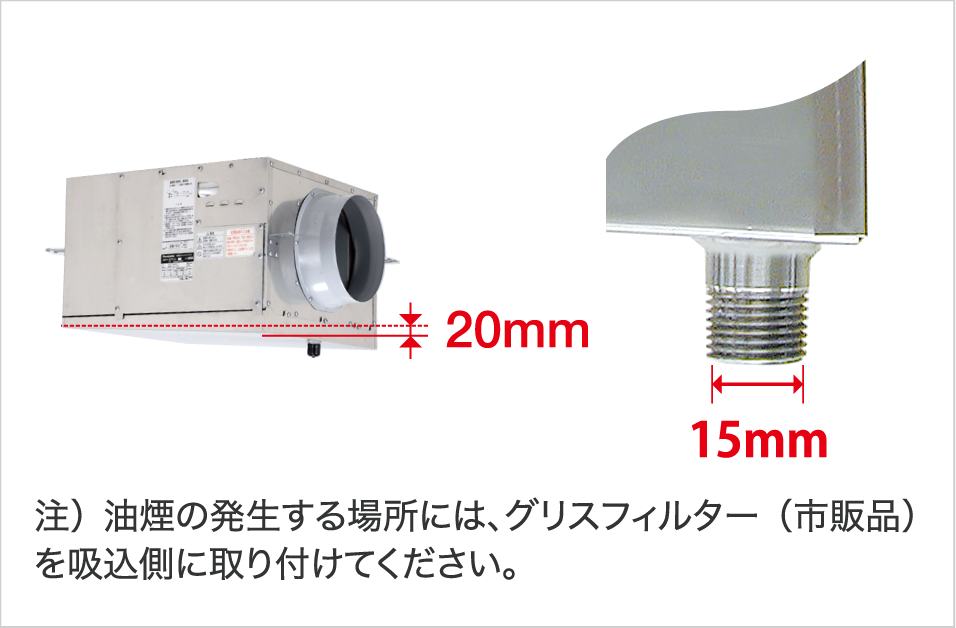

ハイテーパードレンパン

製品長さを短くしながら高低差を20mm 確保し、勾配を大きくした“ハイテーパードレンパン”の採用によりドレン水の排水性に配慮しました。また、厨房形は内径15mm の“大口径ドレンプラグ”の採用により、厨房特有の油分を含んだドレン水の排水性に配慮しました。

画像
画像

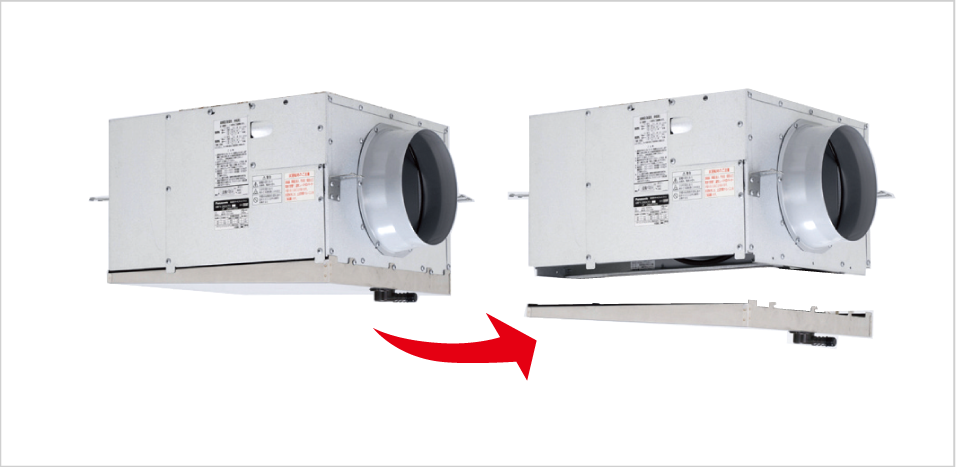

着脱可能ドレンパン

ドレンパンの着脱が可能です。狭い天井裏での清掃作業性に配慮しました。

画像

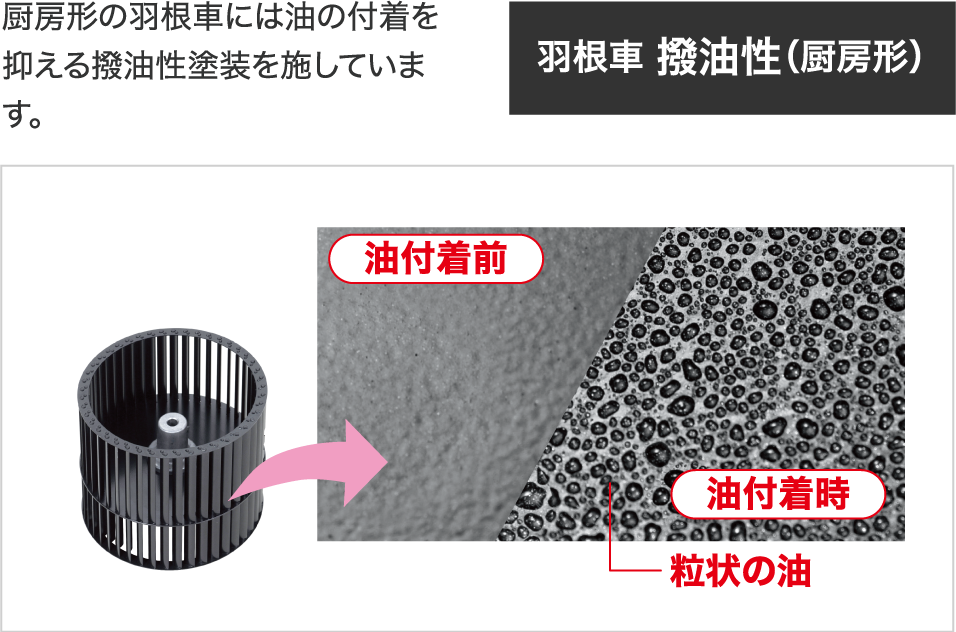

撥油性塗装(厨房形)

画像

施工性

現場での部品組立てが不要です!

アダプター・吊り金具は、出荷時本体に取り付け済みですので、開梱してすぐに施工できます。

画像

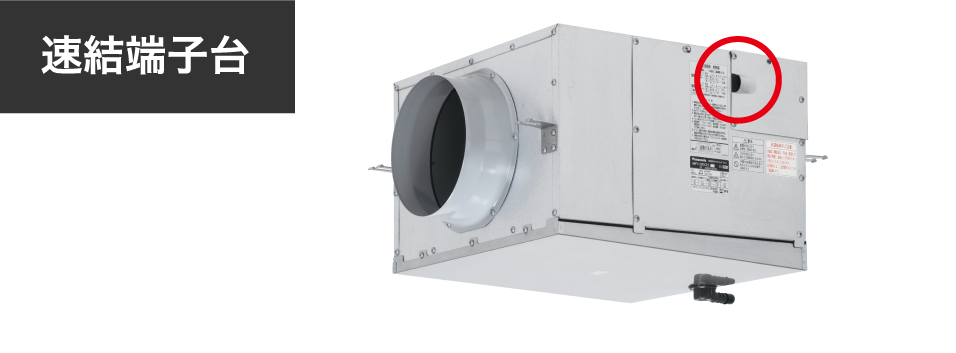

現場での配線作業が容易です!

" 速結端子台" を標準装備していますので、電源接続が容易です。また耐湿形は強- 弱速調付です。きめ細かい風量の設定が可能です。

画像

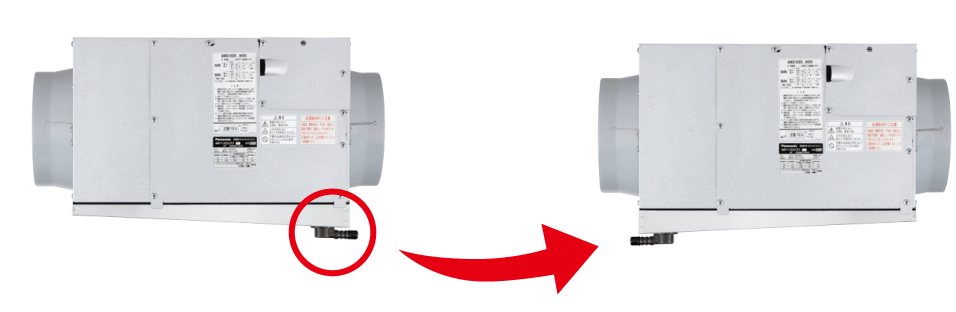

ドレン配管の位置を左右選択可能です!

ドレンパンの向きの組み替えにより、ドレン配管の位置を左右選択可能です。

画像

温度対応・耐食性

厨房室にマッチする仕様としました!

許容吸込み空気温度" 厨房形80℃"、" 耐湿形60℃" に対応。また厨房形はステンレス製の外装パネルを採用し、厨房室にマッチした高耐食性構造です。
