明るさを検知して照明を制御 照度センサスイッチ 天井に取り付けた照度センサが、外光を検知して照明をコントロールします。 明るさを検知して照明を制御 照度センサスイッチ 天井に取り付けた照度センサが、外光を検知して照明をコントロールします。

設計事務所・工務店・
工事店などのお客様へ

設計図にそのまま使用できるCADデータ(DXF形式)がダウンロードできます。

軒下/高天井向け

特長

  • 外光の明るさを検知して照明を制御します。また、明るい間の不要な点灯を省きます。(照度設定の目安:60lx~9080lx)
  • 照度設定は管理室の壁に設置した照度・アドレス設定部から行えます。
  • 個別・パターン・グループ制御可能です。
  • 本器は、伝送ユニットWRT2050、WRT2040系列用です。
  • センサ部と照度・アドレス部は1対1で必要です。
  1. 設置個所近隣の明るさを検知しますので、設置高さの制限はございません。
  2. 防雨・防水性能はございません。
特長

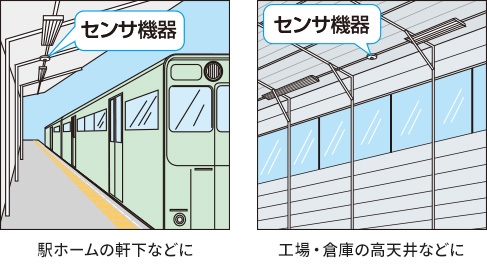

おすすめ設置場所

駅ホームの軒下天井や、工場・倉庫などの高天井におすすめします。

おすすめ設置場所

商品

WRT3655K

軒下/高天井取付形 照度センサスイッチ

WRT3655K

34,500円(税抜)

(照度・アドレス設定部壁埋込形)(センサ部軒下天井取付形)

信号消費電流

15mA(照度・アドレス設定部)

10mA(センサ部)

※プレート別売

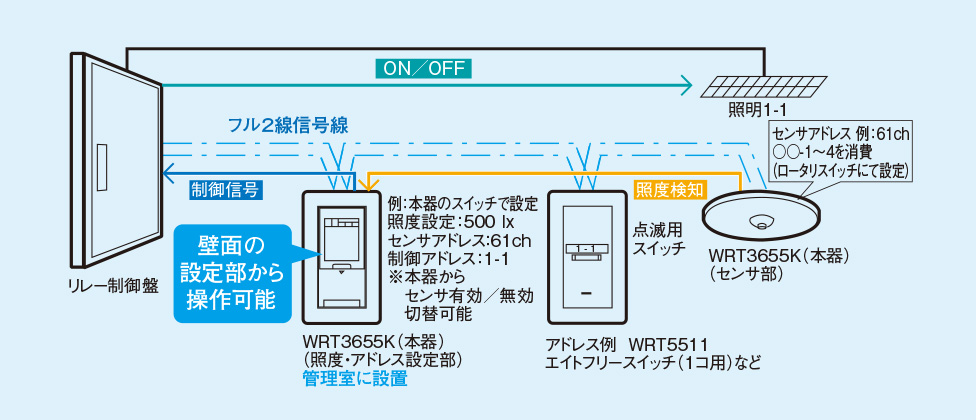

システム概要

システム概要

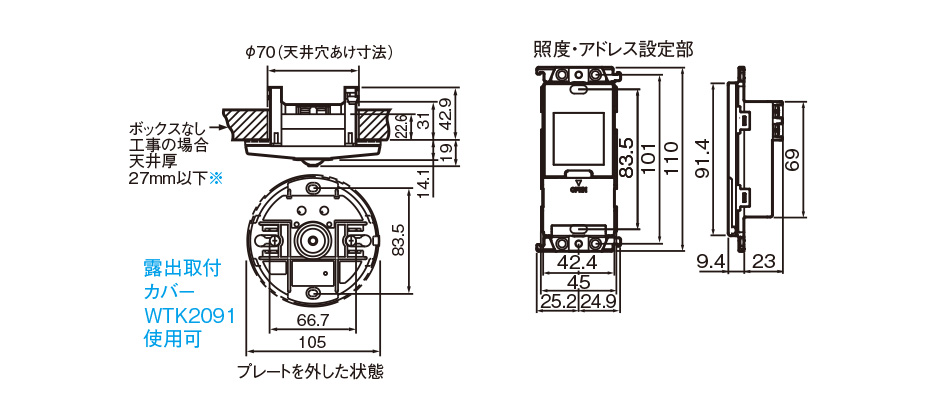

寸法図(寸法表示単位:mm)

寸法図(寸法表示単位:mm)

天井取付型

特長

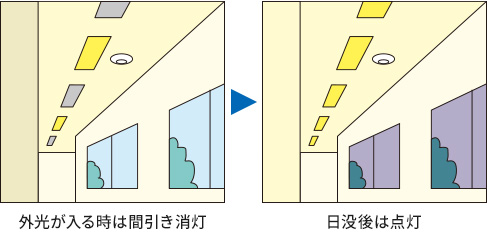

  • 屋外からの自然光の明るさを検知して照明を制御します。(検知照度の目安:100lx~2000lx)
  • 照度センサを不作動にして強制的にON/OFFが可能です。
  • 2つの範囲の負荷を異なる照度で制御できます。
  • 個別・パターン・グループ制御狩生です。
  • 机上面照度を基準に制御可能です。(天井と机上の照度の相関比率を記憶)
  • ハイコストパフォーマンスで、さらに接点入力T/Uも不要です。
  • 設置個所近隣の明るさを検知しますので、設置高さの制限はございません。
特長

商品

WRT3657

天井取付形 照度センサスイッチ

WRT3657

24,500円(税抜)

(光アドレス設定式)(動作照度調整機能付)(天井取付形)

信号消費電流 15mA

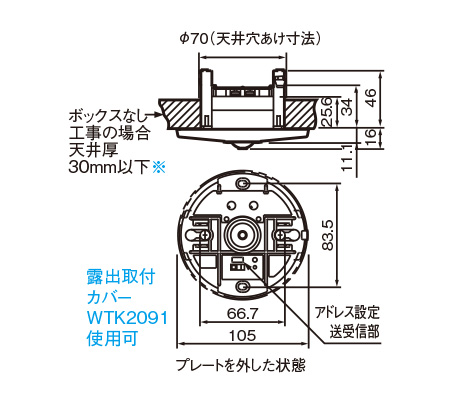

寸法図(寸法表示単位:mm)

寸法図(寸法表示単位:mm)
