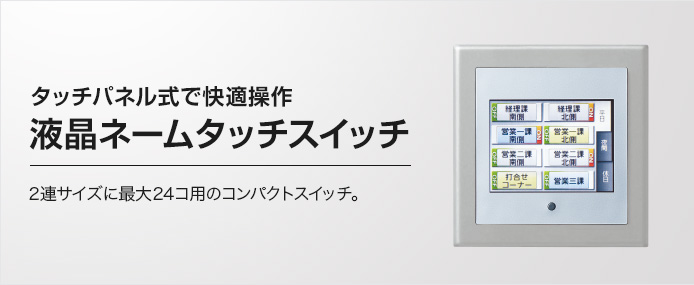

タッチパネル式で快適操作 液晶ネームタッチスイッチ 2連サイズに最大24コ用のコンパクトスイッチ。 タッチパネル式で快適操作 液晶ネームタッチスイッチ 2連サイズに最大24コ用のコンパクトスイッチ。

設計事務所・工務店・
工事店などのお客様へ

設計図にそのまま使用できるCADデータ(DXF形式)がダウンロードできます。

特長

  • 2連スペースで最大24コ用のコンパクトスイッチ。
  • ネームタッチ式で快適操作。
  • 点滅区分の細分化によりスマートに節約。
  • 画面ロック設定で提示後のロックなどが可能。
  • 操作していない時バックライトは消えています。

操作画面例

操作画面例

●画面をロックすることにより、このスイッチから操作できないようにしたり、大きな会議室を2つに分けて活用する場合などは、その部屋に合わせたスイッチ操作画面を表示させることができます。

商品

WRT9261K

液晶ネームタッチスイッチ

WRT9261K

62,000円(税抜)

(最大24コ用)(3.5型)

※プレート別売

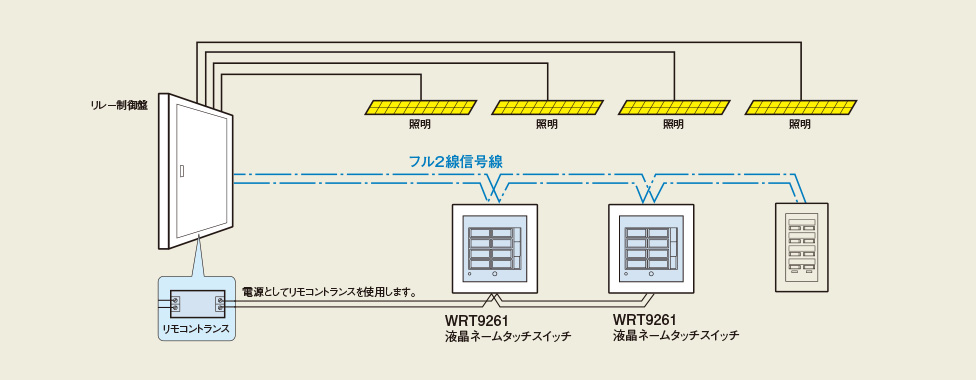

システム概要

システム概要

配線図・寸法図

配線図

配線図

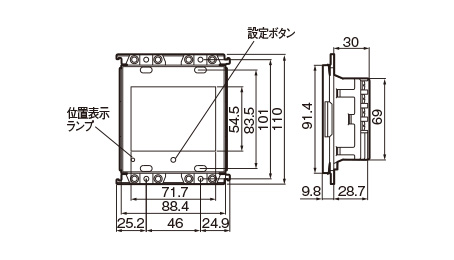

寸法図(寸法表示単位:mm)

寸法図(寸法表示単位:mm)

仕様

  • 定格性能
    定格入力電圧 AC24V、50/60Hz、WR2301、WR2311、WR2321
    定格消費電流 200mA
    フル2線信号消費電流 15mA
  • ページ数:3ページ
    個別スイッチ、最大24回路分、調光スイッチ最大6回路分
  • スイッチ種別、アドレス設定範囲
    スイッチ種別 アドレス設定範囲 タイマ機能 スイッチ種別 アドレス設定範囲 タイマ機能
    ON・OFF 個別 0-1~63-4 あり 調光 個別 0-1~63-4 あり
    パターン1~72 なし 旧調光1~16 あり
    グループ1~127 あり グループ1~127 あり
  • スイッチ名称の最大文字数
    全角10文字、半角20文字(英数カナのみ)
  • ページ名称の最大文字数
    全角5文字、半角10文字(英数カナのみ)
  • 電源投入時および画面消灯からの復帰画面は下記より選択可
    • ・ページ指定(ページ1、2、前回画面)
    • ・スイッチ内蔵のフル2線仮想端末状態に合わせて画面選択(アドレスは個別0-1~63-4から任意に設定)
  • 誤操作防止のあり/なしが設定可能
    ありが選択された場合、スイッチ操作時に操作確認のダイアログを表示
  • フル2線スイッチからは液晶スイッチの操作をロック可能(アドレスは個別0-1~63-4から任意に設定)
  • SDカードでデータの読み書きが可能
    パナソニック製SD(HD)カード(ノーマル、ハイスピード、最大4GB)

取付方法

  • プレート コスモシリーズワイド21 スイッチプレート2連接穴用適合
  • ボックス取付標準2連埋込box可能(浅型可)
  • はさみ金具 WN3997、WN3990Kを使用
