フル2線式リモコン 無線調光シリーズ「WiLIA」対応 パナソニック独自の新通信方式を採用。中規模施設におすすめの無線調光システムです。 フル2線式リモコン 無線調光シリーズ「WiLIA」対応 パナソニック独自の新通信方式を採用。中規模施設におすすめの無線調光システムです。

設計事務所・工務店・
工事店などのお客様へ

設計図にそのまま使用できるCADデータ(DXF形式)がダウンロードできます。

無線調光シリーズ「WiLIA(ウィリア)」は、パナソニック独自の通信方式を採用した無線調光システムです。通信信頼性の高い920MHz帯を採用することにより、安定性の高い通信を実現します。無線調光シリーズ「WiLIA(ウィリア)」 専用照明器具との組み合わせで快適な省エネ運用が行えます。オフィス・店舗・工場・倉庫などの中規模施設におすすめです。

システム仕様

調光T/U付
明るさセンサ
最大28台(1回路/1センサ設定時)/伝送ユニット、最大4回路/調光T/U付明るさセンサ
例)4回路/1センサの場合は最大接続台数は7台
WiLIA専用
照明器具
64台/回路(最大256台/調光T/U付明るさセンサ、最大1792台/伝送ユニット)
制御仕様 シーン 72シーン/伝送ユニット
スケジュール 30パターン×n・年間/年間プログラムタイマーユニット
明るさ
センサ制御
28ゾーン/伝送ユニット

コントローラ仕様

調光T/U付明るさセンサ(電波式)

外観 埋込 露出
WRT1700 WRT1701
品番 WRT1700 WRT1701
希望小売価格
(税抜)
40,000円 50,000円
定格入力信号電圧 ±24V
定格信号消費電流 60mA
信号配線方式  2線無極性配線方式
適合伝送ユニット WRT2040・WRT2050系列
使用周波数 923.8MHz〜927.8MHz
(全11波中の1波を使用。1システムあたり1つの無線チャンネルを使用)
電波到達距離 障害物のない場所での水平見通し距離35m(周囲環境により異なります)
明るさ測定範囲 15 lx〜1000 lx(天井面照度)
使用温度範囲 -10°C〜+40°C
適合負荷 当社製WiLIA対応照明器具(起動方式RX、RY)
質量 約240g(WRT1700)、約490g(WRT1701)
寸法 幅φ115mm 埋込穴φ100mm 埋込高122mm(WRT1700)
幅φ121mm 埋込穴φ90mm 露出高122mm(WRT1701)

スマート設定器

外観 WRT9510
品番 WRT9510
希望小売価格(税抜) 69,000円
設定機能 無線ペアリング設定、調光T/U付明るさセンサのフル2線アドレス設定、調光T/U付明るさセンサの自動調光制御設定
定格入力信号電圧 DC3V(単3アルカリ乾電池×2本 ※乾電池は付属されていません)
電池寿命 連続動作11時間または赤外線設定回数2,500回
適合調光T/U付
明るさセンサ
WRT1700、WRT1701
適合照明器具 当社製WiLIA対応照明器具(起動方式RX、RY)
無線通信
(920MHz帯)
使用周波数 923.8MHz〜927.8MHz(全11波中の1波を使用。1システムあたり1つの無線チャンネルを使用)
電波到達距離
(スマート設定器〜
明るさセンサ)
障害物のない場所での水平見通し距離35m(周囲環境により異なります)
Bluetooth®
通信
規格 Bluetooth®Ver4.2(Bluetooth Low Energy対応)Class2
通信方式 2.4GHz Bound FHSS
通信距離
(スマート設定器〜
スマートフォン)
障害物のない場所での水平見通し距離5m(周囲環境により異なります)
赤外線
通信機能
副搬送波 36.7kHz±5kHz
赤外線到達距離
(スマート設定器〜
照明器具、
明るさセンサ)
14m
データ保存件数 1システム分(調光T/U付明るさセンサ最大28台分)
オートパワーオフ時間 5分±10秒
使用温度範囲 -10°C〜+40°C
質量 約100g
寸法 幅43mm 高さ191mm

寸法図(寸法表示単位:mm)

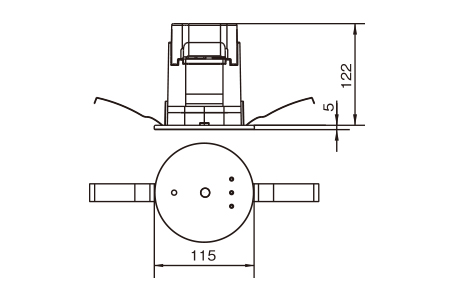

WRT1700

WRT1700寸法図

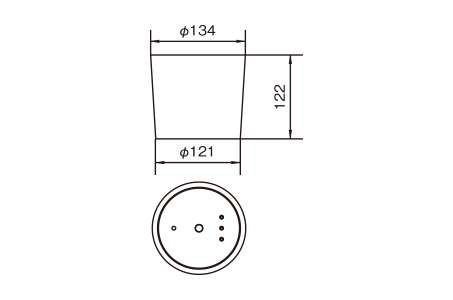

WRT1701

WRT1701寸法図

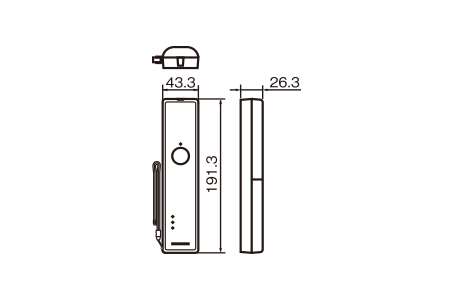

WRT9510

WRT9510寸法図

施工

施工動画

WiLIA 無線調光シリーズ フル2線式リモコンのご紹介設定編

WiLIA 無線調光シリーズ フル2線式リモコンのご紹介
設定編

省エネで快適な空間づくりを実現する、パナソニック独自の新通信方式「WiLIA 無線調光シリーズ フル2線式リモコン」のご紹介です。
