表示灯・発信機・音響装置 デザイン性と施工性を両立したリング型表示灯と発信機が新登場。表示灯・発信機・音響装置 デザイン性と施工性を両立したリング型表示灯と発信機が新登場。

リング型表示灯/発信機 こだわり紹介動画

リング型表示灯/発信機 こだわり紹介動画

当社の独自技術を駆使し、ニーズの高いデザイン性と施工性の両立を実現した開発チームのこだわりを動画でご紹介。
ご覧になりたい場所から再生できます。

光へのこだわり

デザインへのこだわり

施工へのこだわり

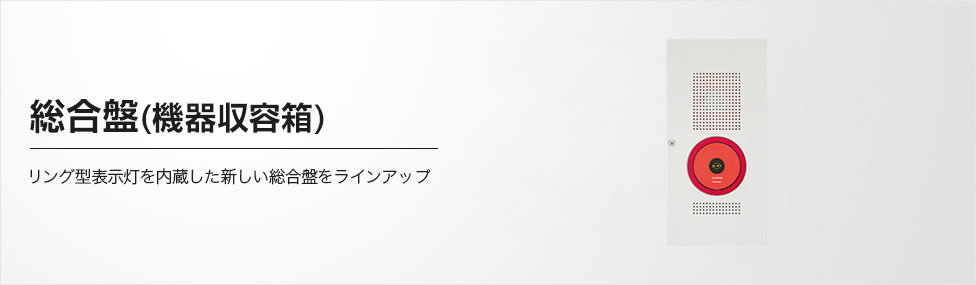

リング型表示灯内蔵タイプの特長

省スペース・フラット化

発信機と表示灯が一体になり、見た目もスッキリ。
発信機・表示灯は盤からの突出がなく、接触による破損などのリスクを軽減。

省スペース・フラット化

内器とボックスが別々に選択でき、仕様変更も柔軟に対応。

従来品の総合盤と同様に、小型総合盤も内器とボックスが別々に選択できるようになります。露出取付が埋込取付に変更になった際も、ボックスの変更だけで内器はそのままご使用いただけます。

内器とボックスが別々に選択でき、仕様変更も柔軟に対応。

外部配線端子台がボックス側取付けになり、現場での施工がスピーディ

ボックスを先行手配し、事前に現場での配線処理を済ませておくことができます。内器側と端子台側の接続はコネクタ接続でかんたんに取付けが可能です。

外部配線端子台がボックス側取付けになり、現場での施工がスピーディ

低消費電流の実現

必要な明るさを確保しながら、表示灯の消費電流は従来型LED表示灯と同じ、業界最小レベルの9mA

低消費電流の実現

既設総合盤のリニューアルにも柔軟に対応

既設ボックスを利用して、内器(扉部)のみの置き換えが可能

内器(扉部)と現行品ボックスの取付ピッチが同じため、既設のボックスをそのままご使用いただけます。

● 既設ボックスを流用する場合の施工例

  • 既設ボックスには端子台とコネクタがないため、配線処理が必要です。

既設ボックスを流用する場合の施工例

※補修部品(別売)にて、既設ボックスに外線端子台を取り付けることもできます。
端子台:BV8941H2150(希望小売価格 1,900円〈税抜〉)
ハーネスブロック:BV8941H5400(希望小売価格 1,400円〈税抜〉)

補修部品(別売)

組込機器(発信機・表示灯)単品の取替えも可能

発信機や表示灯のみのリニューアルや、故障や破損の際の取替えもかんたんに行えます。

組込機器(発信機・表示灯)単品の取替えも可能

既設消火栓のリニューアルもかんたん

既設消火栓のリニューアルもかんたん

  • 発信機の取替えには、発信機用埋込プレート(BV9701)が必要です。

商品ラインアップ

P型2級

地区ベル有り

表示灯付の総合盤・小型総合盤です。(新商品は小型総合盤内器と露出ボックスが別売)

外観 表示灯 大型・
小型
露出型・
埋込型
設置場所 品名 品番 希望小売価格
(税抜)
P型2級 T2型

リング型

小型

露出型

屋内用

P型2級 内器

BV964401HK

24,300円

露出ボックスT2型

BV8911H

7,000円

屋外用

P型2級防雨型内器 ※

BV964501HK

38,300円

露出ボックス防雨T2型

BV8931H

7,500円

埋込型

屋内用

P型2級 内器

BV964401HK

24,300円

埋込ボックスT2型

BV8921

7,000円

屋外用

P型2級防雨型内器 ※

BV964501HK

38,300円

埋込ボックスT2型

BV8921

7,000円

P型2級 3T型

大型

露出型

屋内用

P型2級内器

BV962401HK

28,300円

露出ボックス3T型

BV8941H

8,000円

埋込型

P型2級内器

BV962401HK

28,300円

埋込ボックス3T型

BV8951

8,000円

  • ※ 雨線内でご使用ください。(防水仕様 JIS C 0920 IPX3相当)

地区ベルなし

表示灯付の総合盤・小型総合盤です。(新商品は小型総合盤内器と露出ボックスが別売)

外観 表示灯 大型・
小型
露出型・
埋込型
設置場所 品名 品番 希望小売価格
(税抜)
P型2級 T2型

リング型

小型

露出型

屋内用

P型2級内器

BV966401HK

20,500円

露出ボックスT2型

BV8911H

7,000円

屋外用

P型2級防雨型内器 ※

BV966501HK

34,500円

露出ボックス防雨T2型

BV8931H

7,500円

埋込型

屋内用

P型2級内器

BV966401HK

20,500円

埋込ボックスT2型

BV8921

7,000円

屋外用

P型2級防雨型内器 ※

BV966501HK

34,500円

埋込ボックスT2型

BV8921

7,000円

  • ※ 雨線内でご使用ください。(防水仕様 JIS C 0920 IPX3相当)

P型1級

地区ベル有り

表示灯付の総合盤・小型総合盤です。(新商品は小型総合盤内器と露出ボックスが別売)

外観 表示灯 大型・
小型
露出型・
埋込型
設置場所 品名 品番 希望小売価格
(税抜)
P型1級 T2型

リング型

小型

露出型

屋内用

P型1級

BV963401HK

27,900円

露出ボックスT2型

BV8911H

7,000円

屋外用

P型1級防雨型内器 ※

BV963501HK

41,900円

露出ボックス防雨T2型

BV8931H

7,500円

埋込型

屋内用

P型1級

BV963401HK

27,900円

埋込ボックスT2型

BV8921

7,000円

屋外用

P型1級防雨型内器 ※

BV963501HK

41,900円

埋込ボックスT2型

BV8921

7,000円

P型1級 3T型

大型

露出型

屋内用

P型1級内器

BV961401HK

31,900円

露出ボックス3T型

BV8941H

8,000円

埋込型

P型1級内器

BV961401HK

31,900円

埋込ボックス3T型

BV8951

8,000円

  • ※ 雨線内でご使用ください。(防水仕様 JIS C 0920 IPX3相当)

地区ベルなし

表示灯付の総合盤・小型総合盤です。(新商品は小型総合盤内器と露出ボックスが別売)

外観 表示灯 大型・
小型
露出型・
埋込型
設置場所 品名 品番 希望小売価格
(税抜)
P型1級 T2型

リング型

小型

露出型

屋内用

P型1級内器

BV965401HK

24,100円

露出ボックスT2型

BV8911H

7,000円

屋外用

P型1級防雨型内器 ※

BV965501HK

38,100円

露出ボックス防雨T2型

BV8931H

7,500円

埋込型

屋内用

P型1級内器

BV965401HK

24,100円

埋込ボックスT2型

BV8921

7,000円

屋外用

P型1級防雨型内器 ※

BV965501HK

38,100円

埋込ボックスT2型

BV8921

7,000円

  • ※ 雨線内でご使用ください。(防水仕様 JIS C 0920 IPX3相当)
