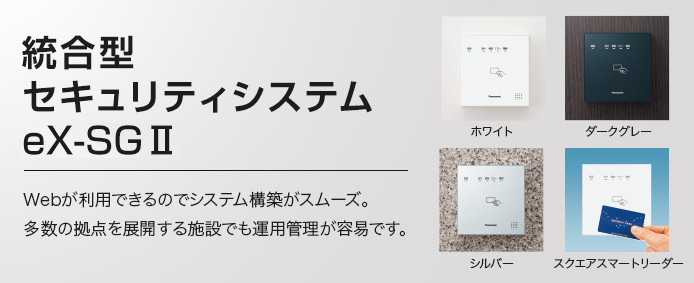

統合型セキュリティシステム eX-SG Webが利用できるのでシステム構築がスムーズ。多数の拠点を展開する施設でも運用管理が容易です。

お問い合わせ

貴社の具体的な案件について
お気軽にご相談ください。(無料)

システム構成図

120ゲートシステム(最大1,200ゲートまで対応)カメラ連動+オプション

システム構成イメージ

仕様

システム仕様

機器 接続台数/システム 接続負荷点数
管理サーバー 1台

-

セキュリティ監視装置 最大4台

-

運用者のパソコン 最大12台(同時接続)

-

電気錠コントロール盤   合計最大100台 4/8/12ゲート制御
16/32/48点入力(センサー、警報、状態)
8/16/24点出力(移報)
IOコントロール盤 最大99台 32/64点入力(センサー、警報、状態)
16/32点出力(移報)
セキュリティゲートコントロール盤 最大99台 2/4通路
エレベーター不停止コントロール盤 最大64台 32/64点出力
カードリーダー数:16台
キーボックスコントロール盤 最大5台 最大20台キーボックス接続
最大50ボックス/キーボックス
BACnetインターフェース 最大2台 移信点数 : 最大500点
火災入力点数 : 最大64点(別途火災連動GU必要)
HA通信インターフェース 最大10台   通信点数 : 最大2系統

機能仕様

分類 機能
入退室管理 施解錠操作、遠隔施解錠操作、タイムスケジュール施錠解錠操作、ゲートアクセスタイム管理、在室者管理、アンチパスバック、
グローバルアンチパスバック、ルートチェック、ツーパーソンルール、キーボックス連動、セキュリティゲート制御、
エレベーター不停止制御、ゲート一覧表示、施解錠状態表示、扉開閉状態表示、セキュリティゲート状態表示、
扉こじ開け異常監視、扉開放異常監視、施解錠異常監視、火災時電気錠一斉解錠制御
侵入監視 警戒切替操作、警戒状態表示、タイムスケジュール警戒切替、侵入警報監視、不良セット監視、清掃・巡回切替操作、
清掃・巡回時報知
履歴管理 状態履歴、警報履歴、セキュリティ監視装置操作履歴、カード操作履歴、全履歴
設備機器監視 設備機器警報監視、設備機器状態監視
カード管理 カード登録/削除、カード有効/無効、カード紛失/復旧操作、紛失カード使用警報、
カードデータ登録(専用フォーマット、CSVデータ読込)
表示 代表警報表示、状態一覧表示、警報一覧表示、オペレーター名称表示、メニュー表示、グラフィック画面表示、
グラフィック画面拡大/縮小表示、簡易グラフィック画面変更(オプション)
その他 上位IEIEJ/p(BACnet準拠)通信(オプション)、HA通信(オプション)
