同種チャイムの配線

2台以内でご使用いただく場合の配線です。

  • 設置時は2台とも新しい電池に交換してください。

1コの押釦でチャイム2台同時に鳴動

乾電池

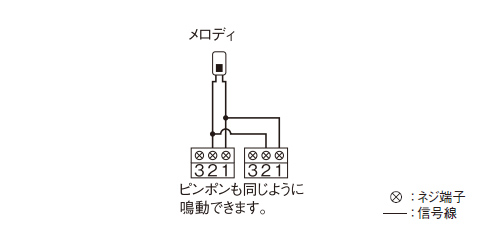

メロディサイン(2種音)EC5227W・WP

メロディサイン(2種音)
EC5227W・WP

ピンポンも同じように鳴動できます。

メロディサイン(3種音)EC5347

メロディサイン(3種音)
EC5347

EC95352(1台まで)またはWQN970W(3台まで)。
ただし、WQN970Wには別途AC100Vが必要です。

  • 注)3台以上を接続の場合はこちらをご参照ください。

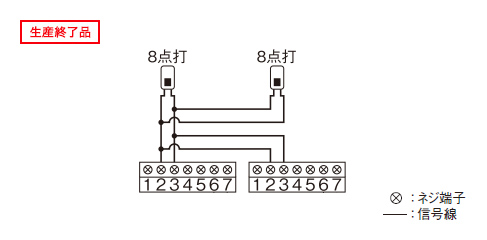

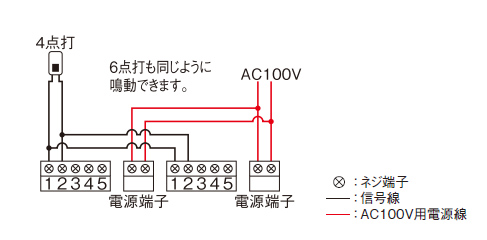

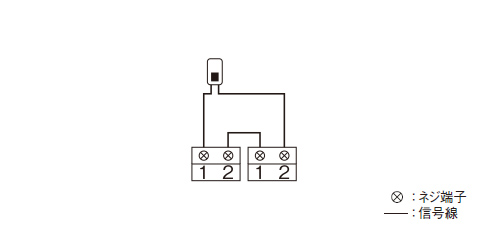

ダブルサイン・ペアオート/8 EB637K,EB6379,EC1227,EC12279

ダブルサイン・ペアオート/8
EB637K,EB6379,EC1227,EC12279

  • 注)3台以上を接続の場合はこちらをご参照ください。

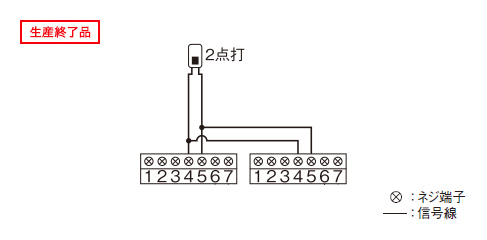

ニューサインポン、サインペット/ニューピンポン サインペット/ニューA(エース) EB147WK・WKP,EB149WP, EB157K・KP,EB159P※, EB177W,(EB167W・WP)※

ニューサインポン、サインペット/ニューピンポン
サインペット/ニューA(エース)
EB147WK・WKP,EB149WP,
EB157K・KP,EB159P※,
EB177W,(EB167W・WP)※

  • 注1)3台以上接続できません。
  • 注2)配線を誤ると、過大な電流が流れ、故障する恐れがあります。
  • ※生産終了品

AC100V

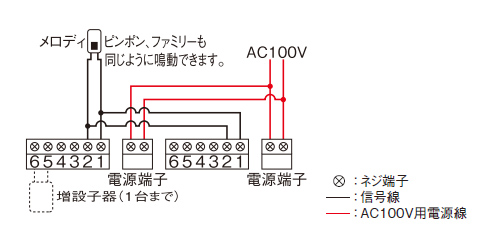

メロディサイン(3種音)EC730W

メロディサイン(3種音)
EC730W

EC95352(1台まで)またはWQN970W(3台まで)。
ただし、WQN970Wには別途AC100Vが必要です。

光るチャイム EC170・170P(電源コード付)

光るチャイム
EC170・170P(電源コード付)

  • 注)3台以上を接続の場合はこちらをご参照ください。

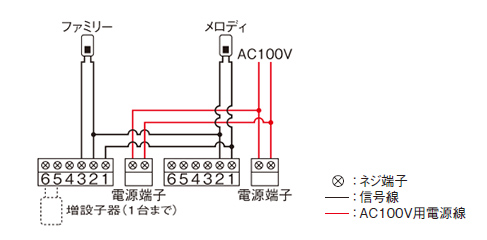

押釦2コで一方はチャイムを2台同時に、片方はチャイム1台のみ鳴動

乾電池

メロディサイン(2種音)EC5227W・WP

メロディサイン(2種音)
EC5227W・WP

メロディサイン(3種音)EC5347

メロディサイン(3種音)
EC5347

EC95352(1台まで)またはWQN970W(3台まで)。
ただし、WQN970Wには別途AC100Vが必要です。

  • 注)3台以上を接続の場合はこちらをご参照ください。

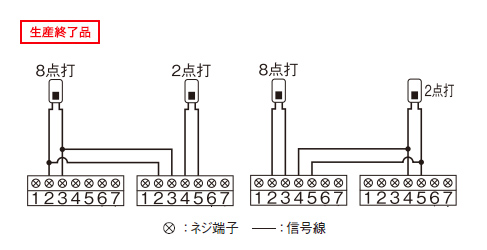

ダブルサイン・ペアオート/8 EB637K,EB6379,EC1227,EC12279

ダブルサイン・ペアオート/8
EB637K,EB6379,EC1227,EC12279

  • 注)3台以上を接続の場合はこちらをご参照ください。

AC100V

メロディサイン(3種音)EC730W

メロディサイン(3種音)
EC730W

EC95352(1台まで)またはWQN970W(3台まで)。
ただし、WQN970Wには別途AC100Vが必要です。

光るチャイム EC170・170P(電源コード付)

光るチャイム
EC170・170P(電源コード付)

  • 注)3台以上を接続の場合はこちらをご参照ください。

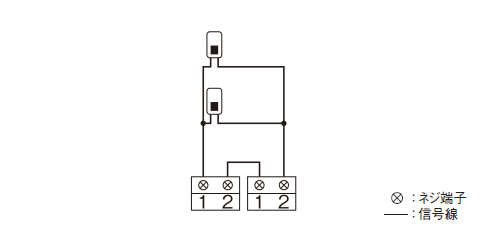

押釦2コでチャイム2台同時に鳴動

乾電池

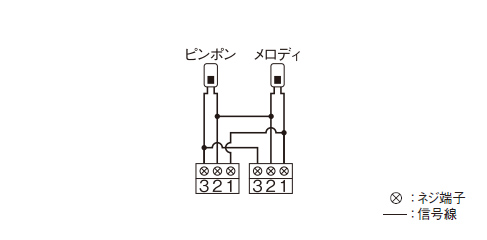

メロディサイン(2種音)EC5227W・WP

メロディサイン(2種音)
EC5227W・WP

メロディサイン(3種音)EC5347

メロディサイン(3種音)
EC5347

EC95352(1台まで)またはWQN970W(3台まで)。
ただし、WQN970Wには別途AC100Vが必要です。

  • 注)3台以上を接続の場合はこちらをご参照ください。

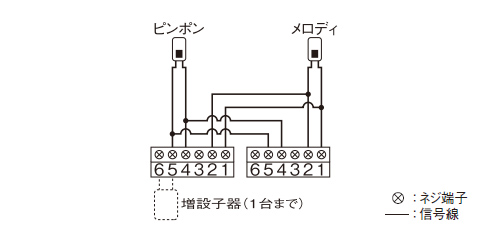

ダブルサイン・ペアオート/8 EB637K,EB6379,EC1227,EC12279

ダブルサイン・ペアオート/8
EB637K,EB6379,EC1227,EC12279

  • 注)3台以上を接続の場合はこちらをご参照ください。
ニューサインポン、サインペット/ニューピンポン サインペット/ニューA(エース) EB147WK・WKP,EB149WP, EB157K・KP,EB159P※, EB177W,(EB167W・WP)※

ニューサインポン、サインペット/ニューピンポン
サインペット/ニューA(エース)
EB147WK・WKP,EB149WP,
EB157K・KP,EB159P※,
EB177W,(EB167W・WP)※

  • 注1)3台以上接続できません。
  • 注2)配線を誤ると、過大な電流が流れ、故障する恐れがあります。
  • ※生産終了品

AC100V

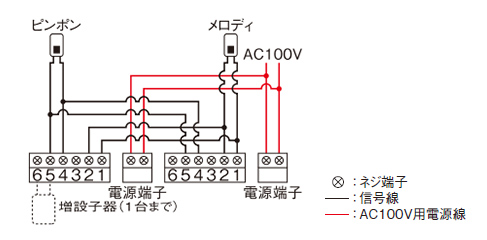

メロディサイン(3種音)EC730W

メロディサイン(3種音)
EC730W

EC95352(1台まで)またはWQN970W(3台まで)。
ただし、WQN970Wには別途AC100Vが必要です。

光るチャイム EC170・170P(電源コード付)

光るチャイム
EC170・170P(電源コード付)

  • 注)3台以上を接続の場合はこちらをご参照ください。

異種チャイムの配線

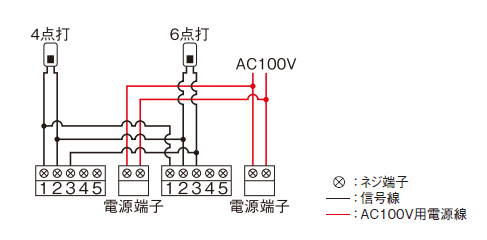

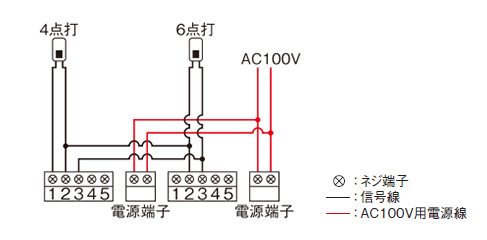

点打数・電源の違うチャイムを2台同時に鳴らす場合

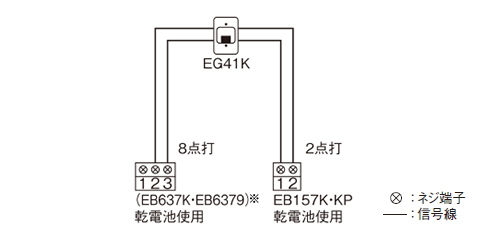

サインペット/ニューピンポン(EB157K・KP)などEG41Kと接続可能なチャイム

サインペット/ニューピンポン(EB157K・KP)などEG41Kと接続可能なチャイム

両切型押釦を使って配線してください。

  • 注)組み合わせ表(PDF)をご参照ください。
  • ※生産終了品

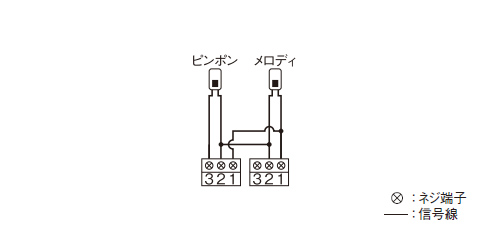

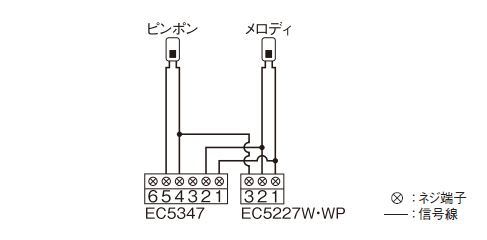

押釦2コで異種チャイムを同時に鳴動

メロディサイン(2種音)(EC5227W・WP)メロディサイン(3種音)(EC5347)

メロディサイン(2種音)(EC5227W・WP)
メロディサイン(3種音)(EC5347)

チャイムを複数台鳴動させる配線

  • 注)複数台接続する場合は極性を合わせてください。

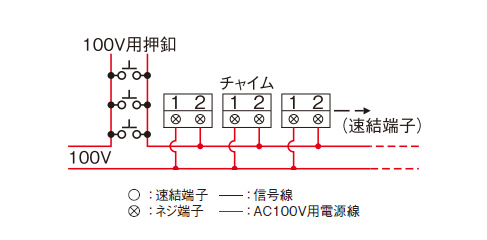

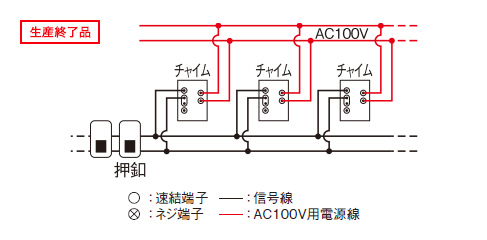

AC100V式チャイム EB720,EB721,EB722,EB723W

AC100V式チャイム
EB720,EB721,EB722,EB723W

  • 注1)押釦は並列、チャイムも並列に結線してください。
  • 注2)チャイム台数は押釦の接点容量と、チャイムの消費電流を計算してご使用ください。
    「押釦定格÷チャイム動作電流=接続可能台数」
  • 注3)EB723Wはネジ端子となります。

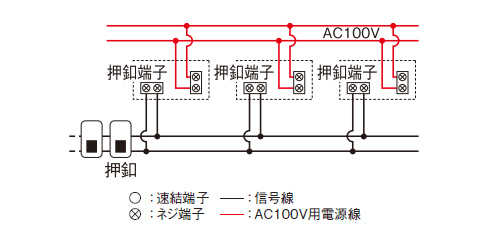

メロディサインEC710K

メロディサインEC710K

1コの押釦で2台以上のチャイムを鳴らす場合は必ず操作側端子・電源端子の極性を合わせてください。
1コの押釦で10台まで。

メロディサイン(2種音)EC721K

メロディサイン(2種音)EC721K

1コの押釦で2台以上のチャイムを鳴らす場合は必ず操作側端子・電源端子の極性を合わせてください。
1コの押釦で10台まで。

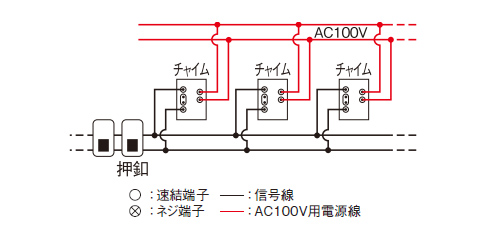

光るチャイム、メロディサイン(3種音)EC170,EC170P(電源コード付),EC730W

光るチャイム、メロディサイン(3種音)
EC170,EC170P(電源コード付),EC730W

1コの押釦で2台以上のチャイムを鳴らす場合は必ず操作側端子・電源端子の極性を合わせてください。
1コの押釦で10台まで。

  • 注)EC170とEC730Wは混在しないでください。

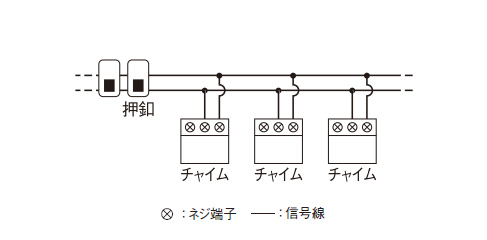

乾電池式メロディチャイム EC5227W・WP,EC5117WKP,EC5347

乾電池式メロディチャイム
EC5227W・WP,EC5117WKP,EC5347

必ず押釦端子の極性(端子番号)を合わせてください。
1コの押釦で10台まで(ただし、乾電池の消耗が早くなる場合があります)。

  • 注)必ず同一品番のチャイムをお使いください。

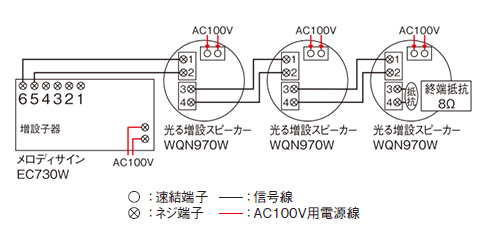

光る増設スピーカー(WQN970W)を複数台接続する場合

EC730W,EC5347

EC730W,EC5347

光る増設スピーカーは、最大3台まで接続できます。
最終端の光る増設スピーカーの替わりに増設スピーカー(EC95352)を1台接続することもできます。

  • 注1)最終端の光る増設スピーカーの出力端子(端子:③、④)には
    必ず終端抵抗(8Ω)を取り付けてください。(出荷時取り付け済み)
  • 注2)増設スピーカー(EC95352)の場合は1台のみ接続できます。
