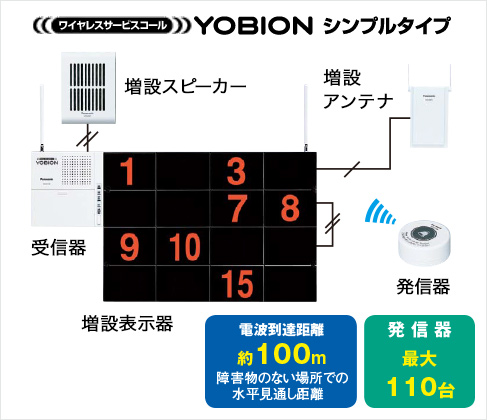

特長

受信器1台で8表示できます。
増設用表示器により表示の増設も可能です。(最大80表示)

ワイヤレスサービスコールYOBIONシンプルタイプ

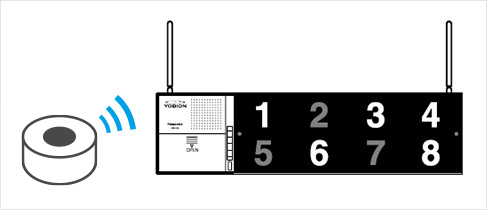

「再呼出表示」客席からの“再呼出”も表示可能

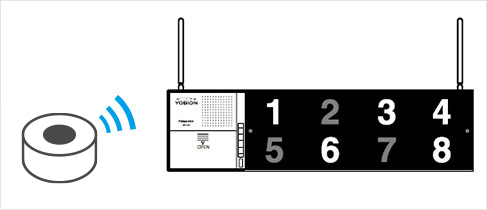

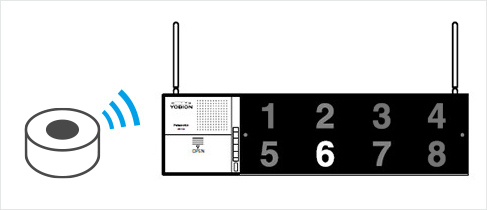

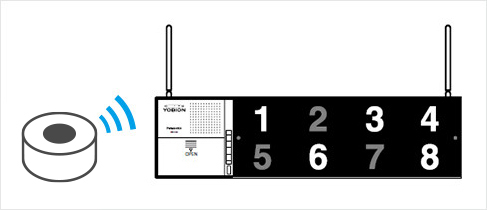

①発信器「6」が押される。

①発信器「6」が押される。

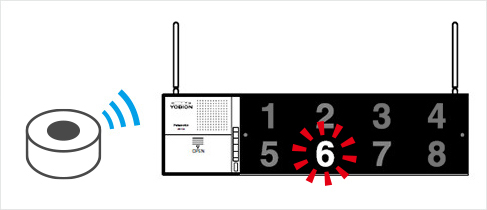

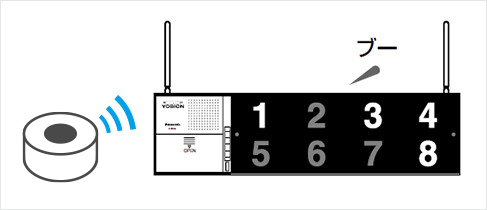

②再度、発信器「6」が押される。(点滅状態)

②再度、発信器「6」が押される。(点滅状態)

  • 同ボタン消去設定時は使用できません。

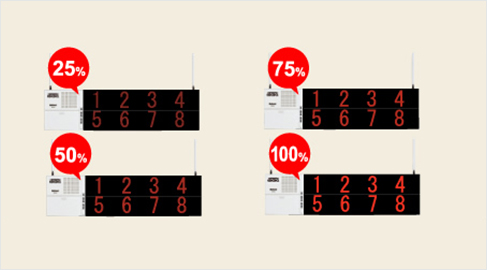

「明るさ調整」店内の雰囲気に合わせる事が可能

ご使用になる環境に合わせて表示の明るさを4段階から選択できます。

明るさ調整

「番号消去」使い方や運用に応じた番号消去の方法が選択可能

表示した番号の消去方法には4通りあります。

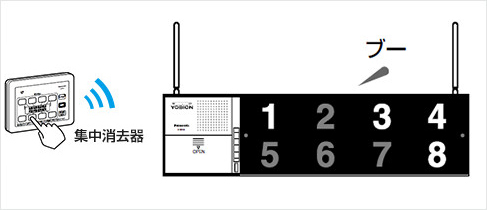

1.別ボタン消去

  1. ワイヤレス中継器は2台まで使用できます。

使用可能な消去用発信器は下記をご参考ください。

受信器 集中消去器 集中操作器 集中発信器 呼出順消去用発信器
マルチタイプ

○ ※

シンプルタイプ

-

-

  • 遠隔操作用として登録
①発信器「6」が押される。

①発信器「6」が押される。

②呼出用の発信器と別に、消去用の発信器を使って消去。

②呼出用の発信器と別に、消去用の発信器を使って消去。

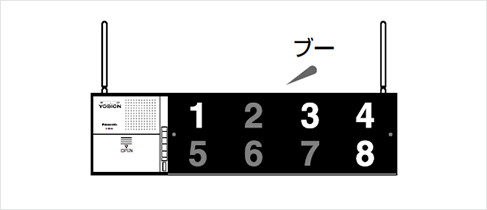

2.同ボタン消去

  • ワイヤレス中継器の使用は1台のみとなります。

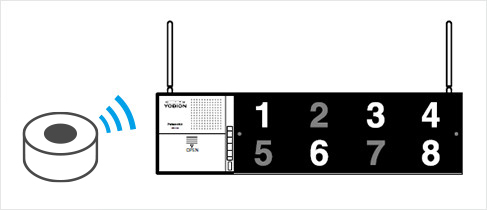

①発信器「6」が押される。

①発信器「6」が押される。

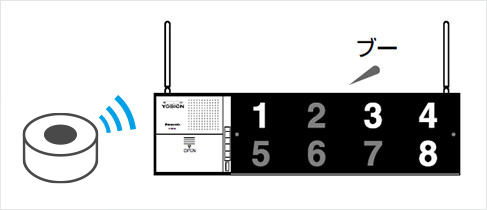

②再度、発信器「6」が押される。呼出した発信器を再度押すと消去。

②再度、発信器「6」が押される。
呼出した発信器を再度押すと消去。

3.タイマー消去

  1. ワイヤレス中継器は2台まで使用できます。
①発信器「6」が押される。

①発信器「6」が押される。

②表示したあと設定時間が経過すると自動的に消去。(10秒~5分)

②表示したあと設定時間が経過すると自動的に消去。(10秒~5分)

4.長押し消去

  1. 発信器は1.5秒長押し消去機能付(ECE3336、ECE3346、ECE3316)をお選びください。
  2. 受信器側の消去モードは別ボタン消去にしてご使用ください。ワイヤレス中継器は2台まで使用できます。
①発信器「6」が押される。

①発信器「6」が押される。

②「6」の発信器が1.5秒長押しされると消去。

②「6」の発信器が1.5秒長押しされると消去。

商品ラインアップ

受信器

ECE3152
ECE3152

希望小売価格 110,000円(税抜)

小型電力型ワイヤレスサービスコール
受信器(シンプルタイプ)

副表示器

ECE3157
ECE3157

希望小売価格 55,000円(税抜)

小型電力型ワイヤレスサービスコール
増設表示器(シンプルタイプ)

発信器

卓上型発信器 ファンシー

タイプ 外観 品番 品名 希望小売価格
(税抜)

卓上型

ECE3342J01

マンゴーオレンジ

ECE3342J01

小電力型ワイヤレス
発信器ファンシー

12,000円

ECE3342A04

モカブラウン

ECE3342A04

ECE3342A03

ラテブラウン

ECE3342A03

卓上型
(1.5秒長押し
消去機能付)

ECE3346J01

マンゴーオレンジ

ECE3346J01

14,000円

ECE3346A04

モカブラウン

ECE3346A04

ECE3346A03

ラテブラウン

ECE3346A03

取付金具

ECE3640W

ホワイト

ECE3640W

発信器ファンシー用
取付金具

590円

ECE3640A04

モカブラウン

ECE3640A04

卓上型発信器 みやび

タイプ 外観 品番 品名 希望小売価格
(税抜)

卓上型

ECE3332B02

黒墨
(こくぼく)

ECE3332B02

小電力型ワイヤレス
発信器みやび

15,000円

卓上型
(1.5秒長押し
消去機能付)

ECE3336B02

ECE3336B02

17,000円

卓上型発信器

タイプ 外観 品番 品名 希望小売価格
(税抜)

卓上型

ECE3313W

ホワイト

ECE3313W

小電力型ワイヤレス
サービスコール
卓上型発信器

12,000円

ECE3313H

ダークグレー

ECE3313H

ECE3313A01

ミディアム
ブラウン

ECE3313A01

卓上型
(1.5秒長押し
消去機能付)

ECE3316W

ホワイト

ECE3316W

14,000円

ECE3316H

ダークグレー

ECE3316H

ECE3316A01

ミディアム
ブラウン

ECE3316A01

取付金具

ECE3610 ECE3611

-

ECE3610

卓上型発信器用取付金具
※テーブル取付可能厚:
12.5mm~44mm

500円

ECE3611

卓上型発信器用取付金具
※テーブル取付可能厚:
44mm~70mm
※適合機種 ECE3313・ECE3316

卓上型発信器
(メニュースタンド付)

ECE3723W

ホワイト

ECE3723W

小電力型ワイヤレスサービスコール
卓上型発信器
(メニュー
スタンド付)

15,500円

その他発信器

タイプ 外観 品番 品名・仕様 希望小売価格
(税抜)

壁掛型

ECE3323

ECE3323

小電力型ワイヤレスサービスコール
壁掛型発信器

12,000円

ペンダント型

ECE1706KP

ECE1706KP

小電力型ワイヤレスコール
ペンダント発信器
※呼出順消去用には使用できません。

11,800円

センサー型

ECE1801P

ECE1801P

小電力型ワイヤレスコール
熱線センサー発信器

21,800円

集中操作器

ECE3251

ECE3251

小電力型ワイヤレスサービスコール
集中操作器
※遠隔操作、8つまでの任意の番号呼出もできます

28,100円

集中消去器

ECE3206

ECE3206

小電力型ワイヤレスサービスコール
集中消去器
※ECE3107使用時も1台で消去できます。

27,000円

関連商品

ECE3501

増設アンテナ

ECE3501

希望小売価格 22,000円(税抜)

小型電力型ワイヤレス用アンテナ(2台まで)

適合埋込ボックス

SHN811K

希望小売価格 5,300円(税抜)

埋込ボックス(1コ用)

ECE1680

中継器

使用範囲の拡大に使用します。

ECE1680

希望小売価格 25,000円(税抜)

小型電力型ワイヤレス中継器

EC95352

増設スピーカー

EC95352

希望小売価格 1,800円(税抜)

増設スピーカー(1台まで)

  • 光る増設スピーカー(WQN970W)も接続できます。(3台まで)ただし、別途AC100V電源が必要です。
WQN970W

光る増設スピーカー

WQN970W

希望小売価格 8,000円(税抜)

  • 受信器からの配線が必要です。
ECE3650

天井吊り下げ金具

ECE3650

希望小売価格 6,800円(税抜)

  • 天井吊り下げ金具はパイプ吊具と組み合わせてご使用ください。
FP02091K

パイプ吊具

FP02091K

希望小売価格 8,100円(税抜)

仕様・寸法図

仕様

品番 ECE3152 ECE3157

定格電圧

AC100V 50/60Hz

消費電力

全表示時:18W 待機時:4W

全表示時:9W 待機時:2W

使用周波数

CH.1(426.0250)MHz CH.3(426.0500)MHz
CH.5(426.0750)MHz CH.7(426.1000)MHz
※1 ●周波数設定スイッチにより選択

-

電波到達距離

障害物のない場所での水平見通し距離 約100m
(周囲環境により短くなる場合があります。)※2
-

音量

大:約70dB以上 中:約60dB 小:約50dB(前方1m)

-(音は出ません)

音色

表示点灯時:「ポーン」「ピンポンA」「ピンポンB」
「ポロロン」「ブー」「メロディA」「メロディB」「無音」
消去時:「ブー」「無音」

-

番号表示ランプ

LED

使用周囲温度

0℃~+40℃

質量

約1.5kg

約1.2kg

配線距離

-

受信器~増設表示器 最遠長50m

付属品

電源コード(約1.7m)発信器用番号シール1~32
集中操作器用番号シール1~8

電源送り線(約0.4m)番号ラベル1~32※3
集中操作器用番号シール1~32

表示機能

同釦消去 別釦消去 タイマー消去

ECE3152と連動※4

来客センサー

2系統(ワイヤレス1系統、接点入力1系統)

-

来客センサー表示

来客報知LED

-

接点出力

無電圧a接点(DC30V1Aまで)
来客時、表示点灯時

-

接点出力時間

3秒、表示の間連続(来客報知時は5秒)

-

  1. 発信器・送信器と周波数CHを合わせてください。
  2. 電波が届きにくい場合は、中継器または増設アンテナをご使用いただき、動作をご確認ください。
  3. 番号ラベル33以降および松・竹・梅などの数字以外のラベルはUオーダーにて対応します。
  4. 集中消去器で表示消去する場合は、8窓ごとに集中消去器が必要です。

寸法図(寸法表示単位:mm)

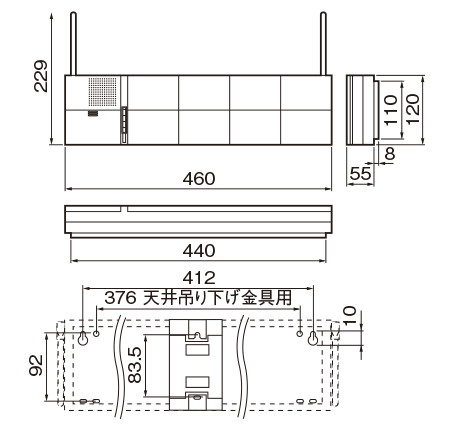

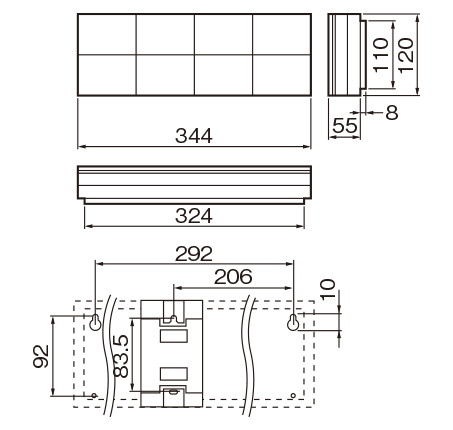

ECE3152

ECE3152

ECE3157

ECE3157

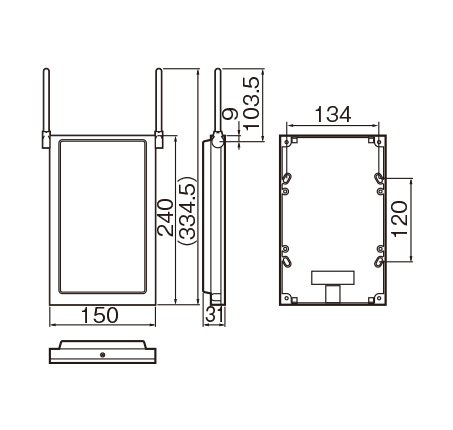

ECE3501

ECE3501

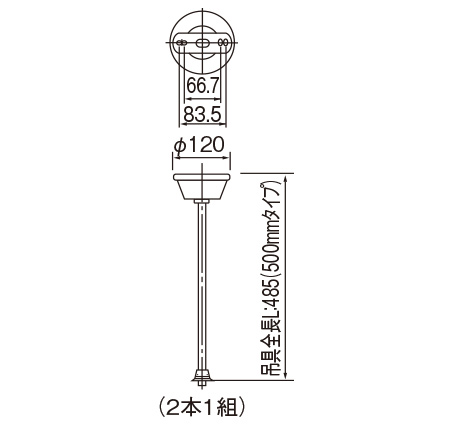

FP02091K

FP02091K

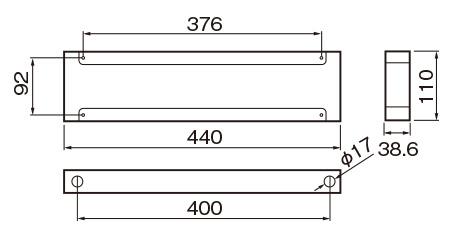

ECE3650

ECE3650

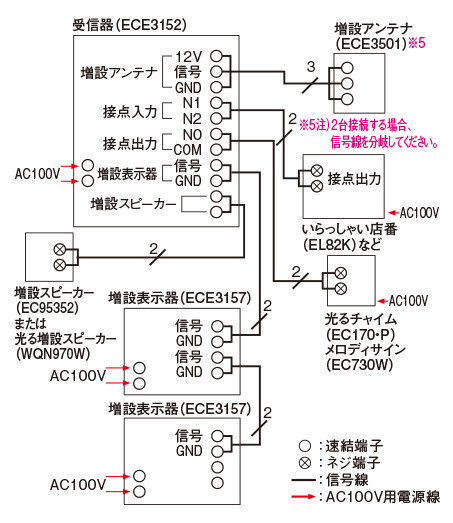

結線図

結線図
