製品詳細

Dポール 防水コンセント用

Dポール 防水コンセント用
  • ダブルコンセント

 DDP100S

 DDP100B

希望小売価格 27,000円<税抜>

(S:シルバー、 B:ブラック)
質量:約2.8kg

防水コンセント(2コ口)取付例

材質 アルミ(アルマイト処理)
全長 850mm
地上高さ 500mm
設置方法

コンクリート埋設、土中埋設※

※)土中埋設時は、別途Dポール用根かせプレート(DDP901)が必要です。

設置場所 屋外
主な
取付対象機器
(別売品)

・防水コンセント(2コ口)

WK4602SK

(ホワイトシルバー)

WK4602BK

(ブラック)

・カバー付接地防水コンセント(簡易鍵付)

WK4702S

(ホワイトシルバー)

WK4702B

(ブラック)

寸法図

DDP100S・BCLOSE

Dポール フラットタイプ 防水コンセント用

Dポール フラットタイプ 防水コンセント用
  • ダブルコンセント

 DDP141S

 DDP141B

希望小売価格 26,500円<税抜>

(S:シルバー、 B:ブラック)
質量:約2.5kg

防水コンセント(2コ口)取付例

材質 アルミ(アルマイト処理)
全長 850mm
地上高さ 500mm
設置方法

コンクリート埋設、土中埋設※

※)土中埋設時には、別途Dポールフラットタイプ用根かせプレート
DDP903(センター用)
または、
DDP904(片寄せ用)が必要です。

設置場所 屋外
主な
取付対象機器
(別売品)

・防水コンセント(2コ口)

WK4602SK

(ホワイトシルバー)

WK4602BK

(ブラック)

・カバー付接地防水コンセント(簡易鍵付)

WK4702S

(ホワイトシルバー)

WK4702B

(ブラック)

寸法図

DDP141S・BCLOSE

Dポール フラットタイプ 防水コンセント用(両面取付)

Dポール フラットタイプ 防水コンセント用(両面取付)
  • ダブルコンセント

 DDP142S

 DDP142B

希望小売価格 29,500円<税抜>

(S:シルバー、 B:ブラック)
質量:約2.5kg

防水コンセント(2コ口×2)取付例

片面をスイッチにすることもできます。

材質 アルミ(アルマイト処理)
全長 850mm
地上高さ 500mm
設置方法

コンクリート埋設、土中埋設※

※)土中埋設時には、別途Dポールフラットタイプ用根かせプレート
DDP903(センター用)
または、
DDP904(片寄せ用)が必要です。

設置場所 屋外
主な
取付対象機器
(別売品)

・防雨スイッチガードプレート(簡易鍵付)

WTC7981S

(ホワイトシルバー)

WTC7981B

(ブラック)

・「入」「切」表示スイッチセット〈20A〉

WTC52611W

(ホワイト)

・防水コンセント(2コ口)

WK4602SK

(ホワイトシルバー)

WK4602BK

(ブラック)

・カバー付接地防水コンセント(簡易鍵付)

WK4702S

(ホワイトシルバー)

WK4702B

(ブラック)

寸法図

DDP141S・BCLOSE

Dポール 防水コンセント用ベース付

Dポール 防水コンセント用ベースタイプ
  • ダブルコンセント
  • ベースプレート方式

 DDP300S

希望小売価格 32,500円<税抜>

(シルバー)
質量:約2.2kg

防水コンセント(2コ口)取付例

材質 アルミ(アルマイト処理)
全長 500mm
地上高さ 500mm
設置方法

ベースプレート方式

設置場所 屋外
主な
取付対象機器
(別売品)

・防水コンセント(2コ口)

WK4602SK

(ホワイトシルバー)

WK4602BK

(ブラック)

・カバー付接地防水コンセント(簡易鍵付)

WK4702S

(ホワイトシルバー)

WK4702B

(ブラック)

寸法図

DDP300SCLOSE

Dポール 防水コンセント用(スイッチ併設用)

Dポール 防水コンセント用(スイッチ併設用)
  • ダブルコンセント
  • スイッチ併設

 DDP110S

 DDP110B

希望小売価格 30,500円<税抜>

(S:シルバー、 B:ブラック)
質量:約3.2kg

スイッチ<20A>防雨スイッチガードプレートコンセント(2コ口)取付例

材質 アルミ(アルマイト処理)
全長 1000mm
地上高さ 650mm
設置方法

コンクリート埋設、土中埋設※

※)土中埋設時は、別途Dポール用根かせプレート(DDP901)が必要です。

設置場所 屋外
主な
取付対象機器
(別売品)

<スイッチ取付側>

・防雨スイッチガードプレート(簡易鍵付)

WTC7981S

(ホワイトシルバー)

WTC7981B

(ブラック)

・「入」「切」表示スイッチセット〈20A〉

WTC52611W

(ホワイト)

<コンセント取付箇所>

・防水コンセント(2コ口)

WK4602SK

(ホワイトシルバー)

WK4602BK

(ブラック)

・カバー付接地防水コンセント(簡易鍵付)

WK4702S

(ホワイトシルバー)

WK4702B

(ブラック)

寸法図

DDP110S・BCLOSE

Dポール 防水コンセント用ワイド

Dポール 防水コンセント用ワイド
  • トリプルコンセント

 DDP120S

 DDP120B

希望小売価格 33,000円<税抜>

(S:シルバー、 B:ブラック)
質量:約2.8kg

防水コンセント(3コ口)取付例

材質 アルミ(アルマイト処理)
全長 850mm
地上高さ 500mm
設置方法

コンクリート埋設、土中埋設※

※)土中埋設時は、別途Dポール用根かせプレート(DDP902)が必要です。

設置場所 屋外
主な
取付対象機器
(別売品)

・防水コンセント(3コ口)

WK4603S

(ホワイトシルバー)

WK4603B

(ブラック)

・[電子]EEスイッチ付フル接地防水コンセント

EE4553S

(ホワイトシルバー)

EE4553B

(ブラック)

寸法図

DDP120S・BCLOSE

関連部品

Dポール用 根かせプレート

Dポール用 根かせプレート

 DDP901

 DDP902

希望小売価格 3,350円<税抜>

(シルバー)
質量:約0.5kg

取付対象Dポール品番
DDP901 DDP100S,DDP100B,DDP110S,DDP110B
DDP902 DDP120S,DDP120B

注)土中埋設時は、必ずご使用ください。
EV・PHEV充電用にはご使用いただけません。必ずコンクリート根巻きを施してください。

Dポール フラットタイプ用 根かせプレート(センター用)

Dポール フラットタイプ用
根かせプレート(センター用)

 DDP903

希望小売価格 3,350円<税抜>

(シルバー)
質量:約0.5kg

取付対象Dポール品番 DDP141S,DDP141B,DDP142S,DDP142B

注)土中埋設時は、必ずご使用ください。
フラットタイプEV・PHEV充電用にはご使用いただけません。必ずコンクリート根巻きを施してください。

Dポール フラットタイプ用 根かせプレート(片寄せ用)

Dポール フラットタイプ用
根かせプレート(片寄せ用)

 DDP904

希望小売価格 3,350円<税抜>

(シルバー)
質量:約0.5kg

取付対象Dポール品番 DDP141S,DDP141B,DDP142S,DDP142B

注)土中埋設時は、必ずご使用ください。
フラットタイプEV・PHEV充電用にはご使用いただけません。必ずコンクリート根巻きを施してください。

施工上のご注意

  • 次の場所には設置しないでください。
    • 階段・避難口などの付近で避難の支障となる場所。
    • 取付機器の使用環境を超えるおそれのある地域。
  • 人が通行する場所、およびぶつかる可能性の高い場所、車のぶつかるような場所、植栽に埋もれる場所をさけて設置してください。
  • 車が通るところに設置する場合は必ず防護柵などを設置して、製品への衝突対策をしてください。
  • 配線工事は、必ず「電気工事士」の資格のある方が施工してください。
  • 配線工事は「内線規程」に基づいて施工してください。
  • 必ず専用回路を設けてください。
  • 使用する配線種類は、取付機器の施工説明書に従って選定してください。
  • 配線は、地中埋設工事になりますので、300mm以上埋設し必ずケーブル保護管を使用し、地中での接続はしないでください。また車両その他重量物による圧力がかかる地中埋設工事は、JIS C 3653(電力用ケーブルの地中埋設の施工方法)によって施工してください。
  • 製品の腐食の原因となりますので、傷をつけないよう十分に気をつけてください。
  • 本製品に落下など強い衝撃を加えると破損、傷の原因となりますので丁寧に扱ってください。
  • 開梱作業時は、刃物などで製品に傷をつけないよう十分に気をつけてください。
  • 施工後、取扱説明書・施工説明書をお客様にお渡しください。
  • 製品に付着したリシンやモルタル・コンクリートなどは速やかに清掃してください。
  • 製品に水をかけて清掃しないでください。
  • 施工時の汚れ落しにシンナー、塩酸などは使用しないでください。
  • Dポールに銅板やラスなどの異種金属が接触すると電気腐食の原因になりますので、直接接触しないように絶縁処理などを施してください。
  • Dポール内部への水溜まり防止のため、基礎部に割栗石を敷いてください。

施工手順

コンクリート埋設の場合

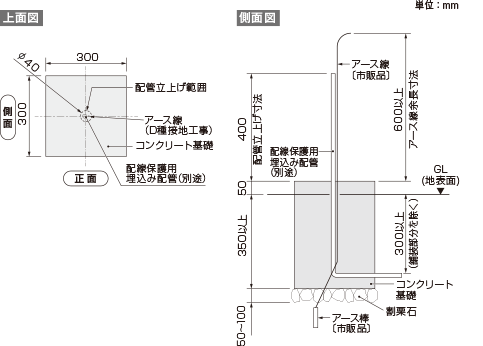

1)埋設穴を確保する

右図のようにコンクリート基礎寸法をとり、
深さ50~100mm分の割栗石を敷く。

コンクリート基礎の条件
コンクリート強度:160 kgf/cm2以上

2)配線保護用埋込み配管を地中に配管する

3)アースを接地する

4)Dポールを建柱する

  • ケーブルの引き出し口付近まで配管を立ち上げておく。
  • このとき配線保護用埋込み配管には、ケーブルを通しておく。
  • アース端子ねじにアース線を接続する。

5)埋め戻す

  • GLラベルが完全に隠れるようにコンクリートで埋め戻しDポールを固定する。
  • このとき方向を合わせ傾き・曲がりがないよう調整する。
  • コンクリート根巻き部分が乾いた後、充分に養生してから水切り勾配を付けて仕上げ、周囲の土を突き固める。
  • ポール地際部が水や土砂に覆われることがないよう、コンクリート立ち上げ部を地表面より出た状態に仕上げる。

6)器具を取り付ける

  • 取付対象器具を確認し、取り付ける。
  • 取り付けは、機器の施工説明書に従い施工する。

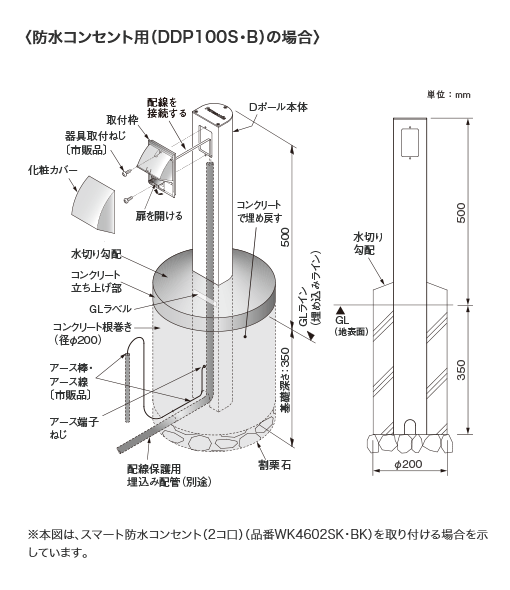

防水コンセント用(DDP100S・B)の場合

ベース付の場合

コンクリート基礎

コンクリート基礎

ご注意

  • 地中埋設配線工事は、電気工事士の有資格者が「内線規程」に従って施工してください。
  • コンクリート基礎面は傾き1°以内で仕上げてください。

コンクリート基礎の条件
コンクリート強度:160 kgf/cm2以上

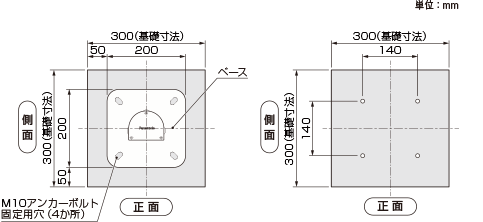

アンカーボルト施工寸法

ベースタイプ施工の場合:アンカーボルト施工寸法

ご注意

  • 下穴径やアンカーボルトの施工については、各メーカーの説明書に従ってください。

1)アンカーボルト打ち込み穴をあける

  • アンカーボルトを40mm以上埋め込めるように下穴をあける。

2)アンカーボルトを打ち込む

  • アンカーボルトは引抜き強度300kgf以上を使用し、40mm以上埋め込む。

3)Dポールを建柱する

  • アース線をアース端子ねじに接続する。
  • Dポールをアンカーボルト用ナットで固定する。

4)キャップを取り付ける

  • 防さび、安全のために、キャップをアンカーボルトに取り付ける。

5)器具を取り付ける

  • 取付対象機器を確認し、取り付ける。
  • 取り付けは、機器の施工説明書に従い施工する。

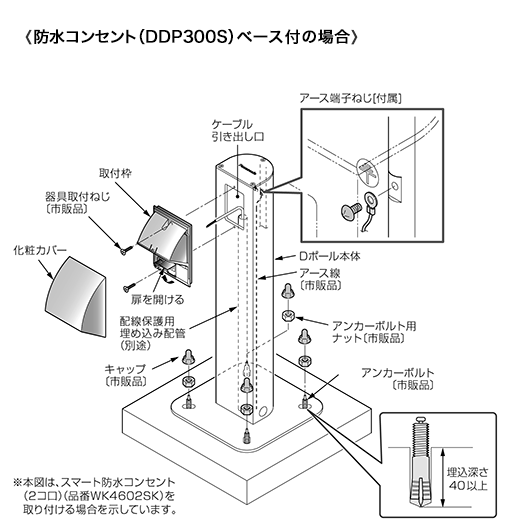

防水コンセント(DDP300S)ベース付の場合

ご注意

  • 地中埋設配線工事は、電気工事士の有資格者が「内線規程」に従って施工してください。
  • 施工は、必ずコンクリートで根巻きを施してください。 製品の転倒や腐食の原因になります。

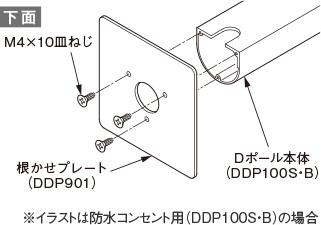

土中埋設の場合

土中埋設が
可能な商品
品番 適用根かせ
プレート
防水コンセント用  DDP100  DDP901(センター用)
防水コンセント用
(スイッチ併設用)
 DDP110
防水コンセント用
ワイド
 DDP120  DDP902(センター用)
フラットタイプ
防水コンセント用
 DDP141  DDP903(センター用)
 DDP904(片寄せ用)
フラットタイプ
防水コンセント用
(両面取付)
 DDP142
  • 土中埋設による施工は、必ず「根かせプレート」と組み合わせて施工してください。
  • 土中埋設の強度や耐久性はコンクリート根巻きよりも劣ります。
  • EV・PHEV充電用Dポールは、必ずコンクリート根巻きを施してください。
土中埋没の場合

施工完了後、施工説明書に同梱されている警告ラベルを貼り付けてください。

注)推奨貼付位置またはお客様の任意の位置に貼り付けてください。
