[EV・PHEV充電用] 充電ボックス ELSEEV cabi(エルシーヴ キャビ) パブリックエリア向け|プライベートエリア向け|壁面取付タイプ[EV・PHEV充電用] 充電ボックス ELSEEV cabi(エルシーヴ キャビ) パブリックエリア向け|プライベートエリア向け|壁面取付タイプ

特長

デザイン

住宅やオフィスなどの建物の外観に調和するシンプルなデザイン。

デザイン

拡張性

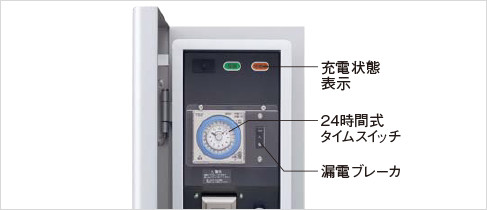

200Vタイプのほか100Vタイプもラインアップ。オプションで、24時間式タイムスイッチ、漏電ブレーカ、充電状態表示ランプの取り付けが可能。

拡張性

安全性・機能性

インターロック機構を搭載し、扉には鍵付ハンドルを採用。
夜間でも操作しやすいよう手元表示灯を内蔵。

安全性・機能性

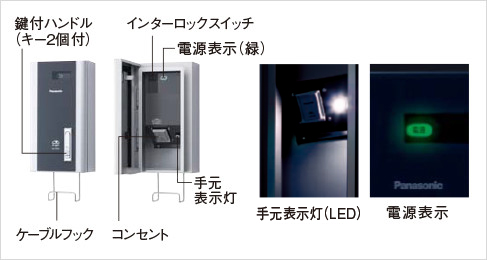

充電ボックス ELSEEV cabi本体説明図

  • 商品に充電ケーブル・プラグは含まれません。

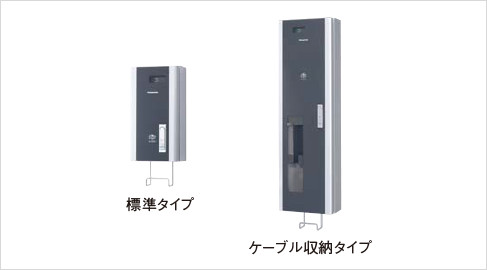

商品ラインアップ

タイプ 種類 品番 定格 質量 希望小売価格(税抜)
標準タイプ 200V用 200V用 BPE021 20A 200V AC 約7kg 54,700円
100V用 100V用 BPE011 15A 100V AC 54,300円
ケーブル収納タイプ 200V用 200V用 BPE221 20A 200V AC 約15kg 82,000円
100V用 100V用 BPE211 15A 100V AC 81,600円

標準タイプ 採用上のご注意

ご使用の充電ケーブルの電源プラグ本体(栓刃部含まず)からコントロールボックスまでの長さが250mm以上あれば使用できます。それ以下の場合は、コントロールボックスが扉に干渉するおそれがあります。あらかじめ長さをご確認の上、ご採用ください。

ケーブル収納タイプ 採用上のご注意

車種によって付属の充電ケーブルのコントロールボックスの大きさが異なります。収納できない場合がありますので、必ず対応車種をご確認の上、ご採用ください。

充電ケーブルが標準長さ以外のものは収納できません。

  • 対応車種(2018年4月現在)
    三菱自動車工業株式会社 i-MiEV(5m)、MINICAB-MiEV(5m)、MINICAB-MiEV TRUCK(5m)、アウトランダーPHEV(5m)、日産自動車株式会社 LEAF(7.5m)、トヨタ自動車株式会社 プリウスPHV(7.5m)
    ( )内は車載充電ケーブルの標準長さ
  • 充電ケーブルの使用温度範囲外での充電は行わないでください。
  • 充電ケーブルを収納した状態での充電は行わないでください。

寸法図・仕様

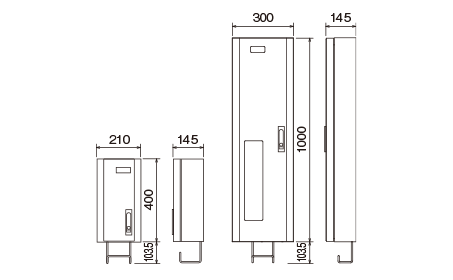

寸法図(寸法表示単位:mm)

寸法図

仕様

定格 20A 200V AC(単相)(BPE021、BPE221)
15A 100V AC(単相)(BPE011、BPE211)
筐体材質 鋼板
使用温度範囲 -10℃~+40℃
防水保護等級 JIS C 0920 IP44相当(扉を閉めた状態)
設置方法 壁付け方式
設置場所 屋内・屋側
一般社団法人 日本配線システム工業会規格(JWDS0035)適合品です。

オプション

必要に応じて工場出荷時取り付け可能なオプション仕様です。

オプション

標準品本体価格に、下記オプション価格を加算してください。

オプション仕様 オプション価格
(税抜)
ハンドル
変更
①鍵付ハンドル
(鍵番号違い)
+4,600円
機能追加 ②充電状態表示(赤) +2,800円
③24時間式タイムスイッチ
(停電補償付)
+13,000円
④漏電ブレーカ +6,650円
  • ●オプション品のご注文方法
    標準品番の末尾に「9」をつけて、オプション名と合わせてご指示ください。

接続方法

プラグの接続方法

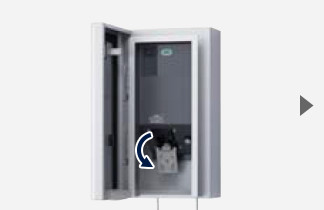

扉を開けコンセントカバーを開く。

扉を開けコンセントカバーを開く。

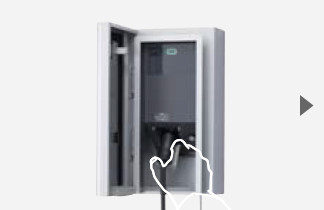

(専用)電源プラグをコンセントに挿入する。

(専用)電源プラグをコンセントに挿入する。

コンセントカバー部にプラグの突起部が引っ掛かり、ロックされます。
注1・2

ケーブルを通線口に通し、扉を閉め鍵をかける。

ケーブルを通線口に通し、扉を閉め鍵をかける。

・扉が確実に閉まらないと充電できません。
・ケーブルは無理に曲げないでください。
注3

注1)
電源プラグはしっかりと奥まで差し込んでロックをしてください。 差し込み不十分な場合、焼損や火災の原因となります。
注2)
差し込み後、プラグを軽く引き、抜けないことを確認してください。
注3)
感電および火災の恐れがありますので、ケーブルを扉で挟み込まないように注意して閉じてください。
  • 充電開始・終了作業につきましては車両側の取扱説明書に従って作業してください。

EV充電用コンセント適用プラグについて

当社のEV充電用コンセントは、日本配線システム工業会規格JWDS-0033に準拠した電源プラグに対応しています。
EV・PHEVの充電には専用電源プラグをご使用ください。

EV充電用コンセント適用プラグについて
  •  [EV・PHEV充電用]電源プラグ以外のプラグを使用する場合、通電は可能ですがロック機能は働きません。
    また、次のプラグについては、使用できませんのでご注意ください。

200V・100Vのプラグ形状一覧図

  • 2017年発売のプリウスPHVを、車両に付属の充電ケーブルで充電する場合で、電源プラグを100V用にしたときは、通電は可能ですがロック機能は働きません。
    充電ケーブルのコントロールユニットは、コンセントや電源プラグへの負荷を軽減するためにフック等に引っ掛けて使用してください。

EV充電用コンセントのロック機構

電気自動車の充電ケーブルに求められる抜け防止機能としてコンセントカバーと(専用)電源プラグの突起部が引っかかりロックされる構造です。電源プラグをコンセントに差し込むだけで簡単に接続でき、操作性に優れています。

  • 電源プラグはしっかりと奥まで差し込んでロックをしてください。 差し込み不十分な場合、焼損や火災の原因となります。
EV充電用コンセントのロック機構
