[EV・PHEV充電用] ELSEEV mine(マイン) 住まいの外観にマッチするスマートなデザインの充電用コンセントスタンドです。[EV・PHEV充電用] ELSEEV mine(マイン) 住まいの外観にマッチするスマートなデザインの充電用コンセントスタンドです。

特長

デザイン

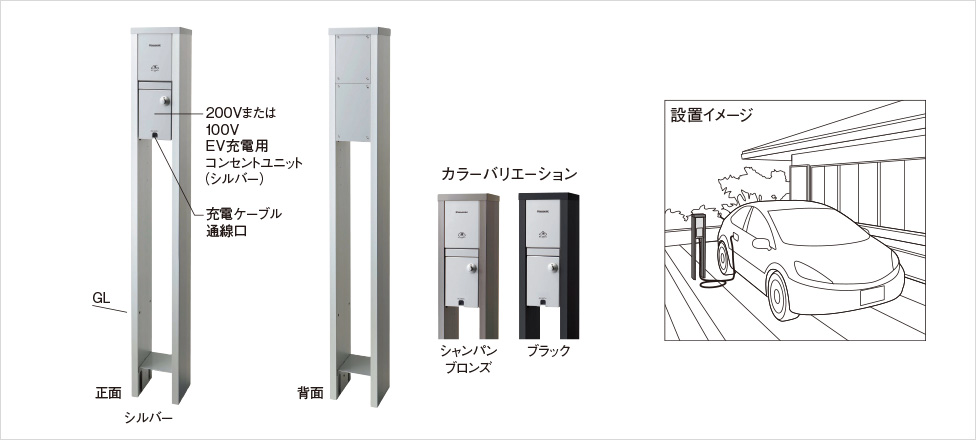

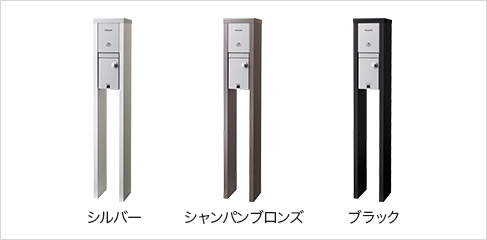

住まいやオフィスなどの駐車スペースにマッチするスマートなデザインを採用。建物の外構に調和するシルバー、シャンパンブロンズ、ブラックの3色をご用意。

デザイン

拡張性

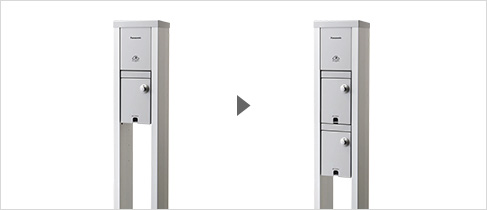

200Vまたは100Vコンセントユニットを標準で1個搭載。さらに、コンセントユニット1個を追加設置可能。

拡張性

安全性・機能性

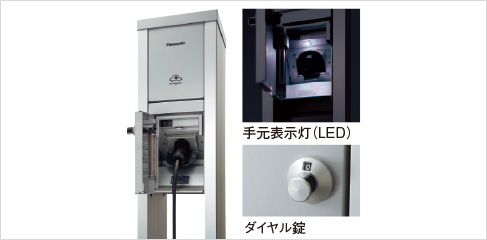

ダイヤル錠、インターロックを採用し、安全性を重視。夜間でも操作しやすいよう手元表示灯を内蔵。

安全性・機能性
設置イメージ
  • 商品に充電ケーブル・プラグは含まれません。

商品ラインアップ

種類 品番 コンセントユニット 質量 希望小売価格(税抜)
200V用200V用 DNM021S 200V用×1 シルバー 約14.4kg 99,800円
DNM021Q シャンパンブロンズ
DNM021B ブラック
100V用100V用 DNM011S 100V用×1 シルバー 99,400円
DNM011Q シャンパンブロンズ
DNM011B ブラック

採用上のご注意

ご使用の充電ケーブルの電源プラグ本体(栓刃部含まず)からコントロールボックスまでの長さが250mm以上あれば使用できます。それ以下の場合は、コントロールボックスが扉に干渉するおそれがあります。あらかじめ長さをご確認の上、ご採用ください。

採用上のご注意

寸法図 ・仕様

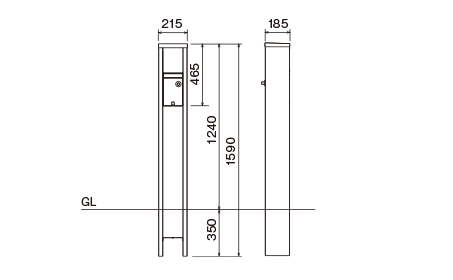

寸法図(寸法表示単位:mm)

寸法図

仕様

定格 20A 200V AC(単相)(DNM021S・Q・B)
15A 100V AC(単相)(DNM011S・Q・B)
筐体材質 (フレーム) アルミ
使用温度範囲 -10℃~+40℃
防水保護等級 JIS C 0920 IP44相当(扉を閉めた状態)
設置方法 埋め込み方式
設置場所 屋内・屋外
一般社団法人 日本配線システム工業会規格
一般社団法人 日本配線システム工業会規格(JWDS0035)適合品です。

関連商品

充電スタンド本体に取り付ける増設用コンセントです。

  • ダイヤル錠施錠時は必ず1回転以上回してください。番号は変更・指定できません。

充電スタンド本体に取り付ける増設用コンセントです。

種類 品番 定格 質量 希望小売価格(税抜)
200V用(15A・20A兼用)200V用 DNM2010 20A 200V AC シルバー 約3.1kg 39,800円
100V用100V用 DNM1010 15A 100V AC シルバー 約3.1kg 39,400円
  • 充電スタンド本体への増設・交換専用です。それ以外の用途では使用しないでください。

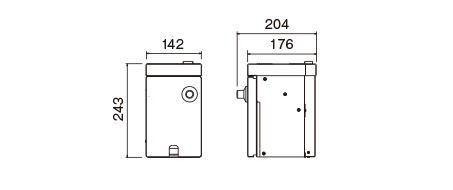

寸法図(寸法表示単位:mm)

寸法図

接続方法

プラグの接続方法

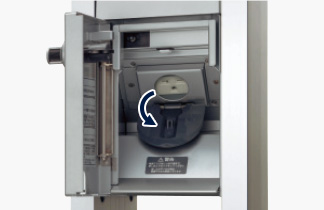

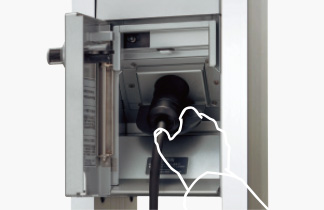

(1)扉を開け、コンセントカバーを開く。

(1)扉を開け、コンセントカバーを開く。

(2)(専用)電源プラグをコンセントに挿入する。

(2)(専用)電源プラグをコンセントに挿入する。

コンセントカバー部にプラグの突起部が引っ掛かり、ロックされます。
(注1)(注2)

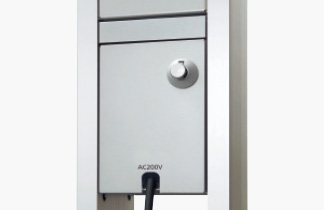

(3)ケーブルを通線口に通し、扉を閉め鍵をかける。

(3)ケーブルを通線口に通し、扉を閉め鍵をかける。

  • ・扉が確実に閉まらないと充電できません。
  • ・ケーブルは無理に曲げないでください。

(注3)

注1)
電源プラグはしっかりと奥まで差し込んでロックをしてください。 差し込み不十分な場合、焼損や火災の原因となります。
注2)
差し込み後、プラグを軽く引き、抜けないことを確認してください。
注3)
感電および火災の恐れがありますので、ケーブルを扉で挟み込まないように注意して閉じてください。
  • 充電開始・終了作業につきましては車両側の取扱説明書に従って作業してください。

EV充電用コンセント適用プラグについて

当社のEV充電用コンセントは、日本配線システム工業会規格JWDS-0033に準拠した、次の電源プラグに対応しています。
EV・PHEVの充電には専用電源プラグをご使用ください。

EV充電用コンセント適用プラグについて
  •  [EV・PHEV充電用]電源プラグ以外のプラグを使用する場合、通電は可能ですがロック機能は働きません。
    また、次のプラグについては、使用できませんのでご注意ください。

200V・100Vのプラグ形状一覧図

  • 2017年発売のプリウスPHVを、車両に付属の充電ケーブルで充電する場合で、電源プラグを100V用にしたときは、通電は可能ですがロック機能は働きません。

EV充電用コンセントのロック機構

電気自動車の充電ケーブルに求められる抜け防止機能としてコンセントカバーと(専用)電源プラグの突起部が引っかかりロックされる構造です。電源プラグをコンセントに差し込むだけで簡単に接続でき、操作性に優れています。

  • 電源プラグはしっかりと奥まで差し込んでロックをしてください。 差し込み不十分な場合、焼損や火災の原因となります。
EV充電用コンセントのロック機構
はじめようMode3はじめようMode3
