[EV・PHEV充電用] 充電スタンド ELSEEV mine Mode3(エルシーヴ マイン モードスリー)

電気自動車(EV・PHEV)
充電設備「ELSEEV:エルシーヴ」

閉じる

特長

安全性・機能性

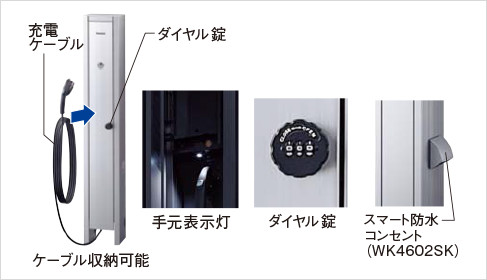

付属の充電ケーブルは、スタンド内にすっきりと収納が可能です。扉を閉めればケーブルを隠すことができるので安心です。扉にはダイヤル錠を採用しています。また、夜間でも操作しやすいよう手元表示灯を内蔵。さらに、本体フレームにはスマート防水コンセント(別売)が取付可能です。

安全性・機能性

拡張性

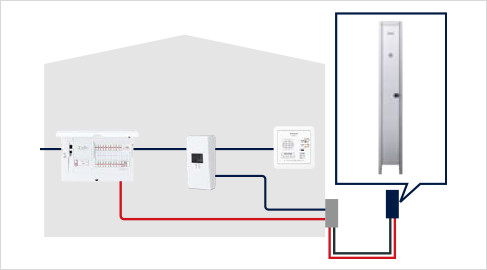

充電コントロール機能付(DNM321PS)は、専用のピークコントロールボックス(別売)と連携することで、家庭全体の電気使用量に合わせて充電電流値を自動制御します。充電時、ブレーカ遮断による全停電を抑制します。

拡張性

施工性

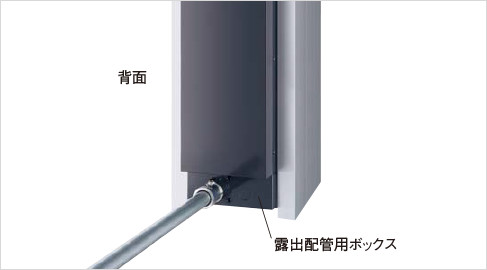

露出配管用ボックス(別売)を使用することで、露出配管にも対応可能です。

施工性

説明図

商品ラインアップ

タイプ 品番 充電ケーブル 質量 希望小売価格(税抜)
標準型 DNM321S 200V用×1 約23kg 240,000円
充電コントロール機能付 DNM321PS 200V用×1 約23kg 250,000円

寸法図・仕様

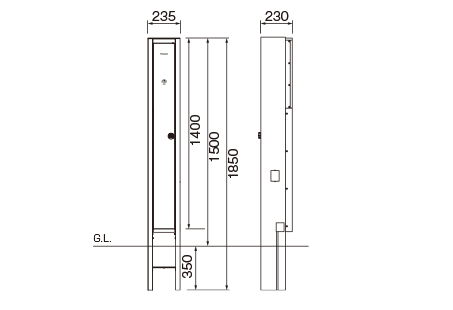

寸法図(寸法表示単位:mm)

寸法図

仕様

定格 20A 200V AC(単相)
基本機能 CPLT機能(IEC61851-1 ed2.0 AnnexA準拠)※1
漏電保護機能 感度電流15mA・0.1秒以下
充電用コネクタ IEC62196-2 ed1.0 Type1準拠
筐体材質 アルミ
使用温度範囲 -10℃~+40℃
防水保護等級 JIS C 0920 IP44
(充電用コネクタをコネクタホルダに収納し、扉を閉めた状態)
充電ケーブル長 約6m(扉引出部からの寸法)
設置方法 埋め込み方式
設置場所 屋内・屋外
充電設定 充電電流設定※2
(充電時の最大電流値を設定可能)
充電タイマー設定
(電源OFFタイマー機能:30~120分 15分間隔で設定可能、連続充電)
一般財団法人 日本自動車研究所認証センター規格〈JARI A 0001:2014 EV/PHEV用 AC普通充電器製品認証基準〉適合品です。
※1
CPLT 機能(コントロールパイロット機能):普通充電設備と電気自動車とが確実に接続されたことを確認し、充電を開始する機能。
※2
Mode1車両および一部の車種については充電電流設定は使用できません。

充電方法

Mode3 車両への充電

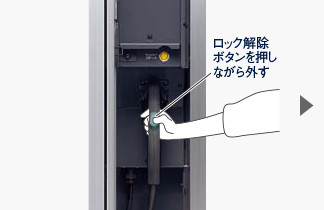

扉を開けコネクタを取り外す。

扉を開けコネクタを取り外す。

収納している充電ケーブルを取り外す。ケーブルを引出部(扉下部)に通し、扉を閉める。

収納している充電ケーブルを取り外す。ケーブルを引出部(扉下部)に通し、扉を閉める。

充電用コネクタを車両の給電口に差し込む。

充電用コネクタを車両の給電口に差し込む。

「ガチャ」と音がして、ロックがかかったことを確認する。充電が開始されたか確認する。

  • 車両側の充電開始・終了作業については、車両側の取扱説明書に従って作業してください。

Mode1 車両への充電

充電用コネクタを給電口に差し込む。(充電中LEDは点灯しない)

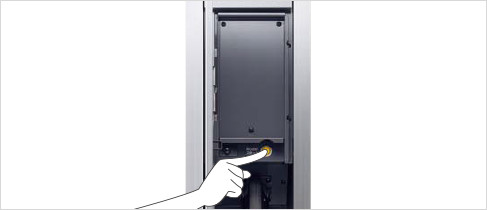

Mode1スタートボタンを押す。

  • ●Mode1車両を充電したい場合は、充電モード設定を【Mode1/3車両共用】または【Mode1車両専用】に設定する必要があります。
  • 車種によっては充電できない場合があります。
Mode1 車両への充電

オプション

DNM601

露出配管用ボックス

DNM601

希望小売価格 5,800円(税抜)

標準施工(地中埋設配管)ではなく露出配管とする場合は、別売の露出配管用ボックスをご使用ください。

関連商品

ELSEEV (Mode3)「充電コントロール機能付」専用 ピークコントロールボックス

家の電気使用量に合わせて充電電流値を自動制御。
さらに、専用のおしらせユニット(別売)を接続すれば、ピークアラームや充電電流値の変化をブザーと音声でお知らせします。

BQE325EVP
BQE325EVP
BQE825EVP

希望小売価格 35,000円(税抜)

仕様

定格電圧 AC100V/200V
定格電流 主幹 100A、EV 30A
計測精度 ±5%(6A~定格100%、力率1)
消費電力 2W以下
基本機能 ピークコントロール機能
設置場所 屋内設置専用
  • Mode1車両および一部の車種については使用できません。
  • ELSEEV(Mode3)充電コントロール機能付専用品です。標準型にはご使用いただけません。
  • 電流制限器(リミッター)「有」で200V充電を行う場合、契約アンペア換算で30A~40Aの電流値が必要となります。全体の電気使用量を考慮した配線設計・契約内容としてください。

お使いの住宅分電盤の深さに合わせてお選びください。

品番 外形寸法(半埋込寸法)(mm)
タテ ヨコ フカサ
BQE325EVP 325(310) 150(135) 124(30)
BQE825EVP 325(310) 150(135) 111(30)

ピークコントロールボックス専用おしらせユニット

BQX730
BQX730

希望小売価格 18,000円(税抜)

  • ●定格電圧:AC100V
  • ●設置場所:屋内設置専用
