[非接触給電システム]ルフトロリールは、コネクタや金属の接点などを介さずに電力を送電するシステムです。 自動化が進む工場などで使用するAGV(無人搬送車)などの移動機器ラインに、その給電方法として安全かつ効率的な給電方法として注目されています。
非接触給電の導入により、摩耗紛が出ることなくクリーンな環境にて使用でき、摩耗部品の交換が不要。また、スパークレスで安全な上、摺動音が発生せず騒音も防止できます。

特長

非接触給電システムの省スペース化、高容量化を実現。受電部ラインアップの拡充。

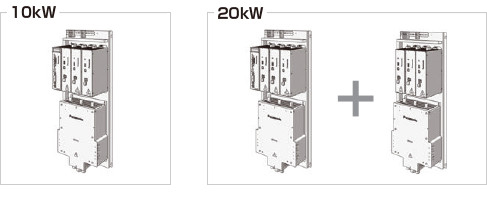

モジュラー構造により幅広い電力範囲に対応可能

プライマリーパワーユニット部を10kWベースのモジュラーデザインで構成。PPUマスター(10kW)とPPUスレーブ(10kW)を組み合わせることにより、10kW、20kW、30kWの電力に対応が可能です。

モジュラー構造により幅広い電力範囲に対応可能
モジュラー構造により幅広い電力範囲に対応可能

移動機器に装着しやすい、省スペースでコンパクトな設計

移動機器側に装着する「ピックアップ」と「レギュレータ」は、部品を最小化することによりコンパクト化を実現。移動機器にも最小の取付スペースで搭載できます。

ピックアップU型 レギュレータU型

簡単なサービス・診断モジュール

サービス・診断モジュールでシステム全体の制御およびモニタリングが可能です。

簡単なサービス・診断モジュール

おすすめ用途

クリーンルーム

クリーンルーム

  • ・ブラシ摩耗による環境への汚れなし
  • ・メンテナンスフリー
  • ・高い稼働率
  • ・塵埃に対して影響なし
仕分けライン

仕分けライン

  • ・走行速度に制限なし
  • ・メンテナンスフリー
  • ・高い稼働率
  • ・塵埃に対して影響なし
ガントリーローダー

ガントリーローダー

  • ・走行速度に制限なし
  • ・メンテナンスフリー
  • ・高い稼働率
  • ・塵埃に対して影響なし

構成部材

プライマリーパワーユニットマスター・プライマリーパワーユニットスレーブ

プライマリーパワーユニットは一般の商用電源を140kHzの高周波電流に変換し、プライマリーパワーケーブルに45Aの一定電流を供給します。

  1. システムを動作させるためには200V/400V変換の昇圧トランスが必要です。当社でも昇圧トランス(DH1735、DH1736)を品揃えしております。
  2. キャビネットは別途必要となります。詳細は当社へお問い合わせください。
  3. 受注生産品(ご注文の前に必ずお打ち合わせが必要です)
PPUマスター(イーサネット仕様)

PPUマスター(イーサネット仕様)

DHV1701

オープン価格

(容量:10kW)(定格 入力:3Φ AC200V、出力:45A/140kHz)(質量:39kg)

PPUマスター(デジタルI/O仕様)

PPUマスター(デジタルI/O仕様)

DHV1702

オープン価格

(容量:10kW)(定格 入力:3Φ AC200V、出力:45A/140kHz)(質量:39kg)

PPUスレーブ

PPUスレーブ

DHV1703

オープン価格

(容量:10kW)(定格 入力:3Φ AC200V、出力:45A/140kHz)(質量:38kg)

寸法図(寸法表示単位:mm)

DHV1701・DHV1702

DHV1701・DHV1702

DHV1703

DHV1703

プライマリーパワーユニット キャビネット付

プライマリーパワーユニットを摩耗紛や塵埃から保護する、設置場所の環境に考慮したキャビネット付タイプです。

  • 受注生産品(ご注文の前に必ずお打ち合わせが必要です)
プライマリーパワーユニット キャビネット付
品番 容量 種類 定格 質量(Kg)
DHV1711 10kW イーサネット仕様 入力:3φAC200V
出力:140kHz/45A
295
DHV1712 20kW イーサネット仕様 入力:3φAC200V
出力:140kHz/45A
440
DHV1721 10kW デジタルI/O仕様 入力:3φAC200V
出力:140kHz/45A
295
DHV1722 20kW デジタルI/O仕様 入力:3φAC200V
出力:140kHz/45A
440
  • 受注生産品(ご注文の前に必ずお打ち合わせが必要です)

寸法図(寸法表示単位:mm)

DHV1711・DHV1721

DHV1711・DHV1721

DHV1712・DHV1722

DHV1712・DHV1722

トラックパワーリッツケーブル・トラックパワー同軸ケーブル

プライマリーパワーユニットからの電力を移動体に供給するために走行ラインへ敷設するリッツケーブルです。

  • 受注生産品(ご注文の前に必ずお打ち合わせが必要です)
トラックパワーリッツケーブル

トラックパワーリッツケーブル

DHV1101

オープン価格

(走行ライン敷設用ケーブル)(定格:45A/140kHz)(径:10.6mm)(断面積:20mm2)(長さ:30m)(質量:11kg)

トラックパワー同軸ケーブル

トラックパワー同軸ケーブル

DHV1102

オープン価格

(プライマリーパワーユニットとトラックパワー給電ボックス間のケーブル)(定格:45A/140kHz)(径:17.3mm)(断面積:2×20mm2)(長さ:20m)(質量:8.2kg)

トラックパワー給電ボックス

プライマリーパワーユニットからのトラックパワー同軸ケーブルとトラックパワーリッツケーブル管の接続用ボックスです。

  • 受注生産品(ご注文の前に必ずお打ち合わせが必要です)
トラックパワー給電ボックス

トラックパワー給電ボックス

DHV1801

オープン価格

(定格:45A/140kHz)(質量:0.8kg)

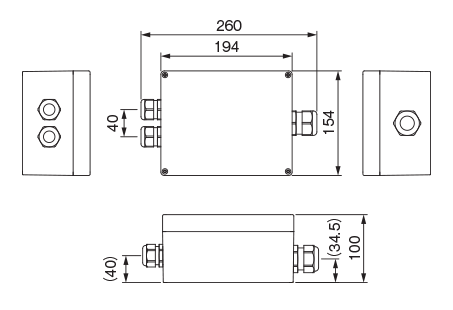

寸法図(寸法表示単位:mm)

DHV1801

DHV1801

トラックパワー補償ボックス

長い走行ラインでのインダクタンス分を補償するために必要な補償ボックスです。

  • 受注生産品(ご注文の前に必ずお打ち合わせが必要です)
補償ボックス

補償ボックス

DHV1811

オープン価格

(定格:45A/140kHz)(質量:1.0kg)

取付け金具

取付け金具

DHV1812

オープン価格

(定格:45A/140kHz)(質量:0.07kg)

ケーブルクランプ・ケーブルクリップ

走行ラインでのトラックパワーリッツケーブルを固定する部材です。

  • 受注生産品(ご注文の前に必ずお打ち合わせが必要です)
ケーブルクランプU型用

ケーブルクランプU型用

DHV1201

オープン価格

(定格:45A/140kHz)(長さ:2m)(質量:0.14kg)

ケーブルクランプE型用

ケーブルクランプE型用

DHV1211

オープン価格

(定格:45A/140kHz)(長さ:2m)(質量:0.22kg)

曲がり用ケーブルクランプE型用

曲がり用ケーブルクランプE型用

DHV1213

オープン価格

(定格:45A/140kHz)(長さ:2m)(質量:0.21kg)

ケーブルクリップE型用

ケーブルクリップE型用

DHV1214

オープン価格

(定格:45A/140kHz)(長さ:2m)(質量:0.1kg)

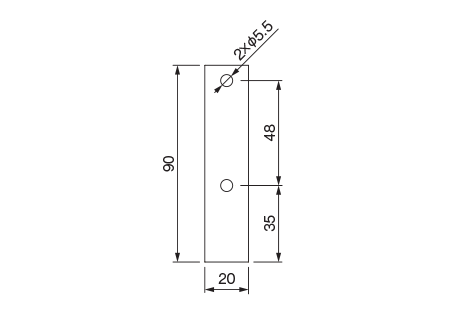

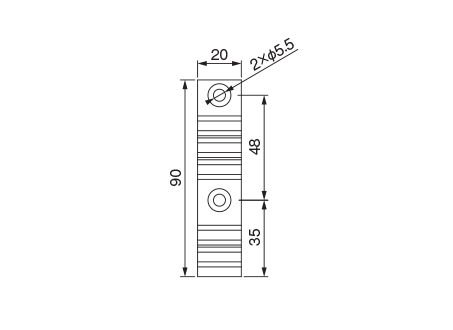

寸法図(寸法表示単位:mm)

DHV1201

DHV1201

DHV1211

DHV1211

DHV1213

DHV1213

DHV1214

DHV1214

コンパクトハンガー・スペースホルダー・ハンガースペーサー

走行ラインでのトラックパワーケーブルとケーブルクランプを支持する部材です。

  • 受注生産品(ご注文の前に必ずお打ち合わせが必要です)
コンパクトハンガー U型用

コンパクトハンガー U型用

DHV1301

オープン価格

(定格:45A/140kHz)(質量:0.02kg)

コンパクトハンガー E型用 ロングタイプ

コンパクトハンガー E型用 ロングタイプ

DHV1311

オープン価格

(定格:45A/140kHz)(質量:0.06kg)

コンパクトハンガー E型用 ショートタイプ

コンパクトハンガー E型用 ショートタイプ

DHV1312

オープン価格

(定格:45A/140kHz)(質量:0.05kg)

スペースホルダー U型用

スペースホルダー U型用

DHV1302

オープン価格

(定格:45A/140kHz)(質量:0.01kg)

スペースホルダー E型用 タイプ1

スペースホルダー E型用 タイプ1

DHV1313

オープン価格

(定格:45A/140kHz)(質量:0.01kg)

スペースホルダー E型用 タイプ2

スペースホルダー E型用 タイプ2

DHV1314

オープン価格

(定格:45A/140kHz)(質量:0.01kg)

ハンガースペーサー U型用

ハンガースペーサー U型用

DHV1303

オープン価格

(定格:45A/140kHz)(質量:0.05kg)

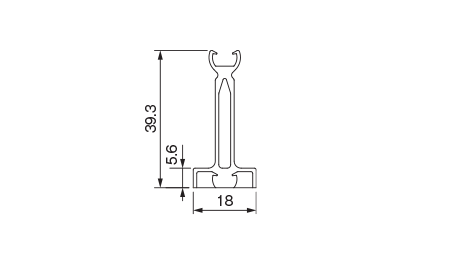

寸法図(寸法表示単位:mm)

DHV1301

DHV1301

DHV1311

DHV1311

DHV1302

DHV1302

DHV1313

DHV1313

DHV1303

DHV1303

ケーブルガイド・ケーブルガイド用スペーサー

走行ラインでのトラックパワーケーブルを補償ボックスへ接続する場合や終端部分でのトラックケーブル折り返しに使用する部材です。

  • 受注生産品(ご注文の前に必ずお打ち合わせが必要です)
ケーブルガイド U型用 パッシブ

ケーブルガイド U型用 パッシブ

DHV1401

オープン価格

(定格:45A/140kHz)(質量:0.02kg)

ケーブルガイド U型用 アクティブ

ケーブルガイド U型用 アクティブ

DHV1402

オープン価格

(定格:45A/140kHz)(質量:0.03kg)

ケーブルガイド E型用

ケーブルガイド E型用

DHV1411

オープン価格

(定格:45A/140kHz)(質量:0.08kg)

ケーブルガイド U型用スペーサL型

ケーブルガイド U型用スペーサL型

DHV1403

オープン価格

(定格:45A/140kHz)(質量:0.13kg)

ケーブルガイド U型用スペーサR型

ケーブルガイド U型用スペーサR型

DHV1404

オープン価格

(定格:45A/140kHz)(質量:0.13kg)

寸法図(寸法表示単位:mm)

DHV1401

DHV1401

DHV1402

DHV1402

DHV1411

DHV1411

DHV1403

DHV1403

DHV1404

DHV1404

ピックアップ・ピックアップケーブル

移動体に取付けたトラックパワーケーブルより受電し、後段の定電圧電源に電源を供給します。

  • 受注生産品(ご注文の前に必ずお打ち合わせが必要です)
ピックアップ U型

ピックアップ U型

(定格:0.6kW)(最大出力:1.5kW)

ピックアップ E型

ピックアップ E型

(定格:1.6kW)(最大出力:4.0kW)

ピックアップケーブル E型

ピックアップケーブル E型

ピックアップ

品番 種類 出力容量 ケーブル長さ(L) 定格 質量(Kg)
DHV1501 U型 1.5kW 0.5m 140kHz/45A 2.0
DHV1502 U型 1.5kW 1m 140kHz/45A 2.1
DHV1503 U型 1.5kW 1.5m 140kHz/45A 2.1
DHV1504 U型 1.5kW 2m 140kHz/45A 2.2
DHV1511 E型 4.0kW - 140kHz/45A 5.3

ピックアップケーブル

品番 種類 ケーブル長さ(L) 定格 質量(Kg)
DHV1541 E型 0.5m 140kHz/45A 0.16
DHV1542 E型 1.5m 140kHz/45A 0.33
DHV1543 E型 3.5m 140kHz/45A 0.68
DHV1544 E型 5.5m 140kHz/45A 1.02

寸法図(寸法表示単位:mm)

DHV1501・DHV1502・DHV1503・DHV1504

DHV1501・DHV1502・DHV1503・DHV1504

DHV1511

DHV1511

DHV1541・DHV1542・DHV1543・DHV1544

DHV1541・DHV1542・DHV1543・DHV1544

レギュレータ

ピックアップから入力された電力を定電圧に抑制し、移動体負荷に電力を供給します。

  • 受注生産品(ご注文の前に必ずお打ち合わせが必要です)
レギュレータ U型

レギュレータ U型

DHV1601

オープン価格

(定格:0.6kW、45A/140kHz)(最大出力:1.5kW)(出力電圧:DC283V)(質量:1.0kg)

レギュレータ E型

レギュレータ E型

DHV1611

オープン価格

(定格:1.6kW、45A/140kHz)(最大出力:4.0kW)(出力電圧:DC283V)(質量:1.6kg)

寸法図(寸法表示単位:mm)

DHV1601

DHV1601

DHV1611

DHV1611
