特長

再生PET材を100%使用した溝配線方式の置敷きタイプ。軽量だから建物への負担が少なく、リニューアルにおすすめ。

敷設後の配線変更が簡単

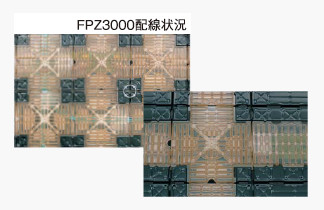

半透明カバー/トレンチカバー

半透明カバー/トレンチカバー

・半透明カバー
“見える配線管理”でカーペットをめくるだけで、溝部の配線状態がひと目で把握できます。
・トレンチカバー
着脱が簡単で、しっかり固定できる構造のため、歩行感にも優れています。

簡単に配線アクセス可能

簡単に配線アクセス可能

配線の変更や増設も、カーペットとカバーを外すだけで敷設後も上から簡単に行えます。

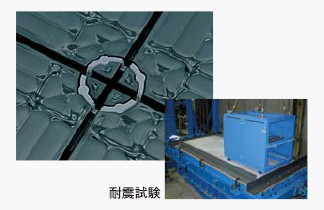

パネル連結リング

パネル連結リング

コーナー部がしっかり固定されるため、ズレがなく、耐震性にも優れています。

施工が簡単

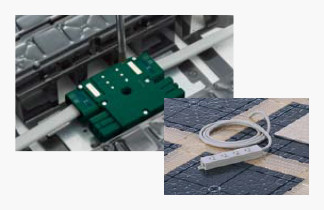

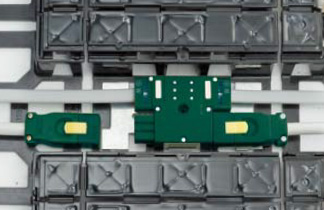

アウトレットや配線器具の設置が簡単

アウトレットや配線器具の設置が簡単

ジョイントボックス用取付金具を用いるとジョイントボックスの固定が簡単にできます。パネル溝部トレンチカバーの通線口からケーブルが簡単に取り出せ、コンセントなど豊富なアウトレットを取り付けできます。

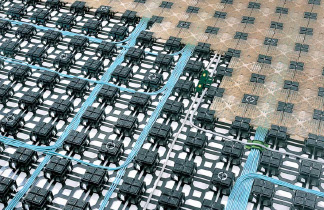

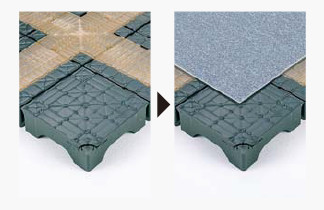

タイルカーペットの敷設も大幅に省施工

タイルカーペットの敷設も大幅に省施工

パネル上の基準線に合わせて敷き始めれば、スピーディに敷設できます。

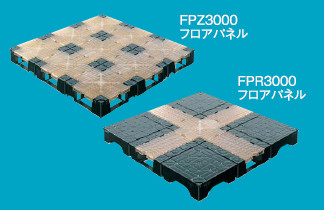

FPZ3000とFPR3000の組み合わせ使用も可能

FPZ3000とFPR3000の組み合わせ使用も可能

「配線の多い箇所はFPZ3000、それ以外の所はFPR3000」といったように、FPZ3000とFPR3000を組み合わせて使用することも可能です。

更に便利に、美観も向上

配線収納量が従来の約3倍※(FPZ3000)

配線収納量が従来の約3倍
(FPZ3000)

パソコンなどが密集したオフィスにも容易に対応できます。※ワイヤリングフロア・FP(当社旧タイプ)との比較

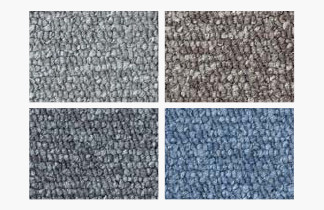

タイルカーペット仕上げで美観も向上

タイルカーペット仕上げで美観も向上

インテリア性はもちろん、騒音も抑えられて快適さが向上。豊富なカラーバリエーションからお選びいただけます。

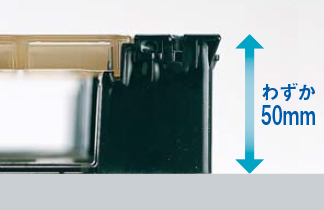

床仕上げ高さはわずか50mm(タイルカーペット含まず)

床仕上げ高さはわずか50mm
(タイルカーペット含まず)

薄型なので、天井高が気になるオフィスにもおすすめです。
タイルカーペット、クッションシートを含む仕上げ高さは58mmとなります。

再生材を使用した環境調和タイプ

再生材を使用した環境調和タイプ

原料にPETボトルの再生材を使用。資源の有効活用を考えた、地球環境に配慮したワイヤリングフロアです。※100%リサイクル材料ですので、商品の色合や透明度にバラツキがありますが商品性能には差がありません。

PETボトルを有効活用せずに廃棄した場合と比べ、パネル1m2分あたりFPZは約22.9kg FPRは約23.3kgのCO2排出量の削減になります。(一般社団法人産業環境管理協会の算出基準による)

パネル材

フロアパネル

NE11840

FPZ3000フロアパネル

NE11840

希望小売価格 3,400円(税抜)

再生PET製フロアパネル
(3000N時変形量:5.0mm以下、
残留変形量:3.0mm以下)
質量:3.0kg

NE11840

FPR3000フロアパネル

NE11820

希望小売価格 3,050円(税抜)

再生PET製フロアパネル
(3000N時変形量:5.0mm以下、
残留変形量:3.0mm以下)
質量:2.9kg

エコマーク

  • 注1)パネル連結リングは同梱されていません。
  • 注2)ご発注は4枚単位にてお願いいたします。
  • 注3)フロアパネル1枚につきパネル連結リング(NE11824K)を1個必ず手配してください。

仕様・寸法図

配線収納量(ケーブルの種類と収納可能本数)

FPZ3000フロアパネル

種類 ケーブルの種類 ケーブル外径 断面積 配線収納本数
(3配線路)
電力配線 丸形1.6mm 3心 φ10.5mm 86.6mm2 36本
丸形2.0mm 3心 φ11.5mm 103.9mm2 30本
平形1.6mm 3心 6.2×13mm 80.6mm2 39本
平形2.0mm 3心 6.6×14mm 92.4mm2 33本
電話配線 2対カット屋内線(0.4) φ3.7mm 10.8mm2 144本
10対構内用ケーブル(0.4) φ7.0mm 38.5mm2 39本
20対構内用ケーブル(0.4) φ8.0mm 50.3mm2 30本
情報配線 CAT5E LANケーブル4対 φ5.5mm 24mm2 63本
CAT5E LANケーブル24対 φ18.5mm 269mm2 3本
  配線有効スペース 7,875mm2(2,625×3配線路)

FPR3000フロアパネル

種類 ケーブルの種類 ケーブル外径 断面積 配線収納本数
(3配線路)
電力配線 丸形1.6mm 3心 φ10.5mm 86.6mm2 12本
丸形2.0mm 3心 φ11.5mm 103.9mm2 10本
平形1.6mm 3心 6.2×13mm 80.6mm2 13本
平形2.0mm 3心 6.6×14mm 92.4mm2 11本
電話配線 2対カット屋内線(0.4) φ3.7mm 10.8mm2 48本
10対構内用ケーブル(0.4) φ7.0mm 38.5mm2 13本
20対構内用ケーブル(0.4) φ8.0mm 50.3mm2 10本
情報配線 CAT5E LANケーブル4対 φ5.5mm 24mm2 21本
CAT5E LANケーブル24対 φ18.5mm 269mm2 1本
  配線有効スペース 2,625mm2

寸法図(寸法表示単位:mm)

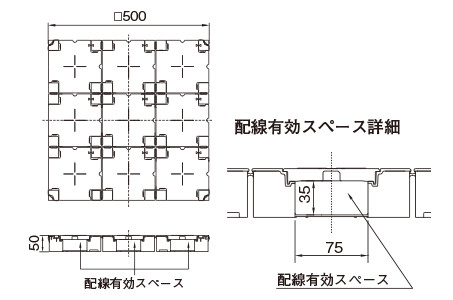

FPZ3000フロアパネル

FPZ3000フロアパネル

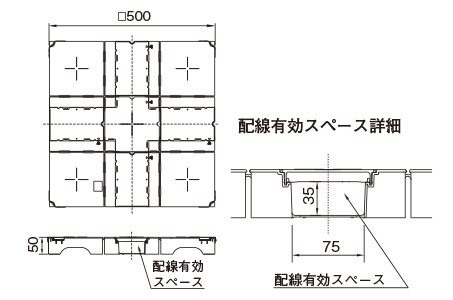

FPR3000フロアパネル

FPR3000フロアパネル

構成部材

構成部材
  • 仕上げ材にビニルタイルをご使用される場合、ビニルタイル目地に段差ができることがあります。
