機器用はめ込みコンセント・プラグ受け 前面からも裏面からもワンタッチ取り付けが可能なツーピース方式。機器用はめ込みコンセント・プラグ受け 前面からも裏面からもワンタッチ取り付けが可能なツーピース方式。

特長

取り付けが簡単!

取付パネル前面からワンタッチ取り付けができます。

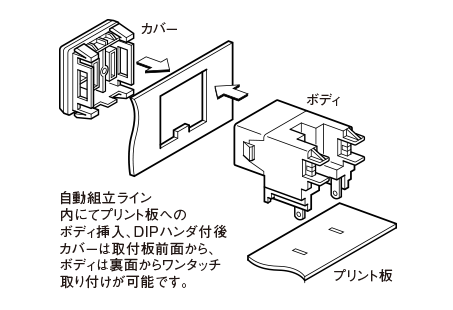

生産量が向上するツーピース方式

ツーピース方式により生産性が向上します。ボディとカバーはツーピース方式による分離可能な構造です。このためカバーを前面から取り付け、ボディ側はプリント板に自立させて、DIPハンダ、また端子板へハンダ付け結線後に、裏面から取り付けることができます。

ボディに熱硬化性樹脂を採用

コンセントのボディは耐熱性、耐トラッキング性に優れた熱硬化性樹脂を採用しています。

優れた安全性

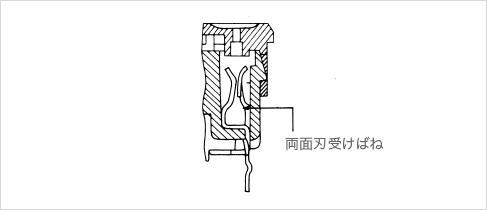

刃受けばねは温度上昇が少なく安全性の高い両面刃受けばね構造です。

優れた安全性

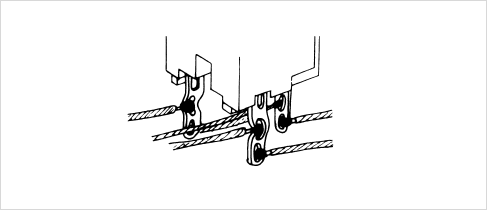

送り配線がラクチン

送り配線が容易なハンダ付端子2穴構造です。
(WCF1041、WCF1042)

送り配線がラクチン

商品ラインアップ

はめ込みコンセント

WCF1011B

機器用 15A 125V
はめ込みコンセント
(極性付)黒

WCF1011B

希望小売価格 80円(税抜)

15A 125V
規格:電気用品安全法
UL E78573
CSA LR56171

WCF1011W

機器用 15A 125V
はめ込みコンセント
(極性付)ミルキーホワイト

WCF1011W

希望小売価格 80円(税抜)

15A 125V
規格:電気用品安全法
UL E78573
CSA LR56171

WCF1012B

機器用 15A 125V
はめ込みコンセント
(極性なし)黒

WCF1012B

希望小売価格 80円(税抜)

15A 125V
規格:電気用品安全法
UL E78573

はめ込みコンセント横型

WCF1013A

機器用 15A 125V
はめ込みコンセント
横型(極性付)チョコ

WCF1013A

希望小売価格 85円(税抜)

15A 125V
規格:電気用品安全法
UL E78573
CSA LR56171

はめ込みダブルコンセント

WCF1021B

機器用 15A 125V
はめ込みダブルコンセント
(極性付)黒

WCF1021B

希望小売価格 145円(税抜)

15A 125V
規格:電気用品安全法
UL E78573
CSA LR56171

WCF1022B

機器用 15A 125V
はめ込みダブルコンセント
(極性なし)黒

WCF1022B

希望小売価格 145円(税抜)

15A 125V
規格:電気用品安全法
UL E78573

はめ込み3コ用コンセント

WCF1031B

機器用 15A 125V
はめ込み3コ用コンセント
(極性付)黒

WCF1031B

希望小売価格 210円(税抜)

15A 125V
規格:電気用品安全法
UL E78573
CSA LR56171

WCF1032B

機器用 15A 125V
はめ込み3コ用コンセント
(極性なし)黒

WCF1032B

希望小売価格 210円(税抜)

15A 125V
規格:電気用品安全法
UL E78573

はめ込み接地コンセント

WCF1041B

機器用 15A 125V
はめ込み接地コンセント

WCF1041B

希望小売価格 140円(税抜)

15A 125V
規格:電気用品安全法
UL E78573
CSA LR56171

WCF1041W

機器用 15A 125V
はめ込み接地コンセント
ミルキーホワイト

WCF1041W

希望小売価格 140円(税抜)

15A 125V
規格:電気用品安全法
UL E78573
CSA LR56171

はめ込み接地ダブルコンセント

WCF1042B

機器用 15A 125V
はめ込み接地ダブルコンセント

WCF1042B

希望小売価格 280円(税抜)

15A 125V
規格:電気用品安全法
UL E78573
CSA LR56171

WCF1042W

機器用 15A 125V
はめ込み接地ダブルコンセント
ミルキーホワイト

WCF1042W

希望小売価格 280円(税抜)

15A 125V
規格:電気用品安全法
UL E78573
CSA LR56171

寸法図・取付穴寸法

寸法図(寸法表示単位:mm)

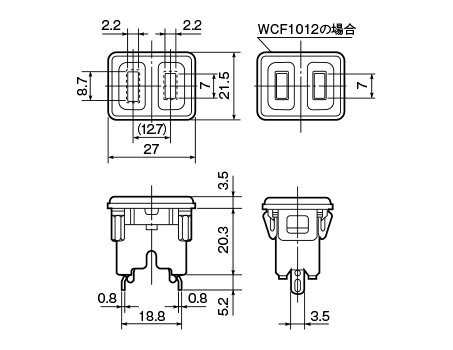

WCF1011(WCF1012)

WCF1011(WCF1012)

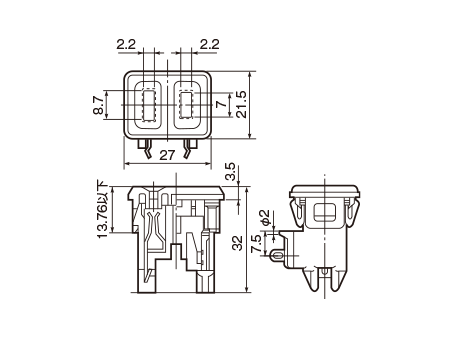

WCF1013

WCF1013

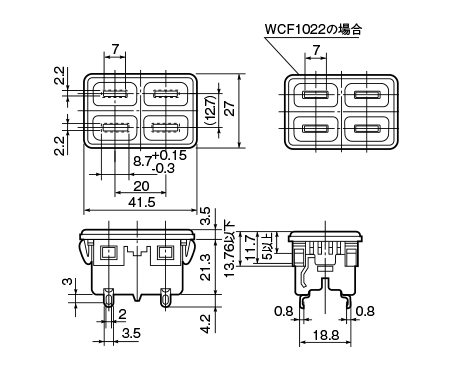

WCF1021(WCF1022)

WCF1021(WCF1022)

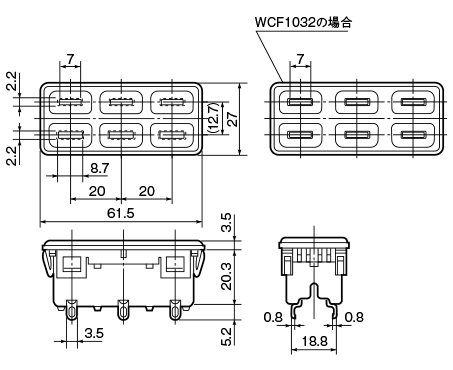

WCF1031(WCF1032)

WCF1031(WCF1032)

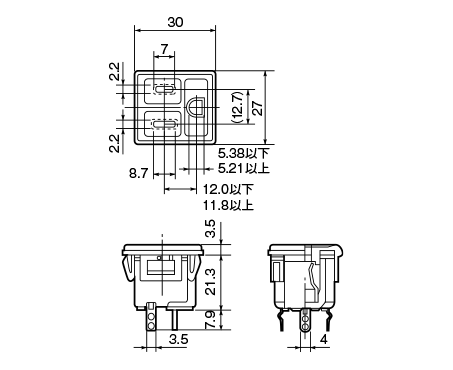

WCF1041

WCF1041

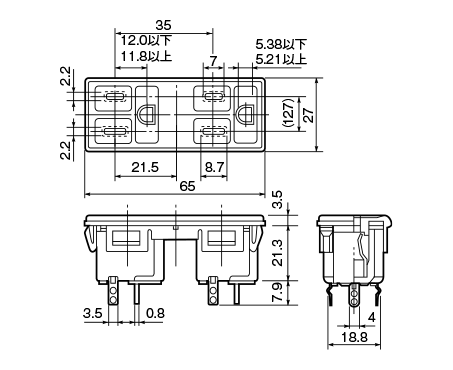

WCF1042

WCF1042

取付穴寸法(寸法表示単位:mm)

穴加工詳細寸法は、納入仕様書をご請求ください。

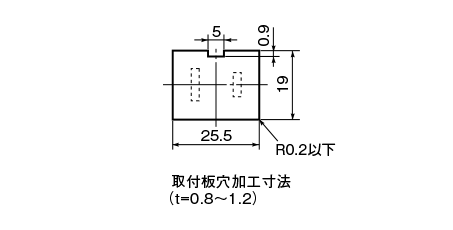

WCF1011、1012、1013

WCF1011、1012、1013

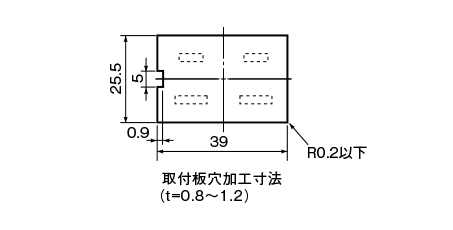

WCF1021、1022

WCF1021、1022

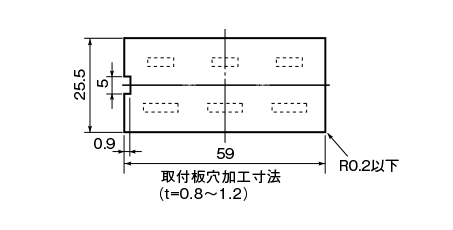

WCF1031、1032

WCF1031、1032

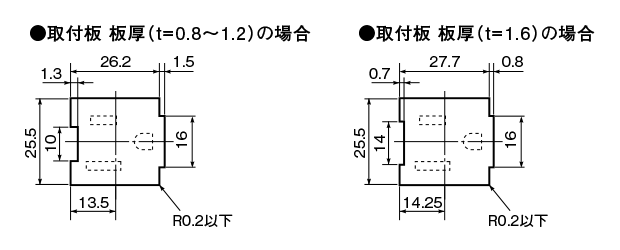

WCF1041

WCF1041

●取付板材質:金属製、プラスチック製

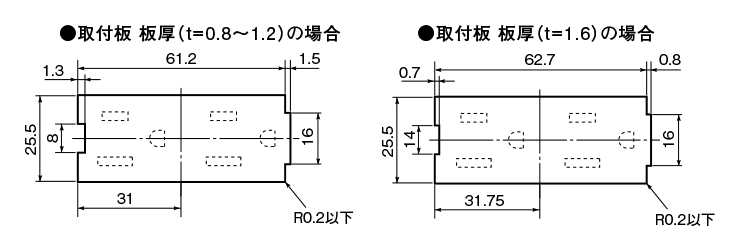

WCF1042

WCF1042

●取付板材質:金属製、プラスチック製

結線方法

プリント板へDIPハンダ方法

プリント板へDIPハンダ方法

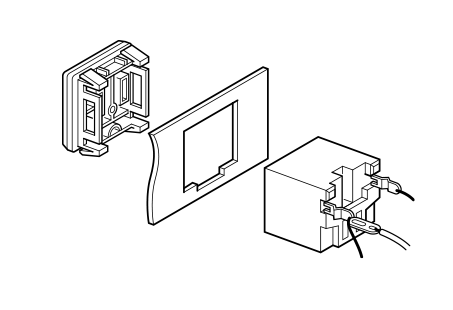

ハンダ付結線方法

ハンダ付結線方法

●取付板板厚:t=0.8~1.2mm、取付板材質:金属製、プラスチック

  • カバー取り外し時には、取付部を割らないようにご注意ください。
