[ビル・施設用]アップコン/アップコン上下可動型 [電線管工事用] アップコンは、ボタンを押すと飛び出すポップアップ型コンセント。上下可動型は、アース付2コ口のアップコンです。 [ビル・施設用]アップコン/アップコン上下可動型 [電線管工事用] アップコンは、ボタンを押すと飛び出すポップアップ型コンセント。上下可動型は、アース付2コ口のアップコンです。

アップコン

特長

2種類の固定方法が選択可能(丸型のみ)

2種類の固定方法が選択可能(丸型のみ)

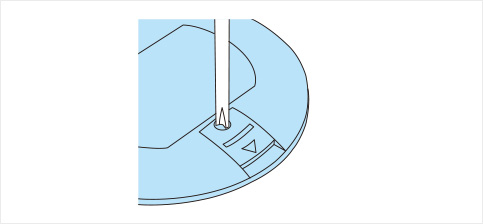

ドライバー1本で簡単にロックできます(ロック付のみ)

ドライバー1本で簡単にロックできます(ロック付のみ)

ロック解除はビスを少しゆるめるだけでOKです。
ボックスカバー付仕様には、中型四角アウトレットボックス(DS3744)と丸穴13ミリカバーが付いています。

商品ラインアップ

アップコンシルバー(丸型)(アルミダイカスト製)[はさみ込み・ねじ止め固定共用仕様]

用途 姿図 品番 仕様 希望小売価格
(税抜)
備考
電源用 DU5140PV

DU5140PV

2P15A125V 2コ口
送り端子付
フル端子
5,700円 安全扉付コンセント採用

DU51401PV

2P15A125V 2コ口 ボックス・カバー付
送り端子付
フル端子
6,100円

DU51402PV

2P15A125V 2コ口 ロック付
送り端子付
フル端子
6,100円
DU5142PV

DU5142PV

2P15A125V 1コ口アース付
送り端子付
フル端子
6,200円 安全扉付コンセント採用
DU5146PV

DU5146PV

2P15A125V 1コ口抜け止めアース付
送り端子付
フル端子
6,700円 -
電話用 DU6143PV

DU6143PV

モジュラジャック6極4心 7,000円 -

アップコンシルバー(角型)(アルミダイカスト製)[はさみ込み・ねじ止め固定共用仕様]

用途 姿図 品番 仕様 希望小売価格
(税抜)
備考
電源用 DU5340P

DU5340P

2P15A125V 2コ口 送り端子付
フル端子
5,700円 安全扉付コンセント採用

DU53401P

2P15A125V 2コ口 ボックス・カバー付
送り端子付
フル端子
6,100円

DU53402P

2P15A125V 2コ口 ロック付
送り端子付
フル端子
6,100円
DU5342P

DU5342P

2P15A125V 1コ口アース付
送り端子付
フル端子
6,200円 安全扉付コンセント採用
電話用 DU6343P

DU6343P

モジュラジャック6極4心 7,000円 -

●フル端子を使用している商品につきましては、フル端子マークを記載しております。

関連部材

商品名 姿図 品番 希望小売価格(税抜) 備考
大型四角取付金具 DS80043P

DS80043P

170円 中浅用アップコンを大浅アウトレットボックスの
大丸穴カバーに取り付けるときに使用。
金具2コ・ナット2コ入
継金具 DS80042P

DS80042P

470円 ボックス埋込深さが35~55mmの床に
取り付けるときに使用。
継金具2コ・取付ねじ(M4×70)2本入

寸法図・取付条件

寸法図(寸法表示単位:mm)

アップコン丸型(DU5140PV)

アップコン丸型(DU5140PV)

アップコン角型(DU5340P)

アップコン角型(DU5340P)
プレートサイズA 丸型 Φ110mm
角型 110mm×110mm
プレート仕上がり高さB 丸型 7.6mm
角型
使用時立ち上がり寸法(高さ)C 45mm

取付条件

適合アウトレットボックス 中型四角アウトレットボックス
(浅型・深型とも可)
ボックス埋込深さ
(ボックス下端)
浅型 57~92mm

埋込深さ(H)が35mm~55mmの時、
●「はさみ込み固定」の場合:別売の継金具をご使用ください。
●「ねじ止め固定」の場合:別途取り付け可能な皿小ねじ(M4×60)を
お求めください。

ボックス埋込深さ
深型 67~102mm
埋込カバー 中型四角丸穴カバー
取付穴 Φ70~Φ90mm

ご注意事項

施工前のご注意

1 接続する電線は、銅線Φ1.6mmまたはΦ2.0mmを使用してください。(100Vの場合)
2 取り付け可能な埋込深さ(H)は0~35mmの間です。
3 ボックスへの配管は、底面を使用するとアップコンが取り付けられなくなりますので、側面のノックアウトをご使用ください。
4 ボックス内の電線が多い場合は、電線を傷つけ地絡する原因となりますので、深型のボックス(品番DS3754)をご使用ください。
5 樹脂製カバー(DM5311など)には取り付けできません。

ご使用上のご注意

1 ご使用中にアップコンがぐらついてきた時は、ドライバーで取付ねじを締め直してください。
2 ワックスなどで操作レバーが動かなくなった時は、ドライバー溝を利用すると動きは回復します。

アップコン上下可動型

特長

アップコン上下可動型

アース付2コ口(両面に各1コ)のアップコン上下可動型です。
リード線がよじれない無回転スライドアップ方式を採用し、指一本で、ワンタッチ飛び出し。
※コンセント部は専用仕様のため、交換はできません。

商品ラインアップ

商品名 姿図 品番 仕様 希望小売価格
(税抜)
備考
アップコン上下可動型
[ねじ止め固定仕様]
DU5143

DU5143

2P15A125V
2コ口アース付
送り端子付
フル端子
9,700円 安全扉付コンセント採用

・フル端子を使用している商品につきましては、フル端子マークを記載しております。

寸法図・取付条件

寸法図(寸法表示単位:mm)

寸法図
寸法図
プレートサイズA Φ110mm
プレート仕上がり高さB 8.6mm
使用時立ち上がり寸法(高さ)C 54mm

納まり図

納まり図
適合アウトレットボックス 中型四角コンクリートボックス
中型四角アウトレットボックス
ボックス埋込深さ(ボックス下端) 90mm以上
埋込カバー 中型四角丸穴カバー

ご注意事項

施工前のご注意

コンクリートボックスに施工する場合

H寸法は90mm以上必要です。
アップコン取付方向の調整はできません。

H寸法は90mm以上必要です。アップコン取付方向の調整はできません。
アウトレットボックスに施工する場合

H寸法は90mm以上必要です。
アップコン取付方向の調整はできません。
アウトレットボックスに施工する場合は、継ぎ枠(供給外)が必要です。

H寸法は90mm以上必要です。アップコン取付方向の調整はできません。アウトレットボックスに施工する場合は、継ぎ枠(供給外)が必要です。

施工に関するご注意

1 アップコンは回転させずに取り付けてください。回転させると接続部に異常が起こるおそれがあります。

ご使用上のご注意

1 ご使用中にアップコンがぐらついてきた時は、ドライバーで取付ねじを締め直してください。
2 左右連動の片刃挿入防止用安全扉付コンセントですので検電時の片刃挿入はしないでください。
3 ワックスなどで操作レバーが動かなくなった時は、ドライバー溝を利用すると動きは回復します。
