グレーシアシリーズ グレーシアシリーズ

商品ラインアップ

シングル

タイプ   姿図   形状 品番 仕様 希望小売価格
(税抜)

パイロット・ほたる
スイッチC(0.5A)

パイロット・ほたるスイッチC(0.5A)

スクエア

ライトブロンズ

WTT51421F1

適合負荷電流値 :
0.01~0.5A
(片切・3路両用)

2,290円

シルバーグレー

WTT51421S1

ダークブラウン

WTT51421A1

ラウンド

ライトブロンズ

WTT51421F2

シルバーグレー

WTT51421S2

ダークブラウン

WTT51421A2

パイロット・ほたる
スイッチC(4A)

パイロット・ほたるスイッチC(4A)

スクエア

ライトブロンズ

WTT5142F1

適合負荷電流値 :
0.1~4A
(片切・3路両用)

2,140円

シルバーグレー

WTT5142S1

ダークブラウン

WTT5142A1

ラウンド

ライトブロンズ

WTT5142F2

シルバーグレー

WTT5142S2

ダークブラウン

WTT5142A2

パイロット・ほたる
スイッチC(15A)

パイロット・ほたるスイッチC(15A)

スクエア

ライトブロンズ

WTT51422F1

適合負荷電流値 :
0.6~15A
(片切・3路両用)

2,290円

シルバーグレー

WTT51422S1

ダークブラウン

WTT51422A1

ラウンド

ライトブロンズ

WTT51422F2

シルバーグレー

WTT51422S2

ダークブラウン

WTT51422A2

パイロット・ほたる
スイッチE(4A)

パイロット・ほたるスイッチC(4A)

スクエア

ライトブロンズ

WTT5144F1

適合負荷電流値 :
0.4~4A
(4路用)

3,780円

シルバーグレー

WTT5144S1

ダークブラウン

WTT5144A1

ラウンド

ライトブロンズ

WTT5144F2

シルバーグレー

WTT5144S2

ダークブラウン

WTT5144A2

ダブル

タイプ   姿図   形状 品番 仕様 希望小売価格
(税抜)

パイロット・ほたる
ダブルスイッチC
(4A)

パイロット・ほたるダブルスイッチC(4A)

スクエア

ライトブロンズ

WTT5242F1

適合負荷電流値 :
0.1~4A
(片切・3路両用)

4,180円

シルバーグレー

WTT5242S1

ダークブラウン

WTT5242A1

ラウンド

ライトブロンズ

WTT5242F2

シルバーグレー

WTT5242S2

ダークブラウン

WTT5242A2

パイロット・ほたる
ダブルスイッチC
(15A)

パイロット・ほたるダブルスイッチC(15A)

スクエア

ライトブロンズ

WTT52422F1

適合負荷電流値 :
0.6~15A
(片切・3路両用)

4,480円

シルバーグレー

WTT52422S1

ダークブラウン

WTT52422A1

ラウンド

ライトブロンズ

WTT52422F2

シルバーグレー

WTT52422S2

ダークブラウン

WTT52422A2

トリプル

タイプ   姿図   形状 品番 仕様 希望小売価格
(税抜)

パイロット・ほたる
トリプルスイッチC
(4A)

パイロット・ほたるトリプルスイッチC(4A)

スクエア

ライトブロンズ

WTT5342F1

適合負荷電流値 :
0.1~3A※
(片切・3路両用)

6,250円

シルバーグレー

WTT5342S1

ダークブラウン

WTT5342A1

ラウンド

ライトブロンズ

WTT5342F2

シルバーグレー

WTT5342S2

ダークブラウン

WTT5342A2

パイロット・ほたる
トリプルスイッチC
(15A)

パイロット・ほたるトリプルスイッチC(15A)

スクエア

ライトブロンズ

WTT53422F1

適合負荷電流値 :
0.6~15A※
(片切・3路両用)

6,700円

シルバーグレー

WTT53422S1

ダークブラウン

WTT53422A1

ラウンド

ライトブロンズ

WTT53422F2

シルバーグレー

WTT53422S2

ダークブラウン

WTT53422A2

  • トリプルスイッチの場合4Aタイプはスイッチ1コあたり3A、15Aタイプはスイッチ1コあたり10A以下でご使用ください。
  • パイロット・ほたるスイッチは必ず負荷容量内でご使用ください。(発熱の原因となります。)
  • 負荷容量が小さすぎると赤ランプが点灯しません。
  • センサやセンサ付照明器具と組み合わせて使用する場合、センサ待機状態(スイッチON、照明消灯)でパイロットランプがぼんやり点灯する場合がありますが異常ではありません。またセンサ待機状態でIHクッキングヒーターや掃除機、ドライヤーなどを使用されると、パイロットランプの点灯照度が変化する場合があります。
  • ほたる点灯時に流れる微少電流により、LED照明がぼんやり点灯、点滅する恐れがありますので、LED照明の仕様(接続可否)をご確認のうえ接続してください。

組合せ例

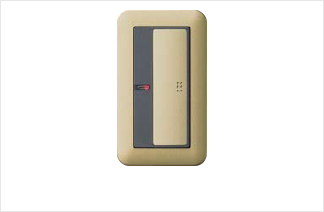

ライトブロンズ(ラウンド)(シングル)
ライトブロンズ(ラウンド)(シングル)

●スイッチ

WTT51421F2
ライトブロンズ(ラウンド)
希望小売価格 2,290円(税抜)

●プレート

WTV6101F2
ライトブロンズ(ラウンド)
希望小売価格 3,000円(税抜)

合計金額

希望小売価格 5,290円(税抜)

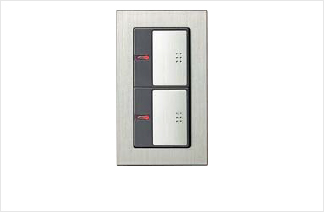

シルバーグレー(スクエア)(ダブル)
シルバーグレー(スクエア)(ダブル)

●スイッチ

WTT5242S1
シルバーグレー(スクエア)
希望小売価格 4,180円(税抜)

●プレート

WTV6101S1
シルバーグレー(スクエア)
希望小売価格 3,000円(税抜)

合計金額

希望小売価格 7,180円(税抜)

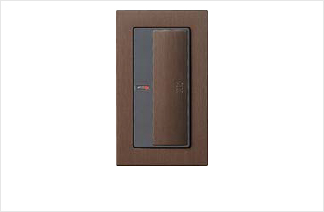

ダークブラウン(スクエア)(シングル)
ダークブラウン(スクエア)(シングル)

●スイッチ

WTT5142A1
ダークブラウン(スクエア)
希望小売価格 2,140円(税抜)

●プレート

WTV6101A1
ダークブラウン(スクエア)
希望小売価格 3,000円(税抜)

合計金額

希望小売価格 5,140円(税抜)

  1. ライトブロンズ、シルバ-グレ-、ダ-クブラウンはスイッチとスイッチ用プレートの表面仕上げが[スクエア]タイプと[ラウンド]タイプで異なります。[スクエア]タイプのプレートには[スクエア]タイプのスイッチを、[ラウンド]タイプのプレートには[ラウンド]タイプのスイッチを組み合わせてください。スイッチは同色のものを組み合わせてください。
  2. グレ-シアシリ-ズは手作りのため多少色味が異なる場合があります。
    あらかじめご了承ください。

寸法図(寸法表示単位:mm)

パイロット・ほたるスイッチC

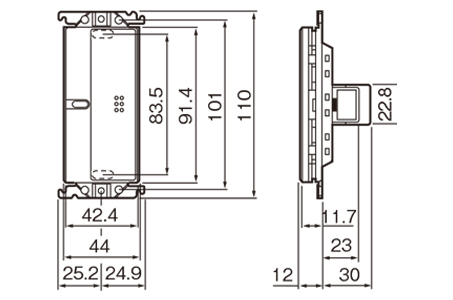

シングル(WTT51421・WTT5142・WTT51422)

シングル(WTT51421・WTT5142・WTT51422)

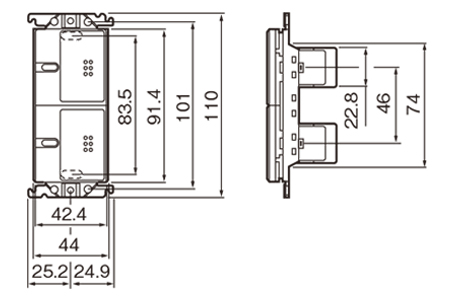

ダブル(WTT5242・WTT52422)

ダブル(WTT5242・WTT52422)

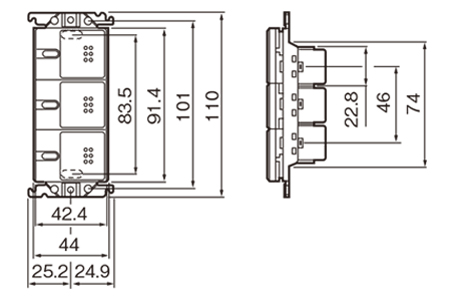

トリプル(WTT5342・WTT53422)

トリプル(WTT5342・WTT53422)

パイロット・ほたるスイッチE

シングル(WTT5144)

シングル(WTT5144)
