病院・医療施設向け配線器具 絶縁と器具の使いやすさなど安全配慮への必須条件がそろった病院・医療施設向けの配線器具です。病院・医療施設向け配線器具 絶縁と器具の使いやすさなど安全配慮への必須条件がそろった病院・医療施設向けの配線器具です。

特長

内線規程により、病院、診療所などにおいて、医療用電気機械器具を使用する部屋のコンセントには、JIS T 1021(医用差込接続器)に適合するものを使用し、JIS T 1022(病院電気設備の安全基準)に基づいて接地工事を施す必要があります。(内線規程3202-3より抜粋)

病院・医療施設向けコンセント

用途区分:ミルキーホワイト・赤・緑(JIS-T1022-2018より抜粋)

ミルキーホワイト 商用電源だけから供給されるコンセントに
一般非常電源・特別非常電源(見やすい箇所に表示する)から供給されるコンセントに
無停電非常電源から供給されるコンセントに

非接地配線方式のコンセントの色は、上記用途区分に該当する色とする。また、非接地配線方式以外の配線方式によるコンセントと識別できるようにする。

適用基準:非常電源(JIS-T 1022-2018より抜粋)

1.一般非常電源
商用電源が停止したとき、40秒以内に電力供給を回復しなければならない医用電気機器などに電力を供給する回路には、一般非常電源を設ける。

2.特別非常電源
商用電源が停止したとき、10秒以内に電力供給を回復しなければならない医用電気機器などに電力を供給する回路には、特別非常電源を設ける。

3.無停電非常電源
商用電源が停止したとき、無停電(交流電力の連続性が確実な電源)で電力供給を行わなければならない医用電気機器などの回路には、無停電非常電源を設ける。

医用室のコンセントの施設(JIS-T 1022-2018より抜粋)

  • (1)医用電気機器に用いるコンセントは、医用コンセントとする。
  • (2)1分岐回路に接続する医用コンセントの口数は、通常10口以下とし、必要な数量の分岐回路を設ける。
  • (3)使用する医用電気機器などの消費電力及び数量を考慮して必要な数量の医用コンセントを設ける。
  • (4)定格電流が10Aを越える医用電気機器を使用する医用室には、専用の分岐回路を設け、かつ、医用コンセントには見やすい箇所にその旨を表示する。

医用室コンセントの電源の種別(JIS-T 1022-2018より抜粋)

  • (5)医用室のコンセントは、次の方法によって、電源の種別を明示する。
  • (5.1)商用電源だけから供給されるコンセントは、外郭表面の色を白とする。
  • (5.2)一般非常電源から供給されるコンセントは、外郭表面の色を赤とする。
  • (5.3)特別非常電源から供給されるコンセントは、外郭表面の色を赤とし、見やすい箇所に特別非常電源である旨を表示する。
  • (5.4)無停電非常電源から供給されるコンセントは、外郭表面の色を緑とする。
  • (5.5)非接地配線方式のコンセントの色は、(5.1)~(5.4)に規定するコンセントの外郭表面の色とし、特別非常電源の場合には、その旨を表示する。
  • (5.6)非接地配線方式によるコンセントは、 非接地配線方式以外の配線方式によるコンセントと識別できるようにする。

抜け止めコンセント

プラグを差し込んで右に回すと、引いても簡単に抜けないようになります。大切なデータを失わないよう機器電源の信頼性を確保します。

  • 電源プラグの刃の保持部がゴム製などで軟らかい場合、容易に回すことができない場合があります。
抜け止めコンセント

商品ラインアップ

医用接地形コンセント(JIS-T1021-2008に適合)

  • (1)接地極の刃受及び刃は、すず又はニッケルめっきを施した銅合金とする。
  • (2)接地接続はリード線式とし、接地極刃受部とリード線はリベットまたは、圧着接続とする。
  • ●JIS-T1021(医用差込接続器)の耐衝撃強度を満たし、導電部の耐熱性能を確保するため、特殊強化プラスチックを使用していますので、若干他の器具と表面色調が異なります。
  • ●リード線は長さ150mm、断面積2.0mm2を使用しています。

おすすめ場所:医用室(手術室・分娩室など、医用機器を使用する、または持ち込む可能性のある場所すべて)

WN1318K

フルカラー医用アース付
ダブルコンセント

WN1318K
WN1318RK
WN1318GK
WN1318AK

希望小売価格 1,450円(税抜)

15A 125V
リード線:太さ2mm2、長さ15cm
(K:ミルキーホワイト、RK:赤、GK:緑、AK:チョコ)

通電表示ランプ付(非常時使用可能なコンセントが一目で確認できます)

WN13185K

フルカラー医用アース付
ダブルコンセント

WN13185K
WN13185RK
WN13185GK
WN13185AK

希望小売価格 1,680円(税抜)

15A 125V
リード線:太さ2mm2、長さ15cm
通電表示ランプ:オレンジ色
(K:ミルキーホワイト、RK:赤、GK:緑、AK:チョコ)

接地リード線付コンセント

おすすめ場所:医用室以外の廊下、待合室、トイレ、炊事室、洗濯室など

WN1101W1

埋込アース付コンセント
(接地リード線付)

WN1101W1
WN1101R1
WN1101G1
WN1101A1

希望小売価格 650円(税抜)

15A 125V
リード線:太さ2mm2、長さ15cm
(W1:ミルキーホワイト、R1:赤、G1:緑、A1:チョコ)

WN1518

埋込アース付ダブルコンセント
(接地リード線付)

WN1518
WN1518R
WN1518G
WN1518A

希望小売価格 850円(税抜)

15A 125V
リード線:太さ2mm2、長さ15cm
ミルキーホワイト
(R:赤、G:緑、A:チョコ)

WN1162W1

埋込抜け止め接地ダブルコンセント
(接地リード線付)

WN1162W1
WN1162R1
WN1162G1
WN1162A1

希望小売価格 1,100円(税抜)

15A 125V
リード線:太さ2mm2、長さ15cm
(W1:ミルキーホワイト、R1:赤、G1:緑、A1:チョコ)

WN11122W1

15A埋込アース付コンセント
(接地リード線付)
(接地送り端子なし)

WN11122W1
WN11122R1
WN11122G1
WN11122A1

希望小売価格 780円(税抜)

15A 250V
リード線:太さ2mm2、長さ15cm
1コ用プレート適合
(W1:ミルキーホワイト、R1:赤、G1:緑、A1:チョコ)

WN1121W1

ホーム20A埋込アース付
コンセント(125V)
(接地リード線付)

WN1121W1
WN1121R1
WN1121G1
WN1121A1

希望小売価格 840円(税抜)

20A 125V
リード線:太さ2mm2、長さ15cm
角形プレート適合
(W1:ミルキーホワイト、R1:赤、G1:緑、A1:チョコ)

WF2315W1

接地2P15A引掛埋込コンセント
(接地リード線付)(旧3P)

WF2315W1
WF2315R1
WF2315G1
WF2315A1

希望小売価格 800円(税抜)

15A 125V
リード線:太さ2mm2、長さ15cm
(W1:ミルキーホワイト、R1:赤、G1:緑、A1:チョコ)

WF2520W1

接地2P20A引掛埋込コンセント
(接地リード線付)

WF2520W1
WF2520R1
WF2520G1
WF2520A1

希望小売価格 1,100円(税抜)

20A 250V
リード線:太さ2mm2、長さ15cm
(W1:ミルキーホワイト、R1:赤、G1:緑、A1:チョコ)

WF2330W1

接地2P30A引掛埋込コンセント
(接地リード線付)

WF2330W1
WF2330R1
WF2330G1
WF2330A1

希望小売価格 1,750円(税抜)

30A 250V
リード線:太さ2mm2、長さ15cm
(W1:ミルキーホワイト、R1:赤、G1:緑、A1:チョコ)

WF2420W1

接地3P20A引掛埋込コンセント
(接地リード線付)

WF2420W1
WF2420R1
WF2420G1
WF2420A1

希望小売価格 1,350円(税抜)

20A 250V
リード線:太さ2mm2、長さ15cm
(W1:ミルキーホワイト、R1:赤、G1:緑、A1:チョコ)

WF2430W1

接地3P30A引掛埋込コンセント
(接地リード線付)

WF2430W1
WF2430R1
WF2430G1
WF2430A1

希望小売価格 2,370円(税抜)

30A 250V
リード線:太さ2mm2、長さ15cm
(W1:ミルキーホワイト、R1:赤、G1:緑、A1:チョコ)

WN3040W1

アースターミナル
(接地リード線付)

WN3040W1
WN3040R1
WN3040G1
WN3040A1

希望小売価格 1,000円(税抜)

15A 125V
リード線:太さ2mm2、長さ15cm
(W1:ミルキーホワイト、R1:赤、G1:緑、A1:チョコ)

接地コンセント(接地リード線なし)

おすすめ場所:医用室以外の廊下、待合室、トイレ、炊事室、洗濯室など

WN1512K

埋込接地ダブルコンセント

WN1512K
WN1512RK
WN1512GK
WN1512A

希望小売価格 460円(税抜)

(K:ミルキーホワイト、R:赤、G:緑、A:チョコ)

  • フロアコンセントやインナーコンセントに取付できません。

適合コンセントプレート

WN750301

非常用表示
新金属プレート(3コ用)

WN750301

フルコート加工

非常用表示
ステンレスプレート(3コ用)

WN760301K

希望小売価格 410円(税抜)

コンセント別

WN750302

無停電表示
新金属プレート(3コ用)

WN750302

フルコート加工

無停電表示
ステンレスプレート(3コ用)

WN760302K

希望小売価格 410円(税抜)

コンセント別

WN750303

発電表示
新金属プレート(3コ用)

WN750303

フルコート加工

発電表示
ステンレスプレート(3コ用)

WN760303K

希望小売価格 410円(税抜)

コンセント別

オーダープレート

特別非常電源および非接地配線方式の場合(JIS-T 1022-2018)は、その旨を表示するよう記載されております。
プレートでの印字はオーダーでの対応となります。

医用接地形プラグ(JIS-T1021-2008に適合)

WF5018K

医用接地15Aキャップ

WF5018K

希望小売価格 1,350円(税抜)

15A 125V
内部の結線状態がわかる透明外かくを採用。外かく、コードグリップなどの強化プラスチックを採用。

接地端子(JIS-C2808-2006に適合)

おすすめ場所:ミクロショック、マクロショック対策を必要とする医用室に

WN3041

フルカラー
医用埋込アースターミナル

WN3041
WN3041R
WN3041G
WN3041A

希望小売価格 1,560円(税抜)

アースセンターから接地分岐線により各医用室に設置し、医用機器の安全を高めます。
ミルキーホワイト
(R:赤、G:緑、A:チョコ)

接地センター(JIS-C2808-2006に適合)

おすすめ場所:ミクロショック、マクロショック対策を必要とする医用室に

WN3049K

フルカラー
医用埋込アースセンター
(専用ステンレスプレート付)

WN3049K

希望小売価格 5,400円(税抜)

接地幹線から引き込み、アースターミナルへ接続する中継部、コンパクトにまとめました。
適合ボックス:5コ用ボックス

専用ステンレスプレート

専用ステンレスプレート

寸法図・概念図

寸法図(寸法表示単位:mm)

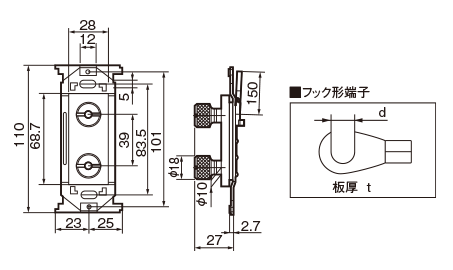

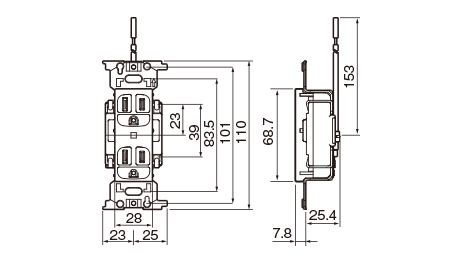

WN1318K、WN13185K

WN1318K、WN13185K

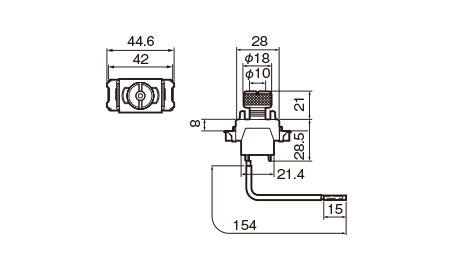

WN3040W1

WN3040W1

WN3041

WN3041
  • 接地端子への結線はフック形圧着端子d=4.3、t≦1.0のものを使用してください。

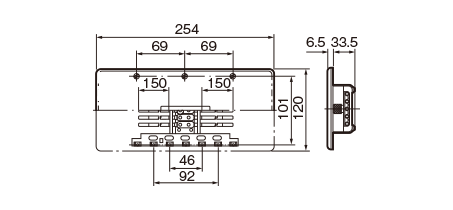

WN3049K

WN3049K

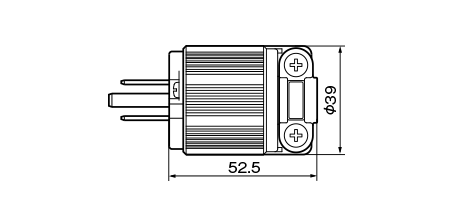

WF5018K

WF5018K

参考図

医用接地方式の概念図

医用接地方式の概念図
