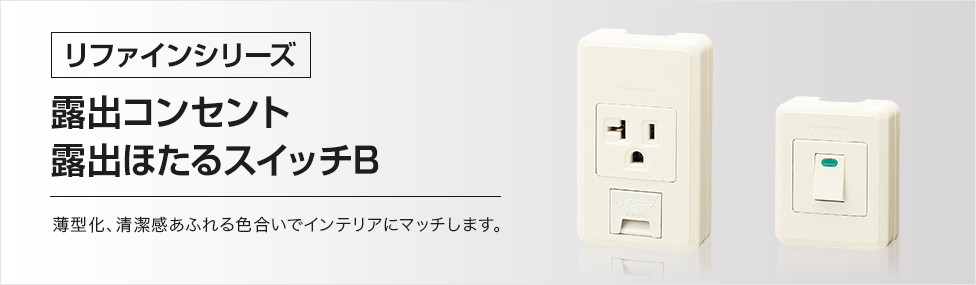

リファインシリーズ:露出コンセント/露出ほたるスイッチB 薄型化、清潔感あふれる色合いでインテリアにマッチします。リファインシリーズ:露出コンセント/露出ほたるスイッチB 薄型化、清潔感あふれる色合いでインテリアにマッチします。

特長

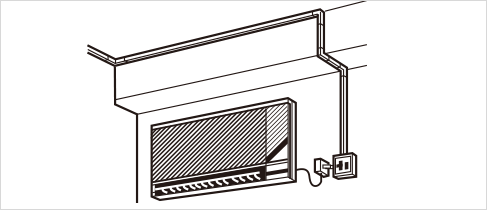

リファインシリーズ薄型化でインテリア性アップ

増改築時にコンセントばかりが目立っては、インテリアも台無しです。そこで大幅な薄型化でスマートに。また化粧モールとの調和を考慮しました。
清潔感あふれるミルキーホワイト色がインテリア性を高めます。またカバー止めネジも露出しませんので、すっきり仕上がります。

リファインシリーズ薄型化でインテリア性アップ

15A・20A兼用タイプで高容量化に応えます

電気製品も高容量化の時代。
15A・20A兼用タイプのコンセントなら、高容量製品の対応もスムーズにおこなえます。

  • 内線規程では下記事項が義務化されています。
    3202-3条(接地極付コンセント等の施設)
    2〔200V用コンセント〕
    200V用コンセントには、接地極付のものを使用すること。(義務)
15A・20A兼用タイプで高容量化に応えます

使用区分:露出20Aコンセント

100V、200V用を明確にし、定格間違いによる危険防止のため。

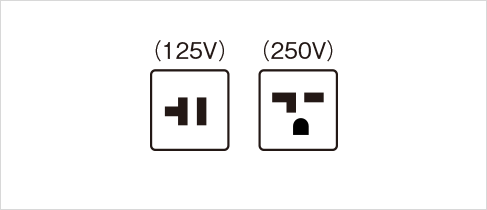

電圧 125V 250V
受刃
形状
(15A・20A兼用)15A・20A兼用 (15A・20A兼用)15A・20A兼用
品番
品名
WKS181
希望小売価格
490円(税抜)
リファインシリーズ 15A・20A兼用
露出コンセント 20A 125V
WKS294
希望小売価格
870円(税抜)
リファインシリーズ15A・20A兼用露出アース
ターミナル付接地コンセント 20A 250V

コーナープレートの種類と適合スイッチ・コンセント

種類 品番 適合スイッチ・コンセント
1コ用 WK9021 WK1012W WK1013W WK1821 WK3001W WK2215 WK3821
2コ用 WK9022 WK1021W WK1022W
WK9002 WKS111 WKS181 WKS551
3コ用 WK9023 WK3004W WS3911W
WK9003 WKS1121 WKS112 WKS214 WKS216 WKS286 WKS294 WKS296
  • ※印の器具については、コーナープレートに取り付かない場合は、取付枠を外して、ボディを上下逆にして組み立て、取り付けてください。

商品ラインアップ

15A・20A兼用コンセント

WKS286

リファインシリーズ
15A・20A兼用
露出アースターミナル付
接地コンセント

WKS286

希望小売価格 760円(税抜)

20A 125V(フル端子)
適用電線φ1.6、φ2
絶縁被覆付棒型圧着端子、絶縁ホルダー付棒型圧着端子は使用できません。

WKS28601

リファインシリーズ
エアコン用コンセント表示
15A・20A兼用
露出アースターミナル付
接地コンセント

WKS28601

希望小売価格 950円(税抜)

20A 125V(フル端子)
適用電線φ1.6、φ2
絶縁被覆付棒型圧着端子、絶縁ホルダー付棒型圧着端子は使用できません。

WKS181

リファインシリーズ
15A・20A兼用
露出コンセント

WKS181

希望小売価格 490円(税抜)

20A 125V
適用電線φ2、φ2.6

WKS296

リファインシリーズ
15A・20A兼用
露出アースターミナル付
接地コンセント

WKS296

希望小売価格 870円(税抜)

20A 250V(フル端子)
適用電線φ1.6、φ2
絶縁被覆付棒型圧着端子、絶縁ホルダー付棒型圧着端子は使用できません。

WKS294

リファインシリーズ
15A・20A兼用
露出アースターミナル付
接地コンセント

WKS294

希望小売価格 870円(税抜)

20A 250V
適用電線φ2、φ2.6

100V用コンセント

WKS217

リファインシリーズ
露出アースターミナル付
接地ダブルコンセント

WKS217

希望小売価格 1,050円(税抜)

(フル端子)15A 125V
適用電線φ1.6、φ2
絶縁被覆付棒型圧着端子、絶縁ホルダー付棒型圧着端子は使用できません。

WKS21701

リファインシリーズ
露出アースターミナル付
接地ダブルコンセント
(「大型機器用コンセント」表示)

WKS21701

希望小売価格 1,250円(税抜)

(フル端子)15A 125V
適用電線φ1.6、φ2
絶縁被覆付棒型圧着端子、絶縁ホルダー付棒型圧着端子は使用できません。

WKS216

リファインシリーズ
露出アースターミナル付
接地コンセント

WKS216

希望小売価格 650円(税抜)

(フル端子)15A 125V
適用電線φ1.6、φ2
絶縁被覆付棒型圧着端子、絶縁ホルダー付棒型圧着端子は使用できません。

WKS214

リファインシリーズ
露出アースターミナル付
接地コンセント

WKS214

希望小売価格 650円(税抜)

15A 125V
適用電線φ1.6、φ2

WKS117

リファインシリーズ
露出アースターミナル付
ダブルコンセント

WKS117

希望小売価格 850円(税抜)

(フル端子)15A 125V
適用電線φ1.6、φ2
絶縁被覆付棒型圧着端子、絶縁ホルダー付棒型圧着端子は使用できません。

WKS317

リファインシリーズ
露出アースターミナル付
抜け止めダブルコンセント

WKS317

希望小売価格 1,100円(税抜)

(フル端子)15A 125V
適用電線φ1.6、φ2
絶縁被覆付棒型圧着端子、絶縁ホルダー付棒型圧着端子は使用できません。

WKS1121

リファインシリーズ
露出ダブルコンセント

WKS1121

希望小売価格 480円(税抜)

(フル端子)15A 125V
適用電線φ1.6、φ2
絶縁被覆付棒型圧着端子、絶縁ホルダー付棒型圧着端子は使用できません。

WKS112

リファインシリーズ
露出ダブルコンセント

WKS112

希望小売価格 440円(税抜)

15A 125V
適用電線φ1.6、φ2

WKS111

リファインシリーズ
露出コンセント

WKS111

希望小売価格 270円(税抜)

15A 125V
適用電線φ1.6、φ2

スイッチ

WKS551

リファインシリーズ
露出ほたるスイッチB
(片切)

WKS551

希望小売価格 650円(税抜)

10A 100V用
適用電線φ1.6、φ2
OFFでスイッチが光り、暗くても位置がわかります。

コンセント用フル端子防塵カバー

WKS991

リファインシリーズ
コンセント用
フル端子防塵カバー(20コ入)

WKS991

希望小売価格 620円(税抜)

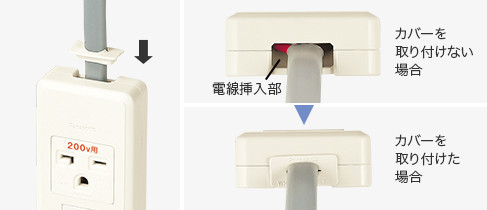

防塵カバーの利点

施工時に防塵カバーを電線挿入部に取り付けることでほこりの侵入を防止。

適用商品:リファインシリーズコンセント(フル端子)系列
WKS216、WKS286、WKS28601、WKS296、WKS117、WKS217、WKS21701、WKS317、WKS1121

防塵カバーの利点

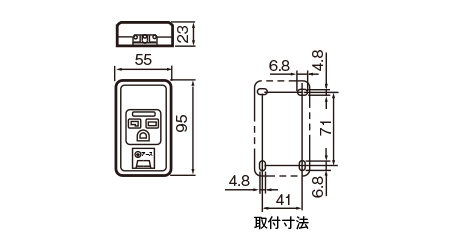

寸法図(寸法表示単位:mm)

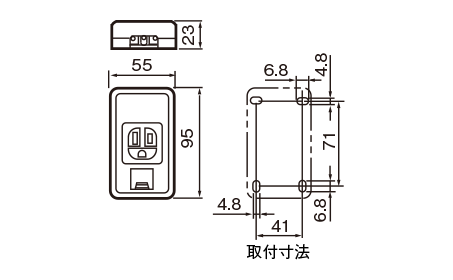

WKS286、WKS28601

WKS286、WKS28601

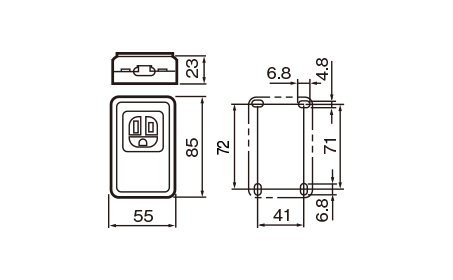

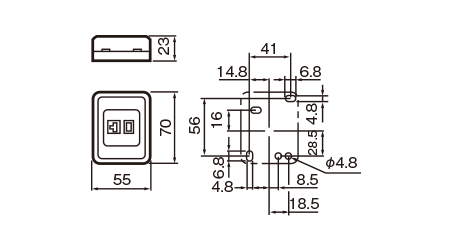

WKS181

WKS181

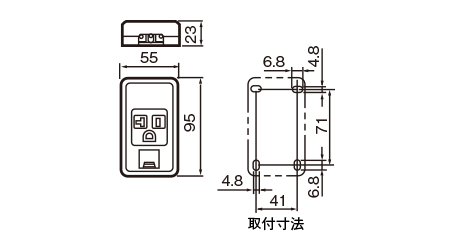

WKS296

WKS296

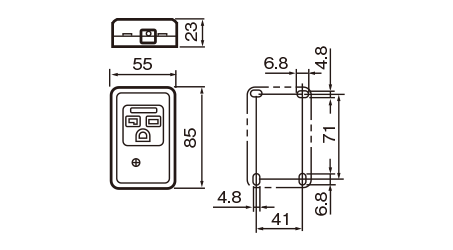

WKS294

WKS294

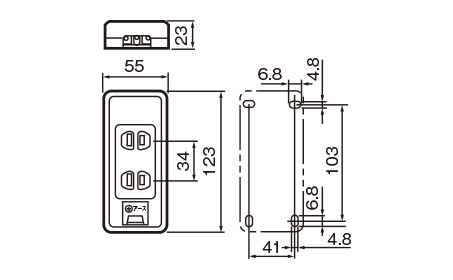

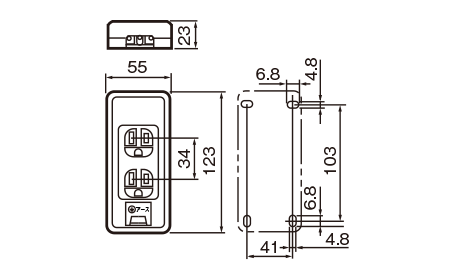

WKS217・WKS21701

WKS217・WKS21701

WKS216

WKS216

WKS214

WKS214

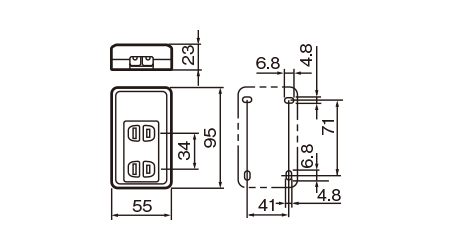

WKS117

WKS117

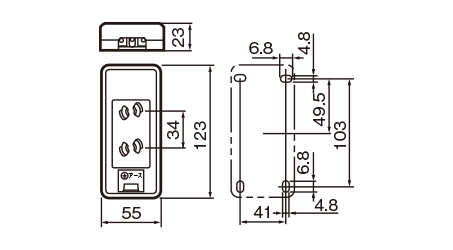

WKS317

WKS317

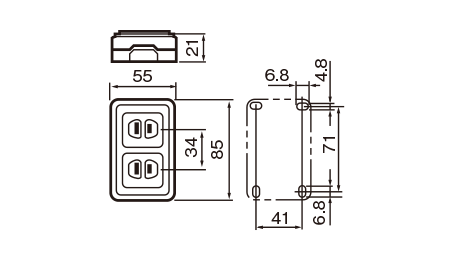

WKS1121

WKS1121

WKS112

WKS112

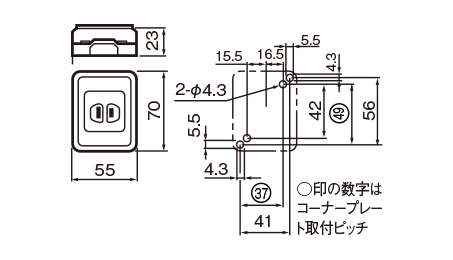

WKS111

WKS111

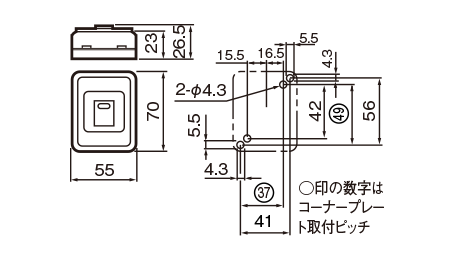

WKS551

WKS551

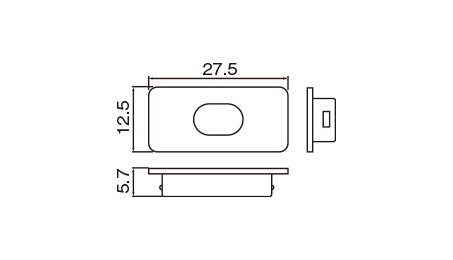

WKS991

WKS991
