住設機器用埋込配線器具(丸型) 住設機器用埋込配線器具(丸型)

特長

コンパクトなデザインで洗面化粧台などにスッキリ納まります。

用途

用途

住設機器…洗面ユニット、収納ユニット
家具・OA什器…一般家具、OAデスク

●プレートの文字シルク印刷、器具、取付枠の組み合わせはUオーダーで対応いたします。

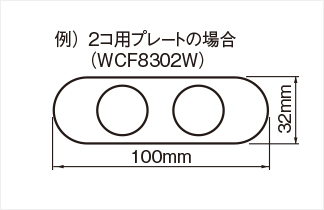

コンパクトなデザイン

コンパクトなデザイン

器具の小型化により、プレートがコンパクトになりました。

扉付コンセント

扉付コンセント

差し込み口に安全扉構造の扉が付いていますので、子どものいたずらにも安心。またホコリ、ハネ水も入りにくい構造になっています。

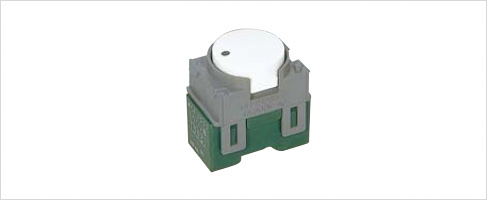

スイッチ操作はプッシュON、プッシュOFF

  • ・スライドカム機構の採用により、プッシュON、プッシュOFFで操作性向上。
  • ・ON・OFFに関係なくフラットなフェイスを実現。
  • ・ひかるスイッチBはONでスイッチのランプが光り消し忘れを防ぎます。
  • ・ほたるスイッチはOFFでスイッチのランプが光り暗くてもスイッチの位置がわかります。
スイッチ操作はプッシュON、プッシュOFF

取付枠への器具の取り付けはワンタッチ方式

  • ・1コ用から3コ用まで色々な器具の組み合わせが可能です。

結線は差し込むだけでOK

  • ・フル端子式なので結線は差し込むだけ。
  • ・均質結線で信頼性向上。

商品ラインアップ

住設機器用埋込スイッチ

WCF3001BK
WCF3001BK
WCF3001WK

希望小売価格 720円(税抜)

(BK:ブラック、WK:ホワイト)

4A 300V

WCF3002WK

ひかるスイッチB(3線式)

WCF3002BK
WCF3002WK

希望小売価格 1,020円(税抜)

(BK:ブラック、WK:ホワイト)

4A 100V

WCF3003BK

ほたるスイッチ

WCF3003BK
WCF3003WK

希望小売価格 1,020円(税抜)

(BK:ブラック、WK:ホワイト)

4A 100V

住設機器用埋込コンセント

WCF3010B
WCF3010B
WCF3010W

希望小売価格 420円(税抜)

(B:ブラック、W:ホワイト)

15A 125V

WCF3011W

扉付コンセント

WCF3011B
WCF3011W

希望小売価格 490円(税抜)

(B:ブラック、W:ホワイト)

15A 125V

住設機器用取付枠

WCN3801

1コ用

WCN3801

希望小売価格 95円(税抜)

WCN3802

2コ用

WCN3802

希望小売価格 135円(税抜)

WCN3803

3コ用

WCN3803

希望小売価格 190円(税抜)

住設機器用プレート

WCF8301B

1コ用

WCF8301B
WCF8301W

希望小売価格 95円(税抜)

(B:ブラック、W:ホワイト)

WCF8302B

2コ用

WCF8302B
WCF8302W

希望小売価格 110円(税抜)

(B:ブラック、W:ホワイト)

WCF8303B

3コ用

WCF8303B
WCF8303W

希望小売価格 140円(税抜)

(B:ブラック、W:ホワイト)

回路図・寸法図

回路図

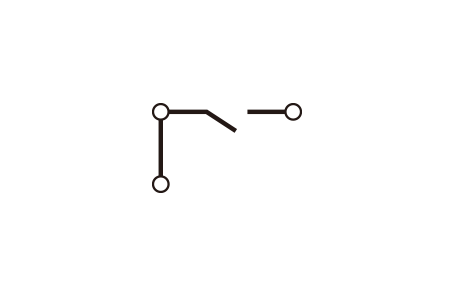

WCF3001BK・WCF3001WK

WCF3001BK・WCF3001WK

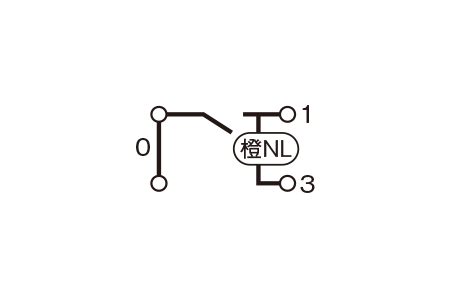

WCF3002BK・WCF3002WK

WCF3002BK・WCF3002WK

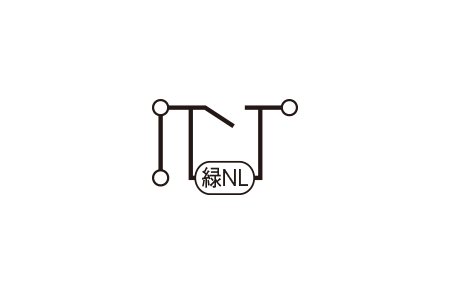

WCF3003BK・WCF3003WK

WCF3003BK・WCF3003WK

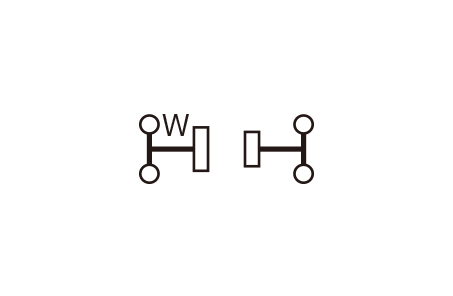

WCF3010B・WCF3010W・WCF3011B・WCF3011W

WCF3010B・WCF3010W・WCF3011B・WCF3011W

寸法図(寸法表示単位:mm)

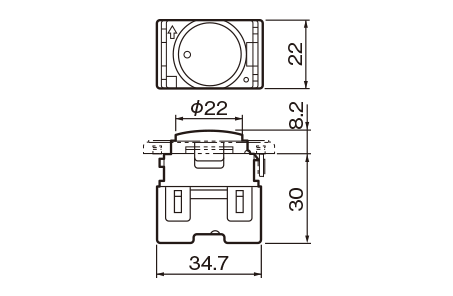

WCF3001BK・WK WCF3002BK・WK WCF3003BK・WK

WCF3001BK・WK WCF3002BK・WK WCF3003BK・WK

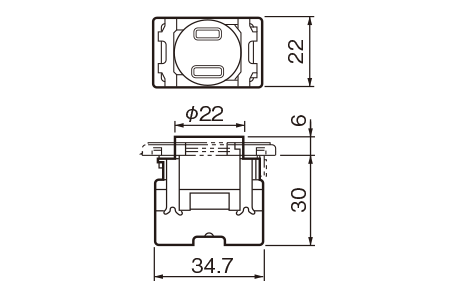

WCF3010B・W WCF3011B・W

WCF3010B・W WCF3011B・W

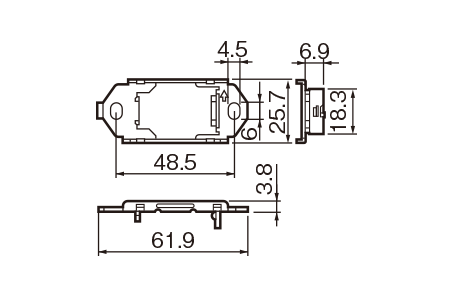

WCN3801

WCN3801

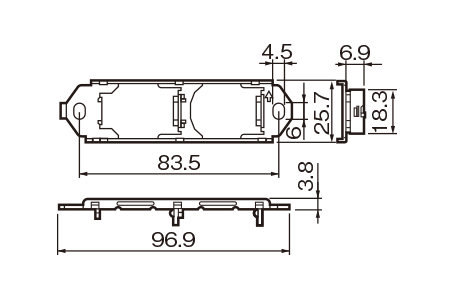

WCN3802

WCN3802

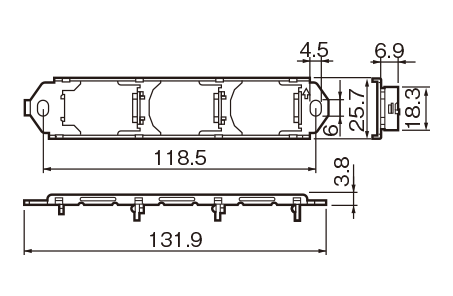

WCN3803

WCN3803

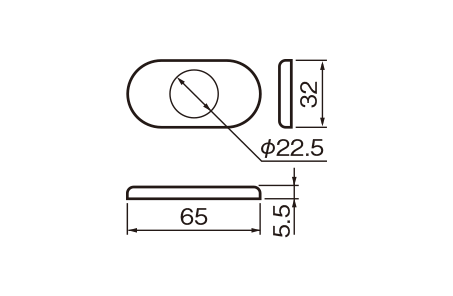

WCF8301B・W

WCF8301B・W

WCF8302B・W

WCF8302B・W

WCF8303B・W

WCF8303B・W

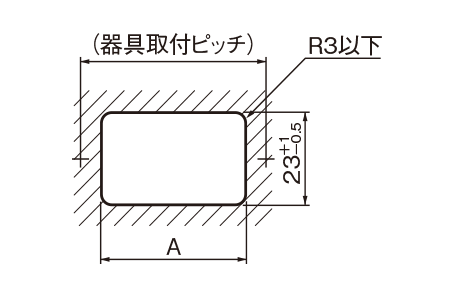

穴あけ寸法(寸法表示単位:mm)

穴あけ寸法(寸法表示単位:mm)
  • 注)取付ねじはΦ3.5~Φ4タッピンねじまたはΦ3.5~Φ4.1木ねじをご使用ください。
  A寸法 器具取付ピッチ
1Pタイプ

37+1-0.5

48.5±0.4

2Pタイプ

72+1-0.5

83.5±0.4

3Pタイプ

107+1-0.5

118.5±0.4

WCN3801、3802、3803の取付枠で組み合わせの場合

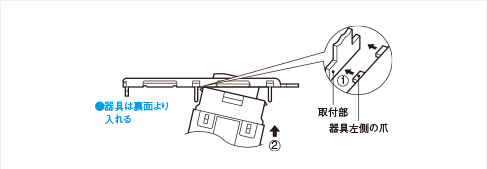

器具の組込み方法

器具の組込み方法

(必ず右側の器具から組込んでください)

  • ①器具左側の爪を枠の取付部に差し込んでください。
  • ②器具の右側を押えてはめ込んでください。

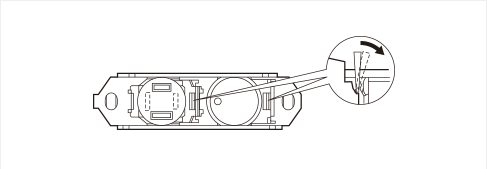

器具の取り外し方法

器具の取り外し方法

(必ず左側の器具から外してください)

  • ①器具右側の溝にマイナスドライバーを差し、器具と反対側に倒してください。
