レーザーマーカー 墨出し名人 ケータイ

レーザーマーカー
墨出し名人 ケータイ
耐衝撃性がアップして本格的な携帯仕様にバージョンアップ。
コンパクト

本体質量140g、全体16cmのコンパクトボディに機能満載。
衝撃に強い
耐衝撃性がアップして本格的な携帯仕様にバージョンアップ。
水平保持に欠かせない精密ジンバル機構を、特殊緩衝材で本体ボディから浮かせ、直接衝撃が加わらないようにしました。落下などによる衝撃に対する信頼性が大幅に向上しました。
特殊緩衝材によりジンバル機構に加わる衝撃を吸収。
落下等の衝撃に対する信頼性をアップしました。


※記載されている内容は、実験値であり保証値ではありません。
※耐衝撃性を強化していますが、精密機器ですから落下などの強い衝撃が加わった場合、レーザの照射角度がずれることがあります。衝撃が加わった場合は、ご使用前に必ず精度チェックを行ってください。

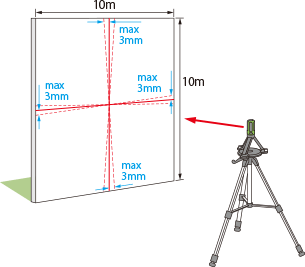

レーザー光の照射精度

※三脚使用時、地墨ポイント(LED光)はご使用できません。
現場で目立つ3つのカラーバリエーション
持ち運びに便利なケース付
-
アルミケース付
(写真はBTL1101G) -
●アルミケース単品もご用意しております。
BTLX119102
-
プラスチックケース付
(写真はBTL1100G) -
●プラスチックケース単品もご用意しております。
BTLX111
安心メンテナンス
レーザーマーカー「墨出し名人」は高精度の精密機器です。故障、性能低下が発生した場合に、即座に対応できるメンテナンス体制を整えています。万一の場合にご利用ください。
?@1年間無償修理
万一の精度不具合が発生した場合、無償で修理いたします。修理・メンテナンスが発生した場合はお買い求めの販売店にお持ち込みください。
(有効期限:ユーザー登録のお客様に限りお買上げから1年間。ただし、ユーザー登録されていない場合は有償となります。)
お客様の過失による故障の場合は、期間内であってもお客様に修理代金をご負担いただきます。
【ユーザー登録のお願い】
安心メンテナンスサービスを受けるためにはユーザー登録が必要です。お手数ですが、ご購入の際に、製品に同梱されているハガキに必要事項をご記入のうえ、ご投函ください。手続きはそれだけです。
?A万全の品質保証体制
お客様の製品データは出荷時からメンテナンス時まですべて管理。
一点一点をシリアルナンバーで追跡していますので修理の時も安心です。
レーザーマーカー 墨出し名人 ケータイ 仕様・能力
光源 | 可視光半導体レーザ635nm※1 |
---|---|
出力 | 1mW以下 クラス2※2 |
下部光 | 高輝度LED※3 |
線幅 | 2.5mm以下/5m※4 |
鉛直方式 | ジンバル機構(水平保持機構) |
補正角度 | 約±4度※1 |
ライン停止時間 | 約5秒 |
指示精度 | ±3mm/10m |
電源 | アルカリ乾電池単3形(1.5V) 1本(別売)※5 |
連続使用時間 | 約8時間(パナソニックアルカリ乾電池) at20℃ |
使用周囲温度 | −5〜+40℃ |
使用相対湿度 | 85%RH以下 |
寸法 | 全長160×径φ32mm |
本体質量 | 約140g(乾電池含む) |
- ※1
- レーザ光の仕様です。
- ※2
- [クラス1M]合理的に予見可能な運動条件下で安全な302.5〜4000nmの波長範囲の光を放出するレーザ。光学器具で直接ビームを見ないこと。[クラス2]まばたき反射を含む回避行動によって目が保護される400〜700nmの波長範囲の可視光を放出するレーザ。[クラス1]合理的に予見可能な運動条件下で安全であるレーザ。〈JIS C6802(2005)〉ただし、できる限り、目には入れないでください。
- ※3
- 三脚ご使用時には、下部光(地墨ポイント)は使用できません。
- ※4
- 1/e^2輝度分布径による。(3mm/10m相当)目視ノギス測定レベルでは1.5mm/5m相当
- ※5
- 充電池は使用できません。
レーザーマーカー 墨出し名人 ケータイ セット内容・価格
レーザーマーカー 墨出し名人 ケータイ オプション一覧

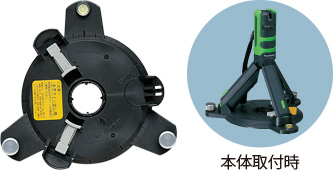

【回転台】回転調整がスムーズに行えます

- 回転台BTLX118012
<エレベーター式三脚をご使用の場合> -
測量器用三脚取付金具(5/8インチ)を同梱しています。
(BTLX118112)

- 回転台BTLX118011
<市販のカメラ用三脚をご使用の場合> -
カメラ用三脚取付金具(M6)を同梱しています。
(BTLX118111)

●三脚取付金具単品もご用意しております。
- しっかり固定
- レーザーマーカーの足をしっかり固定できますから作業の安定性が高まります。
- スムーズな回転
- なめらかに回転しますので、ねらった方向に正確に向けることが容易です。
- 手軽な水準調整
- 回転台に水準器が備え付けられており、2方向に高さを微調整するネジを使うことで、水準器の気泡をみながら簡単に調整できます。
【エレベーター式三脚】高さの調整が可能です

- エレベーター式三脚BTLX116011
- ※測量器用三脚取付金具(5/8インチ)取付可能。
- 高さの調整が可能
- 回転台とセットでご使用いただくことで、高い位置での水平ラインの作業にも応用できます。
※地墨ポイントがLEDのため三脚使用時は、地墨ポイントは使用できません。
