信号線式ライコン(調光消灯スイッチ付)

閉じる
手軽に調光できるシンプルな調光器

信号線式ライコン(調光消灯スイッチ付)は、すべての当社製信号線式連続調光型照明器具に適合する、シンプルな手動式の調光器です。ロータリー式とスライド式をご用意しています。

ライコンの幅サイズダウンで壁スペースの有効利用が可能に

1室内で多灯制御を行うときや、調光スイッチ(位相制御)と横並び配置を行うときなどの、連接取り付けが容易になりました。

写真:ライトコントロール

当社製の信号線式連続調光型照明器具すべてに適合

Hfタイプ・LRタイプ・PCタイプ・PC(0〜100%)タイプのすべてに使えるため、起動方式ごとにライコンを選定する必要がなくなりました。

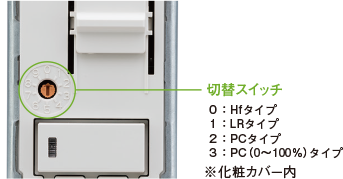

照明器具タイプは現場の照明器具の起動方式にあわせて負荷切替スイッチで設定できます。

取付部位・用途に応じたスイッチプレートの選択や、スイッチとの組み合わせが可能(別売)

コスモシリーズワイド21デザインのスイッチ類で統一できます。

※本器のOFF/ONボタンでは電源を切ることができません。
電源を切る場合は、別途スイッチと組み合わせてください。

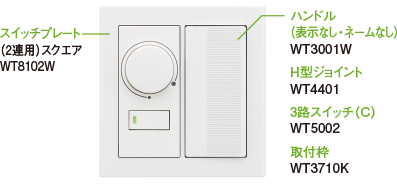

■スイッチを組み合わせ2連用にした一例

写真:スイッチを組み合わせ2連用にした一例

商品ラインアップ

ロータリー式 スライド式
写真:信号線式ライコン ロータリー式 写真:信号線式ライコン スライド式
品番 NQ21505 ◯ NQ21502 ◯
希望小売価格
(税抜)
34,000円 34,000円
共通項目
  • プレート別売
  • 定格電圧:AC100〜242V
  • 周囲温度:0〜35°C
  • 制御電源ユニット台数:50台まで※1
  • 連接取付可能台数:5台まで※2
  • 適合スイッチボックス:JIS 1コ用金属製(カバー付)
  • リモコンを内蔵した照明器具、調光信号入力端子の無い照明器具、他の調光制御機器との組み合わせはできません。
  • 本器のOFF/ONボタンでは電源を切ることができません。電源を切るときは、別途電源スイッチと組み合わせてください。
  • 連接使用時は30台まで
  • 断熱施工時は3台まで
寸法図 写真:信号線式ライコン ロータリー式寸法図 写真:信号線式ライコン スライド式寸法図
各部の名称 写真:信号線式ライコン 各部の名称

適合スイッチプレート

スイッチプレート(1連用) 品番
ラウンドプレート(ホワイト) WTC7101W
スクエアプレート(ホワイト) WT8101W
ラフィーネアシリーズ
(スクエア)(ホワイト)
WTX8101W

適合負荷

調光範囲は照明器具により異なります。ご使用の照明器具の調光範囲を必ずご確認ください。

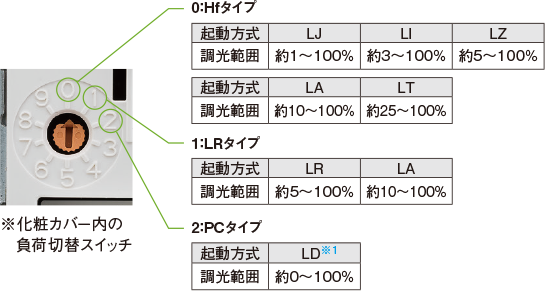

信号線式ライコン 負荷切替スイッチの説明図
  • ツマミで消灯させる場合は、切替スイッチを【3】に設定してください。
  • 工場出荷段階では【0】に設定されています。

結線図

単体で使用する場合

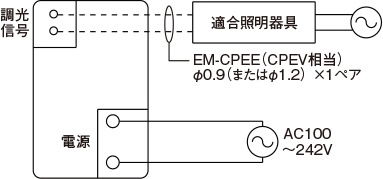

信号線式ライコン結線図(単体で使用する場合)

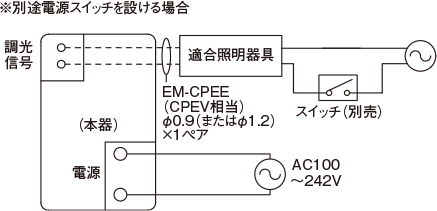

信号線式ライコン結線図(別途電源スイッチを設ける場合)

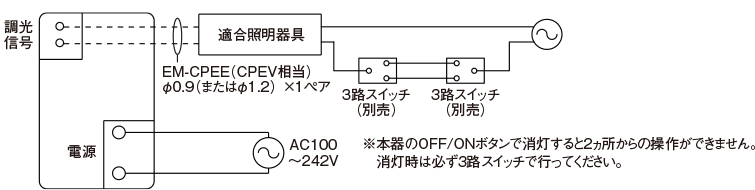

2ヶ所点滅する場合

信号線式ライコン結線図(2ヶ所点滅する場合)
  • 注1)調光信号線は電源線と離して配線してください。
  • 注2)調光信号線は短絡しないでください。調光器が壊れることがあります。
  • 注3)調光信号線の配線長は100mまでにしてください。
  • 注4)スイッチC(3路)は組み込まれていません。別途ご用意ください。

ライトコントロールを正しくご使用いただくために」もあわせてご確認ください。

  • ◯工場在庫品
  • 受受注品
