無線調光・調色システム マルチマネージャーEx 商品ラインアップ

閉じる
無線調光シリーズ「WiLIA」対応タブレット操作の無線調光・調色システム

マルチマネージャーExは、無線調光シリーズ「 WiLIA(ウィリア)」対応の調光・調色システムです。専用タブレットで実際のあかりを確認しながら直観的に操作できます。デジタル有線タイプの照明器具の調光・調色も可能です。

マルチマネージャーExシステム

設定操作用タブレットEx マルチマネージャーEx
写真:設定操作用タブレットEx 写真:マルチマネージャーEx
品番 NQ51181U ○ NQ51101Z ○
希望小売価格
(税抜)
オープン価格 120,000円
仕様
  • 機能 : シーン、スケジュール、スイッチなどの各種設定
  • OSバージョン : Android5.0以上
  • アスペクト比 : 16:9
  • 専用設定ソフトインストール済
  • 製造メーカーの仕様変更や新製品の販売により機種を変更する場合があります
  • 機能 : スケジュール運転(年間カレンダー)、 シーン演出制御、接点制御など
  • 定格電圧 : AC100V〜242V
  • インターフェース接続台数 : NK51111・NK51113最大8台
  • 寸法 : 幅φ115mm 埋込穴φ100mm 埋込高134.7mm
WiLIA無線タイプ用 デジタル有線タイプ用
LS/無線信号変換
インターフェース
LS/PD信号変換
インターフェースPlus
写真:LS/無線信号変換インターフェース 写真:LS/PD信号変換インターフェースPlus
品番 NK51113 ○ NK51111 ○
希望小売価格
(税抜)
48,000円 40,000円
仕様
  • 定格電圧 : AC100V〜242V
  • 信号入力 : LSCL信号×1
  • 信号出力 : 無線信号(WiLIA 920MHz帯)
  • センサ : 明るさセンサ
  • 照明器具接続台数 : 最大110台
  • スイッチ子器接続台数 : 最大4台
  • 寸法 : 幅φ115mm 埋込穴φ100mm 埋込高99mm
  • ダイバーシティアンテナ
  • 定格電圧 : AC100V~242V
  • 信号入力 : LSCL信号×1
  • 信号出力 : PDCL信号×2
  • 照明器具接続台数 : 32台×2系統
  • スイッチ子器接続台数 : 最大4台
  • 寸法 : 幅Φ115mm 埋込穴Φ100mm 埋込高134.7mm
スイッチ子器(4ボタン)
写真:スイッチ子器(4ボタン)フルカラーモダンプレート付

フルカラーモダンプレート付

写真:スイッチ子器(4ボタン)新金属プレート付

新金属プレート付

品番 NK51032J ○ NK51042J ○
希望小売価格
(税抜)
24,000円 24,500円
仕様
  • 機能 : 設定操作用タブレットExで割り当てられた機能(シーン再生、調光消灯、スケジュールなど)の実行
  • 操作ボタン数 : 4コ
  • 適合スイッチボックス : JIS 1コ用
  • 寸法 : 幅70mm・高120mm

※ スイッチ子器では、電源を切ることができません。電源を切るときは、別途電源スイッチを設けてください。

有線式調光調色システム用

写真:PD/調光信号変換インターフェース
PD/調光信号変換インターフェース

NK51012 ○

希望小売価格 29,800円(税抜)

PDCL信号をPWM信号に変換するインターフェース(起動方式LZ専用)

上位照明制御システム連携用

写真:フル2線式リモコンマルチマネージャー用拡張端末器(分電盤用)
フル2線式リモコンマルチマネージャー用
拡張端末器(分電盤用)

WRT2531 受

希望小売価格 96,000円(税抜)

無線調光シリーズ「WiLIA(ウィリア)」 専用照明器具

  • ◯工場在庫品
  • 受受注品

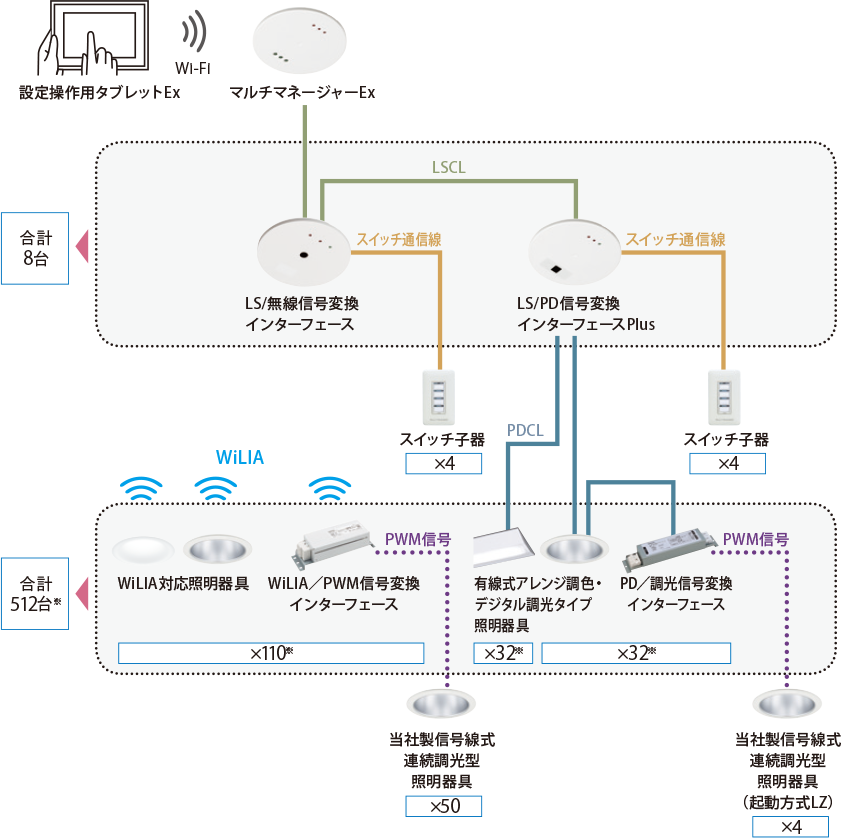

システム構成図

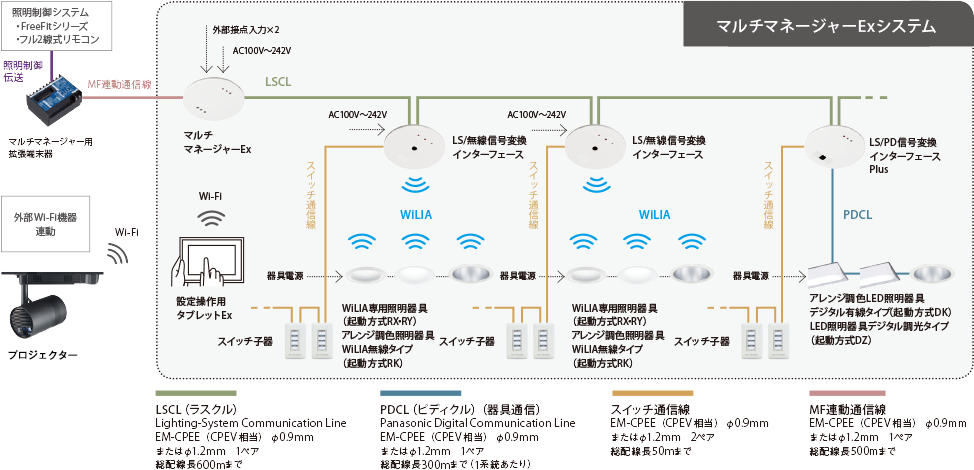

システム構成図

設定操作用タブレットExと
マルチマネージャーExの通信距離

LS/無線信号変換インターフェースと
WiLIA専用照明器具の通信距離

最大システム

最大システムの図

※WiLIA/PWM信号変換インターフェース・PD/調光信号変換インターフェースは照明器具1台分として計算してください。

制御仕様

フロア 1/マルチマネージャーEx1台
エリア 25/フロア
ゾーン 512/フロア
シーン 32シーン/エリア
スケジュール 16パターン/日・16パターン/週・年間・特日
明るさセンサ制御 8ゾーン

用語解説:「フロア」「エリア」「ゾーン」について

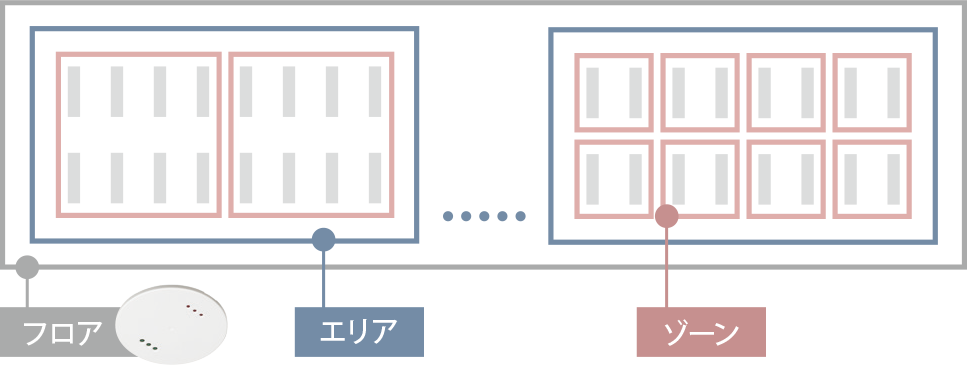

用語解説:「フロア」「エリア」「ゾーン」について

フロア

  • マルチマネージャーEx1台で制御を行う範囲です。
  • スイッチを割り当てます。

エリア

  • 最大25エリア設定できます。
  • 照明器具とスイッチを割り当てます。
  • エリア単位でスケジュールやシーンを設定します。
  • 1エリアには、32シーンが設定できます。

ゾーン

  • 最大512ゾーン設定できます。
  • 照明器具とスイッチを割り当てます。
  • 同じゾーンの照明器具は、同じ調光率で動作します。
  • 器具はいずれかのゾーンに含まれます。
  • 器具を複数のゾーンに設定することはできません。
  • エリアをまたいだゾーンを組むことはできません。
