PiPit調光シリーズの高機能コントローラPiPit+コントローラ

かんたんな施工で手軽に導入できる無線調光システム「PiPit(ピピッと)調光シリーズ」の高機能コントローラ「PiPit(ピピッとプラス)」コントローラです。センサで昼光を検知し空間の明るさを自動的に調光する明るさセンサタイプと、デマンドコントロールタイプの二種類をご用意しています。

PiPitで多彩な運用とさらなる省エネを実現

PiPit調光シリーズに、さらなる付加機能をプラスした2つのタイプをご用意。より一層の省エネを実現します。

PiPitセパレートセルコンAタイプ(埋込型)

「明るさセンサ機能を搭載した天井埋込型のコントローラです。ハンディライコン(別売)による一括操作も可能です。

PiPitライコン デマンド連動機能付

「PiPitライコン」にスケジュール機能とデマンドコントロール機能をプラス。外部デマンドコントローラからの信号を受けて強制減光が可能です。

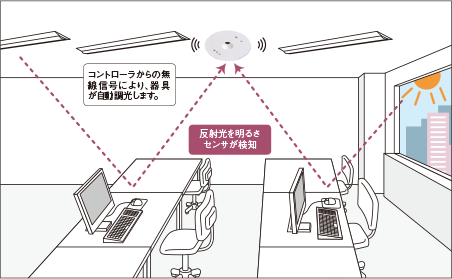

PiPit調光に明るさ制御をプラス

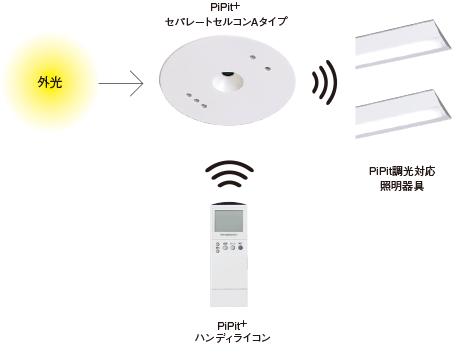

「PiPitセパレートセルコンAタイプ」は、センサで昼光を検知し、空間の明るさは一定のまま自動的に省エネ。ハンディライコンによる一括調整も可能です。

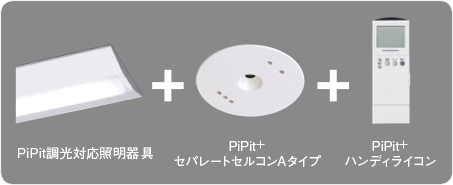

■セット内容

PiPit調光対応照明器具+PiPitプラス セパレートセルコンAタイプ+PiPitプラス ハンディライコン

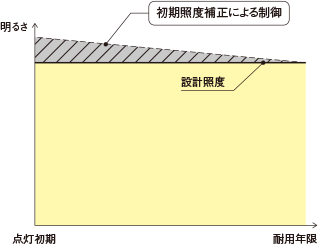

初期照度補正で省エネ

設計照度に対して余分な点灯初期の明るさを、明るさセンサが検知し、照明器具をコントロール。

約10%省エネ

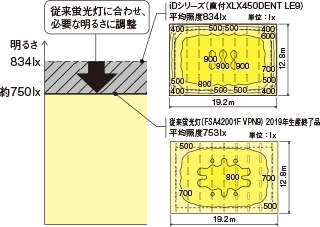

狙いの明るさで省エネ

改修時の「同等以上の明るさ」を「必要な明るさ」に設定。ハンディライコンでかんたんにコントロール。

約10%省エネ

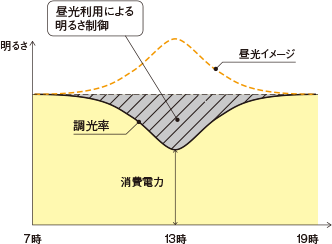

昼光利用で省エネ

明るさセンサが昼光を検知し適切な光の量になるよう照明器具をコントロール。

約10%省エネ

  • 調光率は昼光の影響をうけて変化します。

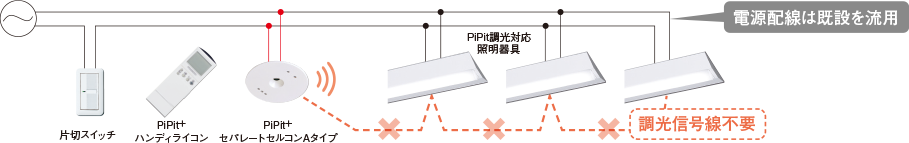

システム構成図

PiPitプラスのシステム構成図

さまざまな運用に柔軟に対応

PiPitセパレートセルコンAタイプは、ハンディライコンでの一括操作をはじめ、ライトマネージャーFxと連携したスケジュール運用や、外部デマンドコントロール機器との外部接点連動など、さまざまな運用に柔軟に対応できます。

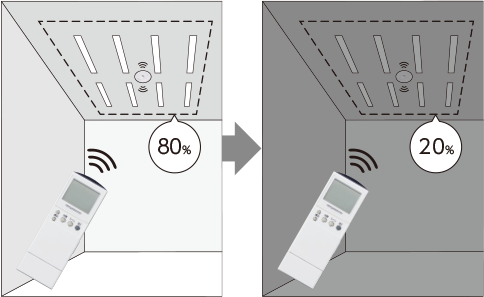

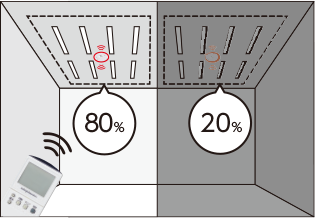

PiPitハンディライコンで照明器具のグループをまとめてコントロール

PiPitセパレートセルコンAタイプに向けてPiPitハンディライコンを操作することで、ペアリングされたPiPit調光対応照明器具をまとめて操作することが可能です。

PiPitセパレートセルコンAタイプを2台以上設置することでエリアを分けた制御が可能です。

PiPitハンディライコンでもあかりを操作できます。

  • 明るさ調整
  • 点灯/消灯 など

※明るさセンサの設定やペアリングなどの各種設定を行う場合は、PiPitハンディライコンが必要です。

写真:PiPitハンディライコン

PiPitハンディライコン
NK23041

ライトマネージャーFxとの連携で多彩な制御が可能

小型記憶調光システム「ライトマネージャーFx」と組み合わせることで、シーン操作やスケジュール制御などさまざまな運用が可能になります。

ライトマネージャーFx

■システム構成例

ライトマネージャーFxのシステム構成例

「ライトマネージャーFx」について 詳しくはこちら

PiPit調光器具と信号線式連続調光型照明器具を一括で操作

PiPit/PWM信号変換インターフェースとの組み合わせにより、当社製信号線式連続調光型照明器具をPiPit信号で制御できるようになります。設置場所によって遮蔽物が多くなる間接照明なども、器具間は有線配線なので確実に通信ができ、無線システムの導入が図れます。

PiPit/PWM信号変換インターフェース

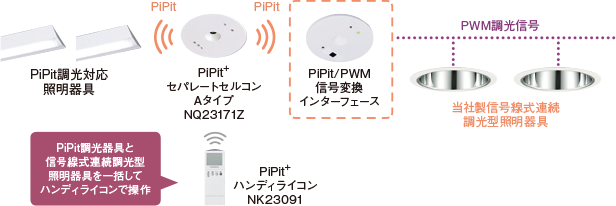

■システム構成例

PiPit/PWM信号変換インターフェースのシステム構成例

注1)調光信号線は電源線と離して配線してください。
注2)調光信号線の配線長は50mまでにしてください。
注3)通信補助器とはペアリングできません。

■適合負荷

PiPitハンディライコン PiPit/PWM信号変換
インターフェース
器具選択 起動方式
NK23041 NK23091
アドレス設定1 起動方式01 緑点滅1回 Hfタイプ LJ・LI・LZ
LA・LT
アドレス設定2 起動方式02 緑点滅2回 LRタイプ LR
アドレス設定3 起動方式03 緑点滅3回 PCタイプ LD
  • 消灯信号入力により調光消灯を行います。

「PiPit/PWM信号変換インターフェース」について 詳しくはこちら

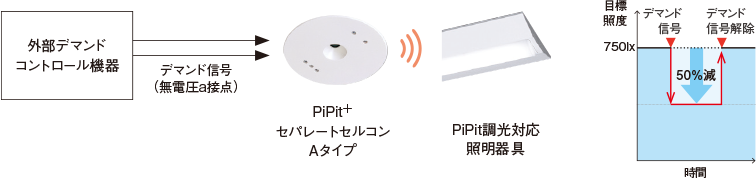

デマンドコントロール機器との連動運用

外部デマンドコントロール機器からの接点を受けて目標照度を変更。最大デマンド値を抑えることで電気代の削減につなげられます。
※調光率は昼光の影響をうけて変化します

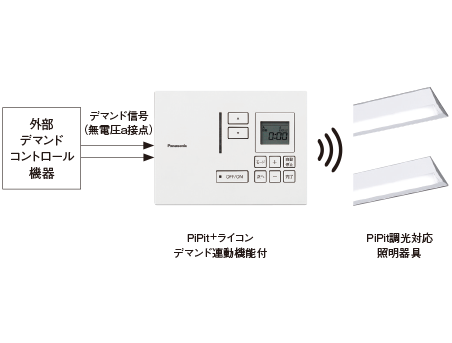

PiPit調光にデマンドコントローラ連動機能をプラス

「PiPitデマンド連動機能付」は、デマンドコントローラからの信号を受けて強制減光が可能です。

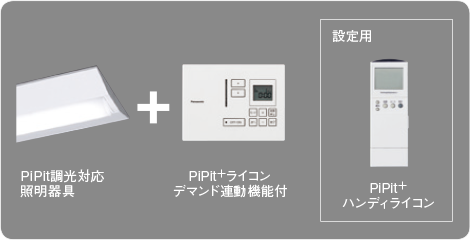

■セット内容

PiPit調光対応照明器具+PiPitプラス デマンド連動機能付 「設定用 PiPitプラス ハンディライコン」

スケジュール運転しながらデマンドコントロール

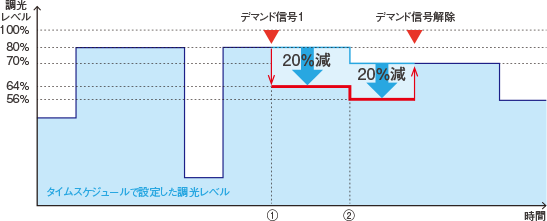

スケジュール運転中のデマンド制御イメージ

①調光レベル80%運転中にデマンド信号1(削減率20%)
80%×(100-20)%⇒64%
②スケジュール運転で調光レベルが変更されるタイミングが来ると、元の設定レベルに応じて変化 [スケジュール運転が80%から70%に変化]
70%×(100-20)%⇒56%

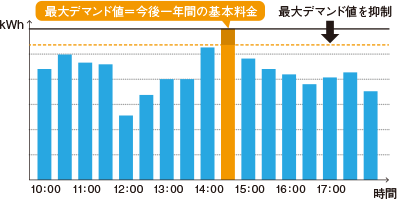

ピーク電力をカットして最大デマンドを抑制

高圧小口需要家(50kW~500kW契約)の電気料金は「電気使用料金」と「基本料金」に分かれ、「基本料金」は過去1年の最大デマンド値で決まります。最大デマンド値を抑えることで、電力契約基本料金の抑制につながります。

※デマンド(需要電力):30分間の平均電力

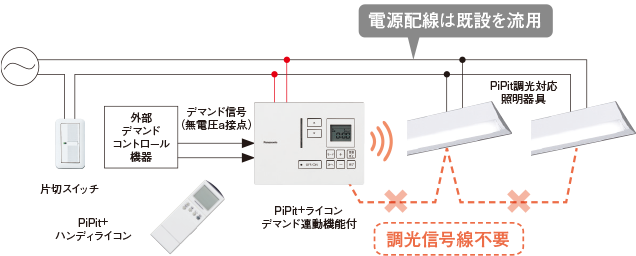

システム構成図

PiPitプラスライコン デマンド連動機能付のシステム構成図

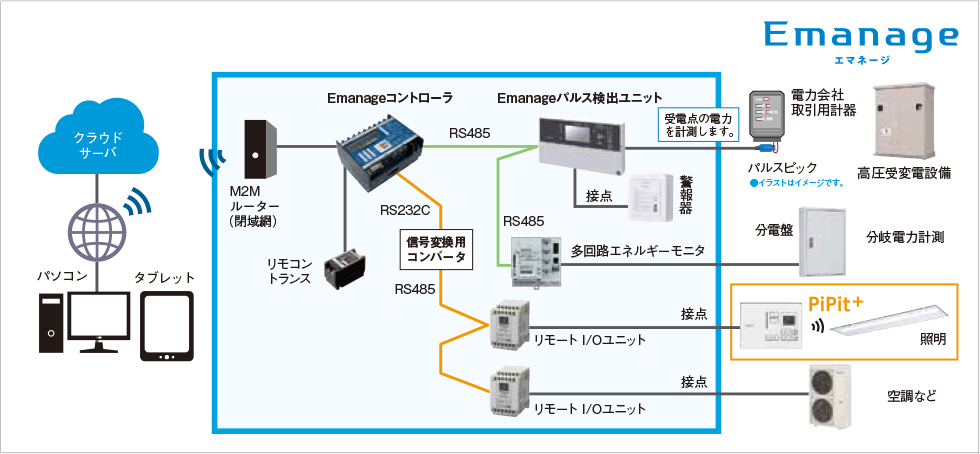

パナソニックのエネルギーマネジメントソリューション「エマネージ」に対応

エネルギーの管理をトータルにサポートします。

Emanage(エマネージ)のシステム構成図

「エマネージ」について 詳しくはこちら

商品ラインアップ

PiPitセパレートセルコンAタイプ

埋込型 直付型
写真:PiPit+セパレートセルコンAタイプ 埋込型 写真:PiPit+セパレートセルコンAタイプ 直付型
品番 NQ23171Z ◯ NQ23185K ◯
希望小売価格
(税抜)
16,800円 22,800円
仕様
  • 寸法:幅Φ115・埋込穴Φ100・埋込高104
  • 定格電圧:AC100〜242V
  • 適合負荷:当社製デジタル調光LED照明器具(起動方式 RZ)
  • 制御方式:無線通信(920MHz帯)
  • 通信距離:見通し約20m
  • センサ:明るさセンサ<連続調光>
  • 外部接点入力:無電圧a接点 固定調光×1、デマンドコントロール×2(DC12V 10mA ON/OFF)
  • 寸法:幅Φ134・高122
  • 定格電圧:AC100〜242V
  • 適合負荷:当社製デジタル調光LED照明器具(起動方式 RZ)
  • 制御方式:無線通信(920MHz帯)
  • 通信距離:見通し約20m
  • センサ:明るさセンサ<連続調光>
  • 外部接点入力:無電圧a接点 固定調光×1、デマンドコントロール×2(DC12V 10mA ON/OFF)
備考
  • 水平天井埋込専用
  • マルチ調光調色システム連携対応
  • 設定作業には別売のPiPitハンディライコン(NK23091)が必要です。
  • この商品は、ご使用前に各種設定作業が必要です。調整費については施工店にご相談ください。
  • 組み合わせる照明器具などは必ず当社製をご使用ください。
  • 水平天井直付専用
  • マルチ調光調色システム連携対応
  • 設定作業には別売のPiPitハンディライコン(NK23091)が必要です。
  • この商品は、ご使用前に各種設定作業が必要です。調整費については施工店にご相談ください。
  • 組み合わせる照明器具などは必ず当社製をご使用ください。
  • 周囲温度 -10°C〜40°Cで使用してください。(一時的に50°Cまで上昇する場合でも使用は可)
オプション
  • PiPitセパレートセルコン(直付)用防球ガード
    NK23062
  • PiPitセパレートセルコン(直付)用天井取付金具
    NK23060

PiPitライコン デマンド連動機能付

PiPitライコン デマンド連動機能付
写真:PiPit+ライコン デマンド連動機能付
品番 NQ23151 ◯
希望小売価格
(税抜)
68,000円
仕様
  • 寸法:幅160・高120・奥行30
  • 定格電圧:AC100〜242V
  • 適合負荷:当社製デジタル調光LED照明器具(起動方式RZ)
  • 制御方式:無線通信(920MHz帯)
  • 通信距離:見通し約20m
  • 外部接点入力:無電圧a接点×2(DC12V 10mA ON/OFF)
備考
  • スケジュール:24時間式 3スケジュールを設定可能(2スケジュールはあらかじめ設定済)
  • 取付方法:壁掛け金具による壁面直取り付け
  • 照明器具を調光するにはあらかじめペアリング設定が必要です。
  • PiPitライコンは調光する器具が見通せる場所に設置してください。
  • PiPitライコンは壁面へ正しい向きに設置してください(詳しくは施工説明書を参照ください)。

PiPitハンディライコン

PiPitハンディライコン
写真:PiPit+ハンディライコン
品番 NK23091 ◯
希望小売価格
(税抜)
11,800円
仕様
  • 単4アルカリ電池×2本同梱
  • リモコンホルダ同梱
  • 対応機種:PiPitコントローラ、PiPitコントローラ、当社製デジタル調光LED照明器具(起動方式 RZ)
備考
  • 紛失防止として壁掛け収納ができます。
  • 照明器具を密集して配置した場合には、複数の器具が同時に操作・設定されることがあります。
  • 近傍にPiPit以外の当社製センサー機器(セパレートセルコンシリーズなど)がある場合、誤動作することがあります。
  • 通信距離は信号を受信する器具により異なりますので、器具の商品図面・取扱説明書をご確認ください。
  • 赤外線の通信距離は器具により異なります。器具の仕様をご確認ください。
寸法図 PiPit+ハンディライコン寸法図

照明器具

  • ◯工場在庫品
  • 受受注品

「PiPit調光シリーズ」コントローラの設置と使用上のご注意
