タッチパネルで演出プログラムをかんたん設定・ワンタッチ再生できるコントローラ

16種類の演出プログラムをかんたんに設定&ワンタッチ再生できる、ライトアップ演出用コントローラです。複数プログラムの多重再生により、場所ごとにお好みの演出を再生することが可能です。

タッチパネルで16種類の演出プログラムをかんたん設定・再生

タッチパネルのかんたん操作で16種類の演出プログラムを設定・記憶。記憶したプログラムは、ホーム画面の演出プログラムボタンを押して再生します。

演出プログラムの設定

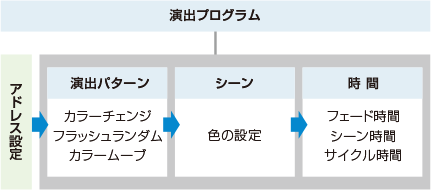

照明器具に「演出パターン」「シーン」「時間」で構成する「演出プログラム」を設定

演出プログラムの再生

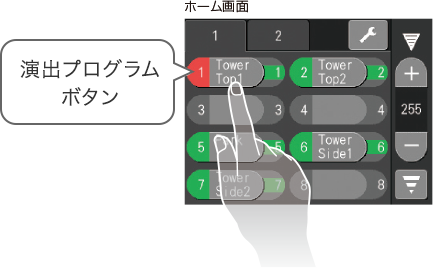

ホーム画面で「演出プログラムボタン」を押して再生

3つの演出パターンからさまざまな演出プログラムを作成

3種類の演出パターン(カラーチェンジ、カラームーブ、フラッシュ・ランダム)をベースに、シーン(明るさ・色)と時間の設定を行うことで、さまざまな演出プログラムを作成できます。

①カラーチェンジ

  • 単シーン:1つのシーンを固定再生
  • 多シーン:最大12個のシーンを順次再生

②カラームーブ

  • ブロック:短い特徴シーンが背景シーンの中を動く
  • ペイント:特徴シーンが背景シーンを塗りつぶすように動く

③フラッシュ・ランダム

  • ベースあり:ベースシーンの中を最大11個のシーンがランダムに再生される
  • ベースなし:最大12個のシーンがランダムに再生される

演出プログラムの多重再生が可能

複数の演出プログラムを重ね合わせ、同時に再生することができます。

  • 多重再生例
  • 最大16種類の演出プログラムを同時再生可能

マスター調光機能を搭載

  • 空間全体の明るさを「マスター調光アップ/ダウンボタン」や「段調光ボタン」で一斉に変えることができます。

  • 写真:ホーム画面

さまざまな制御チャンネル数の照明器具に対応

最大10ch※までの器具制御チャンネルに対応。カラー・調色・単色等多種多様な照明器具が使用できます。
※うち1chはインテンシティに割り当て。

子器やリモコンとの組み合わせでさらに多彩な制御が可能

システムアップ子器やワイヤレスリモコンと組み合わせることにより、壁操作での演出プログラム再生だけでなく、タイマー制御や外部機器との連動、多ヵ所での操作等の機能を付加することができます。

タイマー子器

写真:タイマー子器
  • ①24時間タイムスケジュール

    • タイムスケジュールにあわせて演出プログラムを自動再生
    • 1日に最大32動作の設定が可能
    • 3通りのスケジュールを記憶
    • 自動演出のスタート/ストップをスケジュールに組み込むことも可能
  • ②自動再生

    • 演出プログラムを好みの順番で連続自動再生

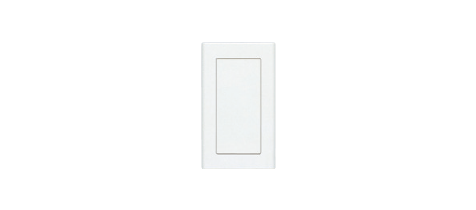

接点入力子器

写真:接点入力子器
  • 外部機器と連動した演出プログラムのコントロール

    • 外部接点(無電圧a接点)入力により、演出プログラムの再生および消灯が可能
    • タイマー子器と組み合わせた場合は、タイマー子器で設定した3スケジュールの選択および自動再生のスタート・ストップも外部機器との連動が可能

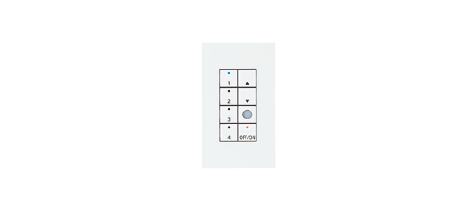

シーン選択子器

写真:シーン選択子器
  • 演出プログラムの多ヵ所操作に

    • コントローラAt親器と離れた場所にシーン選択子器を設置し、演出プログラムの切替やマスター調光を複数の場所でコントロールすることが可能
    • ワイヤレスリモコンによる操作も可能
  • シーン選択子器の切替スイッチで下記の2通りの使い方から機能を選択します
    ①子器再生番号1~4の呼出
    ②子器再生番号5~8の呼出

ワイヤレスリモコン操作器

写真:ワイヤレスリモコン操作器
  • あかりを見ながらワイヤレスで演出プログラムを再生

    • 子器再生番号の再生とON(点灯)/OFF(消灯)をワイヤレスで行うことが可能。

基本仕様

演出プログラム手動/自動再生器
写真:NND27000
品番 NND27000◯
仕様
  • 入力電源 : AC100V 50/60Hz
  • 出力信号 : DMX512信号
  • 制御器具最大台数 : 200台
  • 適合器具最大制御チャンネル数 : 10ch/台(うち1chはインテンシティに割り当て)
  • 記憶再生プログラム数 : 16プログラム(子器再生番号8個にカスタム登録可)
  • 寸法 : W175×H120×D(埋込深)42(mm)
  • 重量 : 0.9kg
  • 取付 : 3コ用スイッチボックス(カバー付)に適合
コントローラAt用システムアップ子器
タイマー子器 写真:NK28891
品番 NK28891◯
仕様

タイムスケジュールにあわせて演出プログラムを自動再生

  • 設定方式 : 24時間式
  • 設定数 : 3スケジュール+自動再生1、7日間スケジュール
  • 動作数 : 最大32動作/スケジュール
  • 7日間スケジュール : 3スケジュール選択
  • 時計精度 : 月差±15秒以内
  • 停電補償時間 : 出荷後約10年(24時間以上給電後)
  • フェード時間設定 : 0秒~1分
  • 寸法 : W116×H120×D(埋込深)30.5(mm)
  • 重量 : 0.2kg
  • 取付 : 2コ用スイッチボックス(カバー付)に適合

注)同一ボックス内での連接取付はできません。
注)時計精度は使用環境により変わります。

接点入力子器 写真:NK28892
品番 NK28892◯
仕様

外部機器と連動した演出プログラムのコントロール

  • 機能 : 外部接点入力により演出プログラム切替
    (切替スイッチにより以下の使い方から機能を選択)
    ①子器再生番号1~4の呼出+ON/OFF
    ②子器再生番号5~8の呼出+ON/OFF
    ③タイマー子器 スケジュールA・B・Cと自動再生+停止の切替
  • 外部接点入力 : 無電圧a接点(DC12V10mA)
    100ms以上のパルス入力を検知
  • モニター出力 : オープンコレクタ5V10mA
  • 寸法 : W70×H120×D(埋込深)27.5(mm)
  • 重量 : 0.1kg
  • 取付 : 1コ用スイッチボックス(カバー付)に適合

注)同一ボックス内での連接取付はできません。

シーン選択子器 写真:NK28814
品番 NK28814◯
仕様

演出プログラムの多ヵ所操作に

  • 操作子器再生数 : 4個+ON/OFF
    (切替スイッチにより以下2通りの使い方から機能を選択)
    ①子器再生番号1~4の呼出
    ②子器再生番号5~8の呼出
  • マスター調光アップ/ダウンボタン付
  • リモコン信号受光部付
  • 適合リモコン操作部 : NK28658
  • 寸法 : W70×H120×D(埋込深)27.5(mm)
  • 重量 : 0.2kg
  • 取付 : 1コ用スイッチボックス(カバー付)に適合

注)同一ボックス内での連接取付はできません

ワイヤレスリモコン
操作器
写真:NK28658
品番 NK28658◯
仕様

あかりを見ながらワイヤレスで演出プログラムを再生

  • 操作数 : 最大8子器再生番号+ON/OFF
  • 電源 : 単三電池×2個付
  • リモコンボックス付
  • 送信到達距離 : 同一室内で最大10m
  • 寸法 : W48×H170×D28(mm)
  • ◯工場在庫品
  • 受受注品

システム構成図

コントローラAtのシステム構成図
