LEDカラー制御と使い慣れた操作環境が、この1台に。

LEDカラー照明器具の制御はタッチパネルで。調光器具の仕込みや本番再生は使い慣れた操作環境で。LED時代のオペレーションスタイルを集約した、記憶調光操作卓の新スタンダードモデルです。

カラー制御とディマー制御の2つの操作環境を1台に集約

LEDカラー照明器具の制御に適したタッチパネルと、キーやフェーダなどのディマー制御で使い慣れた操作環境を1台の調光卓に集約。オペレーション・ワークフローの効率化を実現します。

  • 商品画像
  • 商品画像

最大4分割できるグラフィカルなタッチパネル

ワイド21インチの大型タッチパネルを最大4分割し、「フィクスチャリスト」「チャンネルリスト」「キューリスト」「カラーパレット」などの同時進行する関連操作画面をカスタマイズして表示できます。

4分割表示例

4分割表示例の画像

1:フィクスチャリスト 2:カラーパレット 3:マクロ 4:キューリスト

画面切替操作

  • 画面切替操作の画像
  • 機能キーに設定された10種の機能画面を任意に設定できます。

    例)1の画面をカラーパレットにしたいとき
    画面番号ボタン①と機能キー「Palette」を押す

    例)3の画面をキューリストにしたいとき
    画面番号ボタン③と機能キー「Cue List」を押す

分割切替操作

  • 1の画面の左右を大きくしたいとき
    画面番号ボタンを①→②の順で押す

    分割切替操作の画像
  • 1を全画面にしたいとき
    画面番号ボタンを①→④の順で押す

    分割切替操作の画像

セットアップ

カラー器具は「フィクスチャリスト」に、調光器具は「チャンネルリスト」にセットアップします。

セットアップの説明画像

器具選択とレベル調整

カラー器具は「フィクスチャリスト」で、調光器具は「チャンネルリスト」で器具選択とレベル調整を行います。

    • フィクスチャリストの場合
    フィクスチャリストの画像

    1. キーまたはタッチで器具を選択
    2. 「Atボタン」を押す
    3. 画面下から「Atバー」が伸びる
    4. 横エンコーダやタッチ操作でRGBレベル設定
    5. 縦エンコーダでディマーレベル設定
    6. Enterで決定
    ※4の代わりにカラーパレットの使用も可能。

    • チャンネルリストの場合
    チャンネルリストの画像

    1. キーまたはタッチで器具を選択
    2. 「Atボタン」を押す
    3. 画面下から「Atバー」が伸びる
    4. タッチ操作でディマーレベル設定
    5. 縦エンコーダでディマーレベルを調整
    6. Enterで決定
    ※4の代わりにレベルパレットの使用も可能。
    ※1〜6の代わりにP1にしてプリセットフェーダの使用も可能。

キー・フェーダなど使い慣れた操作環境も併設

  • キー・フェーダなど使い慣れた操作環境も併設のイメージ画像
  • キーやフェーダなど従来からの操作環境も併設し、タッチパネルとあわせて操作内容に適したスタイルを選べます。
    キー配置やフェーダ形状は片手での操作のしやすさにこだわるとともに、木製肘置などを採用し快適な操作感を追求しました。

フレキシブルに使用できる10本のマルチフェーダ搭載

  • フレキシブルに使用できる10本のマルチフェーダ搭載のイメージ画像
  • 10本の「マルチフェーダ」は、サブマスタ代わりやグランドマスタ・グループマスタなどとしてフレキシブルに使用できます。

記憶設定をタッチボタン化できる「パレット」「マクロ」搭載

  • パレット (主にカラー、レベル、パンチルトなど) マクロ (主に器具選択、レベル設定など)
  • さまざまな設定パターンをソフトウェアボタン化して、ボタンタッチだけで同じ設定が実行できる「パレット」「マクロ」を搭載。仕込み操作の効率化をサポートします。

タブレットをリモート端末として使用可能

  • 使い慣れたスマートフォンやタブレットをリモート端末で使用可能のイメージ画像
  • ブラウザ上で動作するため、さまざまなデバイスをリモート操作器として使用できます。
    タブレットを調光卓の上におけば、調光卓の「第2の画面」として扱うことも可能です。

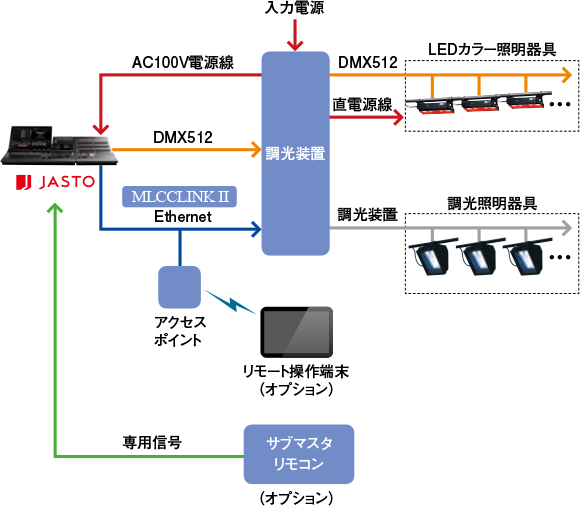

システム構成図

システム構成図

基本仕様



JASTO-5SC

品番

NQ79950受

制御回路数

8192回路

制御チャンネル数

4096チャンネル(ディマー/カラーで自由配分)

調光制御信号

DMX512(USITT1990)×4系統 ・
DMX-Ethernet出力×16系統

操作部 プレイバック

クロス/ムーブフェーダ GO/STOP/Rev

サブマスタ

20本×50ページ×10バンク

マルチフェーダ

10本×50ページ

ディマー

縦エンコーダ×1

カラー/PTFC

横エンコーダ×4(カラー、パン、チルト調整)

プリセットフェーダ

《3段20本単位で増設可能(最大120本)》

シーン記憶数

1000キュー×10シーケンス

チェイス/エフェクト記憶数

1000個(1000ステップ)

シーン記憶方式

ライブ記憶方式とトラッキング記憶方式を選択可能

表示部

21インチタッチパネル

外部記憶

USBメモリ

入力電源

AC100V ±10% 50/60Hz

周囲環境

周囲温度0~40℃ 相対湿度45~85% 結露なきこと

寸法

寸法図

※《 》はオプション対応

オプション

プリセットフェーダ卓 親機 プリセットフェーダ卓 子機
品番 NQ79951受 NQ79952受
プリセットフェーダ 20本×3段
プリセットマスタ 1式 -
段マスタ 1式 -
入力電源 AC100V ±10% 50/60Hz
周囲環境 周囲温度0~40℃ 相対湿度45~85%(ただし結露しないこと)
備考 親機1台、子機5台まで連結可能
寸法 寸法図
リモート操作器 Androidタブレット 10.1型
