小型記憶調光システム 「シーンマネージャーG」

閉じる
コンパクトな壁付タイプながら、多回路で高度な調光システムを構築。

最適な調光レベルをシーンとして記憶&ワンタッチ再生。操作器やアクセサリによるシステムアップで本格的な高機能システムを構築できます。会議室・宴会場・小規模ホールなど、幅広い施設に対応します。

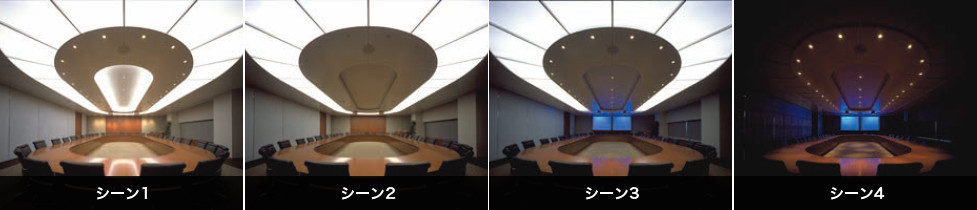

ワンタッチであかりが変わる、シーンを変える

シチュエーションに応じた調光レベルを「シーン」として記憶させることで、いつでもワンタッチで希望のあかりシーンを再現できます。

ワンタッチであかりが変わる、シーンを変えるのイメージ画像

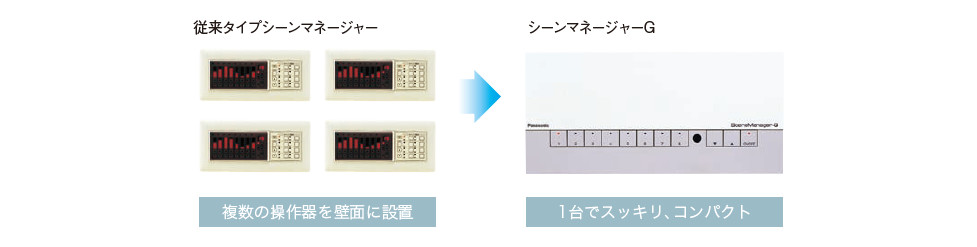

「ページ機能」により最大32CH・32シーンの操作が可能

メイン操作器には、最大32チャンネル・32シーンの操作を可能にする「ページ機能」を搭載。従来のように複数の操作器を並べなくてもよいので、操作性を高め、すっきりした壁面を創出します。

「ページ機能」により最大32CH・32シーンの操作が可能のイメージ画像

素早い場面転換からゆっくりした明るさの変化まで自由自在

記憶されたシーンの切り替え時間(フェード時間)は、0~99分(0~59秒は秒単位、1~99分は分単位)で自由に設定可能。シーン再生中は残りフェード時間を操作器本体のフェード時間表示部に表示。また、フェード中にフェード時間アップダウンボタンを押すと、フェード時間を長くしたり短くしたりすることが可能です。

素早い場面転換からゆっくりした明るさの変化まで自由自在のイメージ画像

施設の規模・用途に応じて最適システムを構築

あらゆる規模・用途にフレキシブルに対応できるよう、各種操作器やインターフェイスなど、豊富なシステムアップ機器をラインアップしています。

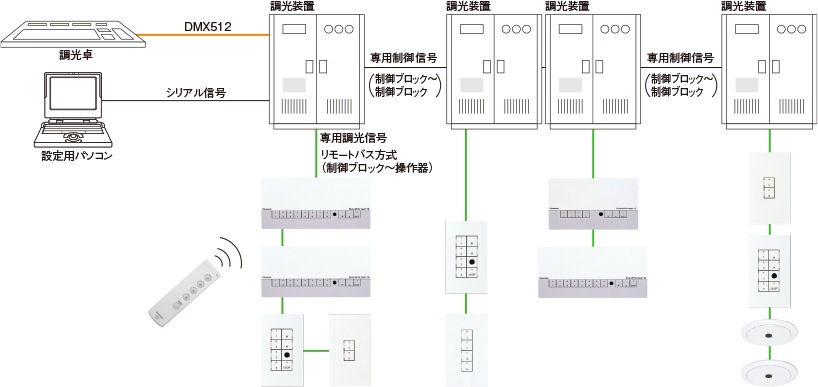

システム構成図

システム構成図

基本仕様

FDUシリーズ壁据置型
調光装置との組合せ
WDUシリーズ壁付型
調光装置との組合せ
調光ユニットパネル12との組合せ 調光ユニットパネル8との組合せ
制御調光回路数 最大42回路(単独盤) 最大24回路(単独盤) 12回路(単独盤) 8回路(単独盤)
制御チャンネル数 最大128チャンネル
チャンネル数を各エリアで自由に割付可能
制御エリア数 8エリア 4エリア
記憶シーン数 32シーン/エリア(最大256シーン) 32シーン/エリア(最大128シーン)
フェード時間 0~59秒(秒単位)、1~99分(分単位)
ソフトパッチング機能 操作器の各チャンネルと調光回路の接続設定が可能
調光制御信号 入力:専用調光信号(リモートバス方式)×1系統
・DMX512(1990)信号×1系統
出力:DMX512(1990)信号
操作器の接続台数 31台
インターフェース・アクセサリの接続台数 16台
作業灯系統数 各エリア8系統
自動演出 自動演出
パターン
8パターン/エリア(最大64パターン)※3 1パターン(エリア1のみ)
※別途タイマーユニットが必要
自動演出
ステップ数
32ステップ/パターントータルステップ800 32ステップ/パターン
ホールド時間 0~59秒(秒単位)、1~99分(分単位)
自動演出の
繰り返し数
1~98回・エンドレス エンドレス
自動演出の
リンク機能
任意のシーン、任意のパターン、自動演出前のシーン なし
部屋制御 エリア連動
可能数
8エリア(7パーティション)※3
シーンマスタ、シーン連動可能
4エリア(3パーティション)
シーンマスタ、シーン連動可能
間仕切
制御数
5部屋(但し、エリア連動との併用はできない)※3 -
入力電源 単相3線 AC100V/200V±10% 50/60Hz ※1 単相2線 AC100V/200V±10% 50/60Hz ※2
周囲環境 周囲温度 0℃~40℃ 相対湿度 45%~85%(ただし結露しないこと)
  • 1:電源は3相4線式も対応可能です。(3相3線は対応できません)
  • 2:単相電源専用です。3相電源は使用できません。
  • 3:設定用パソコンによるデータ設定が必要です。
  • ◯工場在庫品
  • 受受注品

  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包
