分電盤の分岐回路に接続するだけのリーズナブル調光システム

ブレーカ機能をなくし、調光ユニットのみをパッケージングしたリーズナブルな調光システムです。調光ユニットの組み合わせはオーダー対応いたします。

ブレーカ機能を分離した新発想調光装置

  • 調光ユニットパネル内部のイメージ画像

    調光ユニットパネル内部

  • 従来の調光装置からブレーカ機能を取り去り、調光ユニットのみをパッケージング。分電盤の分岐回路に各調光ユニットを接続するだけで、フレキシブル&リーズナブルに調光システムを構築できます。リニューアルにもおすすめです。

ユニットの組み合わせ品種のオーダーに対応

調光ユニットを8回路搭載した「調光ユニットパネル8」と、12回路搭載した「調光ユニットパネル12」のそれぞれに、ユニットの組み合わせが異なった品種をラインアップ。ラインアップにない組み合わせにもオーダー対応いたします。調光する照明器具の種類と回路数に合わせて組み合わせをご指定ください。

多彩な照明器具を使った調光に適合

  • 多彩な照明器具を使った調光に適合のイメージ画像
  • 当社製の連続調光が可能な全ての照明器具に対応します。
    【調光可能な照明器具】

    • 当社製信号線式連続調光型LED照明器具
    • 当社製位相制御式連続調光型LED照明器具
    • 当社製連続調光インバータ照明器具
    • 調光専用蛍光灯(起動方式DH)
    • 白熱灯、電子ダウントランス用器具

    それぞれ専用の調光ユニットが必要です。

制御部でソフトパッチングや温度異常上昇監視などが可能

調光装置内部の制御部にさまざまな機能が備わっています。

  • 操作器の各フェーダと調光回路の割り付け(ソフトパッチング)
  • 調光ユニットの温度が異常上昇した場合に出力停止と警報ブザーの鳴動
  • 作業灯の設定・操作
  • 「シーンマネージャーG」操作器・アクセサリ・インターフェースの制御
  • 手元操作による全回路の直点灯

システム構成図

システム構成図

基本仕様

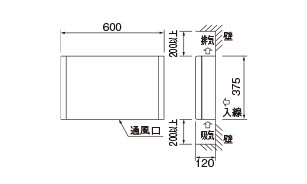

調光ユニットパネル8
調光ユニットパネル8のイメージ画像

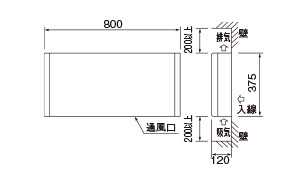

調光ユニットパネル12
調光ユニットパネル12のイメージ画像
入力電源 各調光ユニット用:単相2線AC100Vまたは200V 50/60Hz
(照明器具電圧による)
(単相3線の場合:制御部と同一電源のR-NまたはT-Nを使用)
制御部用:単相2線AC100V(50/60Hz)
(単相3線の場合:調光ユニットと同一電源のR-NまたはT-Nを使用)
注)三相電源は使用できません。
注)調光ユニットと制御ブロックは必ず同相電源としてください。
調光対象負荷 信号線式連続調光型LED照明器具
(起動方式LJ・LI・LZ・LA・LT・LD・LR)(AC100V/200V)
連続調光用PC・Hfインバータ照明器具
(起動方式EDH・PD・PX・PY・WX)(AC100V/200V)
白熱灯(AC100V) 当社指定ダウントランス器具含む
調光可能負荷容量 信号線式連続調光型LED照明器具
(起動方式LJ・LI・LZ・LA・LT・LD・LR)、
PC・Hfインバータ照明器具
(起動方式EDH・PD・PX・PY・WX)用:
照明器具入力電流の合計16Aまで
白熱灯用:40W~1600W AC100V
調光回路数 8回路 12回路
調光制御信号 専用調光信号(リモートバス方式)×1系統
および DMX512(1990)信号×1系統
注)アナログ信号操作器と接続することはできません。
負荷のON/OFF操作 ON/OFF用ユニット(調光専用蛍光灯ユニットと共通)を使用し、
ON/OFF押ボタン操作器により、白熱灯、蛍光灯、ミラーボールなどの
モータ負荷のON/OFFが可能(いずれも定格10A/回路まで)
操作器 シーンマネージャーG操作器・アクセサリ・インターフェース・
スライド式手動操作器(リモートバス方式)
パステルプレノ等DMX512出力調光操作卓・押ボタン操作器
注)アナログ信号操作器と接続することはできません。
函体塗装色 日塗工番号:E25-80A 5分ツヤ
マンセル記号:5Y8/0.5(参考値)
周囲環境 周囲温度:0~40℃ 相対湿度:45%~85%(ただし、結露しないこと)
寸法 W600×H375×D120(mm) W800×H375×D120(mm)
重量 約14kg 約18kg

調光装置制御部機能

ソフトパッチング機能 操作器の各チャンネルと調光回路の接続設定が可能
温度異常上昇監視機能 調光ユニットの温度が異常上昇した場合、回路出力の停止、および異常LEDの点灯を行う
作業灯
操作機能
専用調光信号線上にボタン操作器を接続することにより、作業灯ON/OFF操作が可能
シーンマネージャーG機能 シーンマネージャーG操作器やアクセサリ・インターフェースを接続することができ、シーン記憶機能や自動演出機能を行うことが可能。(部屋制御の詳細は、シーンマネージャーGのシステム基本仕様をご覧ください。)
直点灯機能 制御ブロックの手元操作設定により、全ての回路を直点灯させることが可能
  • 注1)調光ユニットパネルにはブレーカが内蔵されていません。別途分電盤が必要となります
  • 注2)電源は単相2線専用です。三相電源は使用できません。また、内蔵の制御ブロックと調光ユニットは必ず同相電源としてください。(同一電源のR-N、T-Nからそれぞれの電源に入力しても構いません。)
  • 注3)この商品には、トライアック、チョークコイルなどの電子部品を内蔵しています。これらから熱が発生し、装置内の温度が上昇します。通風の良い環境に設置してください。壁埋込や分電盤内への取り付け等はできません。また、通風口をふさぐようなものを置かないでください。必ず壁面に取りつけ、上面・下面よりそれぞれ200mm以上のスペースを確保してください。
  • 注4)調光回路の実負荷容量は、1回路あたり16A以下としてください。
  • 注5)調光可能な蛍光灯器具には、調光専用蛍光灯(起動方式DH)、PC・Hfインバータ照明器具(起動方式EDH・EYH・PD・PX・PY・WX)があり、それぞれ専用の調光ユニットが必要です。器具の種類を確認の上、適合する調光ユニットをお選びください。
  • 注6)低電圧トランス用器具の調光は、当社指定のダウントランスと灯具の組み合わせに限ります。
  • 注7)ON/OFF用調光ユニットは、照明器具の点灯および消灯時にリレー動作音がします。設置の際には、騒音の気になる場所をお避けください。
  • 注8)起動方式LA・LT・LH・LX・LYは、調光信号による消灯後も薄暗く発光する場合があります。演出用途でご使用の場合はご注意ください。
  • 注9)起動方式LH・LX・LY・WXは、初期照度補正機能により調光操作器のレベル設定部(ボタン、ツマミ)で調光できる範囲が狭くなります。レベル設定部(ボタン、ツマミ)の下限・上限域では操作しても明るさは変わりません。
    ※三相4線仕様は特注で承ります。詳しくはお問い合わせください。

ラインアップ

調光ユニットパネル8(8回路実装)

照明器具の種類を確認の上、この表の適合する品番と組み合わせてご使用ください。
この表以外の組み合わせにも対応できます。標準加工品番(NQE8Z)をお選びいただき、必要な調光ユニットの種類と回路数をご指定ください。

品番 調光ユニット数(調光回路数) 希望小売価格〈税抜〉
白熱灯用 調光専用蛍光灯用
(起動方式DH)
・ON/OFF用
LED・インバータ(PC)
(起動方式LD・EDH)
LED・インバータ(Hf)
(起動方式LZ・LA・LT・LH・LX・LY・LR・EYH・PD・PX・PY・WX)用
AC100V16A AC100V16A AC200V16A AC100V/200V16A AC100V/200V16A
NQE80008U◯ 8 0 0 0 0 630,000円
NQE80206U受 6 0 0 2 0 670,000円
NQE80404U受 4 0 0 4 0 710,000円
NQE80602U受 2 0 0 6 0 750,000円
NQE80800U受 0 0 0 8 0 790,000円
NQE82006U受 6 0 0 0 2 670,000円
NQE84004U受 4 0 0 0 4 710,000円
NQE86002U受 2 0 0 0 6 750,000円
NQE88000U◯ 0 0 0 0 8 790,000円
NQE8U受 ユニットパネル8用標準加工品(組み合わせオーダー対応)
  • 標準加工品(組み合わせオーダー対応)の価格については別途お問い合わせください。
  • 調光専用蛍光灯用(起動方式DH)・ON/OFF用ユニットは組み合わせオーダー対応となります。

調光ユニットパネル12(12回路実装)

照明器具の種類を確認の上、この表の適合する品番と組み合わせてご使用ください。
この表以外の組み合わせにも対応できます。標準加工品番(NQE12Z)をお選びいただき、必要な調光ユニットの種類と回路数をご指定ください。

品番 調光ユニット数(調光回路数) 希望小売価格〈税抜〉
白熱灯用 調光専用蛍光灯用(起動方式DH)・ON/OFF用 LED・インバータ(PC)(起動方式LD・EDH) LED・インバータ(Hf)(起動方式LZ・LA・LT・LH・LX・LY・LR・EYH・PD・PX・PY・WX)用
AC100V16A AC100V16A AC200V16A AC100V/200V16A AC100V/200V16A
NQE1200012U◯ 12 0 0 0 0 830,000円
NQE1202010U受 10 0 0 2 0 870,000円
NQE120408U受 8 0 0 4 0 910,000円
NQE120606U受 6 0 0 6 0 950,000円
NQE120804U受 4 0 0 8 0 990,000円
NQE1201002U受 2 0 0 10 0 1,030,000円
NQE1201200U受 0 0 0 12 0 1,070,000円
NQE1220010U受 10 0 0 0 2 870,000円
NQE124008U受 8 0 0 0 4 910,000円
NQE126006U受 6 0 0 0 6 950,000円
NQE128004U受 4 0 0 0 8 990,000円
NQE1210002U受 2 0 0 0 10 1,030,000円
NQE1212000U◯ 0 0 0 0 12 1,070,000円
NQE12U受 ユニットパネル12用標準加工品(組み合わせオーダー対応)
  • 標準加工品(組み合わせオーダー対応)の価格については別途お問い合わせください。
  • 調光専用蛍光灯用(起動方式DH)・ON/OFF用ユニットは組み合わせオーダー対応となります。
調光ユニットパネル8のイメージ画像
調光ユニットパネル12のイメージ画像
  • ◯工場在庫品
  • 受受注品

  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包
