DMX信号をイーサネットに変換してスマートに接続。

DMX信号をイーサネットに変換するノードです。LANコネクタがあればどこからでもDMX入出力が可能です。グローバルプロトコル「sACN」「Art-Net」および「RDM規格」に対応します。(RDMはEMIT-AXRのみ)

LANコネクタがあればどこからでもDMX入出力が可能に

  • 1台あたり4系統(EMIT-AXR)/2系統(EMIT-AX)のDMX機器を接続可能。
  • DMXスプリッタやミキサーを使わずにDMXの分配・合成が可能。
  • 制御部と負荷部をイーサネットケーブル1本でスマートに接続。
  • 本体パネルの簡単なボタン操作でDMX入出力系統を自由に選択。
  • DMX入出力設定/管理ソフト「AX Manager」によりDMX入出力設定をカスタマイズ。
  • イーサバックアップ装置としても使用可能。(EMIT-AXR)

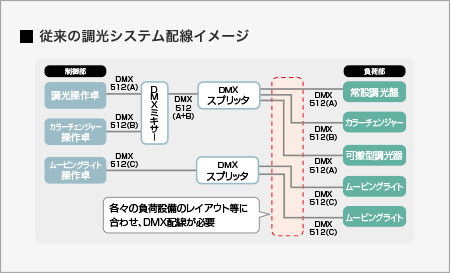

従来び調光システム配線イメージ画像
  • DMXケーブルは1本で最大512回路まで制御。
  • 負荷設備に合わせてDMX配線が必要。
  • スプリッタやミキサーなどのDMX分配合成器が必要。

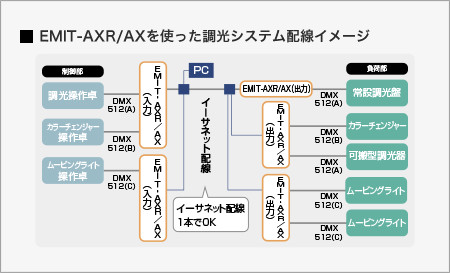

EMIT-AXR/AXを使った調光システム配線イメージ画像
  • EMIT-AXR/AXでDMX信号をイーサネットに変換し、イーサネット配線1本で接続。
  • イーサネットDMXは、AX、sACN、Art- Net に対応。(※1)
  • DMXの入力系統・出力系統を自由に組合せ。
  • イーサネットは1本で最大32768回路を制御可能。(※2)
  • 市販のLANケーブルやスイッチングHUBでシステム拡張が可能。
  • LANコネクタがあればどこからでもDMX信号の入出力が可能。
  • PC(AX- Manager)で遠隔から設定・集中管理が可能。
  • チャンネル単位でのパッチなど、DMXではできない細かい設定が可能。
  • 出力ポートはほぼ無限に拡張可能。
    ※1) EMIT-AXは出力タイプのみArt-Net対応
    ※2) 512回路×64系統(AXの場合)
    複数の調光卓で一斉にチェイス実行できる回路は8192回路(512×16系統)まで

EMIT-AXR

NQ79028
WALLタイプ

NQ79028受

DMX出力4系統

NQ79027
BOXタイプ

NQ79027受

DMX出力4系統

NQ79029
RACKタイプ

NQ79029受

DMX出力4系統

  • EMIT-AXRは「オス・オスケーブル」を用いてコネクタを変換し、DMX入力端末として使用できます。
    オス・オスケーブル NQ79040受
  • EMIT-AXの操作性を継承した「EMIT-AXR typeS」もございます。
NQ79031
typeS WALLタイプ

NQ79031受

DMX出力4系統

NQ79030
typeS BOXタイプ

NQ79030受

DMX出力4系統

EMIT-AX

NQ79025K
WALLタイプ

NQ79025K受

DMX入力2系統用

NQ79035K
WALLタイプ

NQ79035K受

DMX出力2系統用

NQ79026K
BOXタイプ

NQ79026K受

DMX入力2系統用

NQ79036K
BOXタイプ

NQ79036K受

DMX出力2系統用

基本仕様

      EMIT-AXR EMIT-AX
定格 入力電源 AC100V 50Hz/60Hz
周囲温度 0℃〜40℃
相対湿度 45%〜85%(結露なきこと)
仕様 DMX信号規格 DMX512(1990)、DMX512-A DMX512(1990)
RDM通信 DMXアドレス、型名、メーカ、
器具名称、モード、点灯時間、
通電時間
イーサネット 10/100Mbps自動切替
ストレート/クロス自動切替
10/100Mbps自動切替
イーサネットDMX対応プロトコル DMX IN(AX、sACN) DMX OUT(AX、sACN、Art-Net)
DMXポート数 入力/出力モード切替 4系統
(typeSは出力のみ)
入力端末 : 2系統(512×2)
出力端末 : 2系統(512×2)
器具接続台数 32台/DMXポート
最大出力端末数 ほぼ無制限
最大同時出力系統数 80系統 16系統
最大ハイエスト合成系統数 4系統

AX Manager(DMX入出力設定/管理ソフト)

  • AX Manager(DMX入出力設定/管理ソフト)のイメージ画像
  • EMIT-AXR/AXをPCソフトで一括管理
      NQ79060受

    「sACN」「Art-Net」、さらに「RDM」にも対応。

    • ネットワークに接続されたPCから、全体のパッチ状態を一括管理。
    • グラフィック画面と色分け表示でわかりやすいインターフェース。
    • マウスクリックで簡単にパッチ切り替え。
    • それぞれのポートに3種類のパッチを選択・設定可能。

      ・系統パッチ

      ・ハイエストパッチ(4系統まで合成可能)

      ・MIXパッチ(チャンネル単位での合成)(AXのみ)

ソフトウェア仕様
対応OS Windows 7 Pro/Windows 10 Pro
  • Art-Netは、Artistic Licence社によって開発されたイーサネット・プロトコルです。
  • ◯工場在庫品
  • 受受注品

  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包
