本格的ムービングライト制御をコンパクトボディに集約

ムービングライトをタブレット感覚で操るコンパクト設計のタッチ式ムービング操作卓です。洗練されたデザインのコンパクトボディにムービングライトに対応するスペックを搭載しています。

操作目的や役割でエリア分割された基本画面

本格的ムービングライトの複雑な仕込を直感的でシンプルなタッチ操作で実現。

タッチ式スタジオ調光操作卓「ライトミキサーSF」の斬新なスタイルとコンセプトを踏襲したムービングライト用グラフィカルユーザーインターフェース。

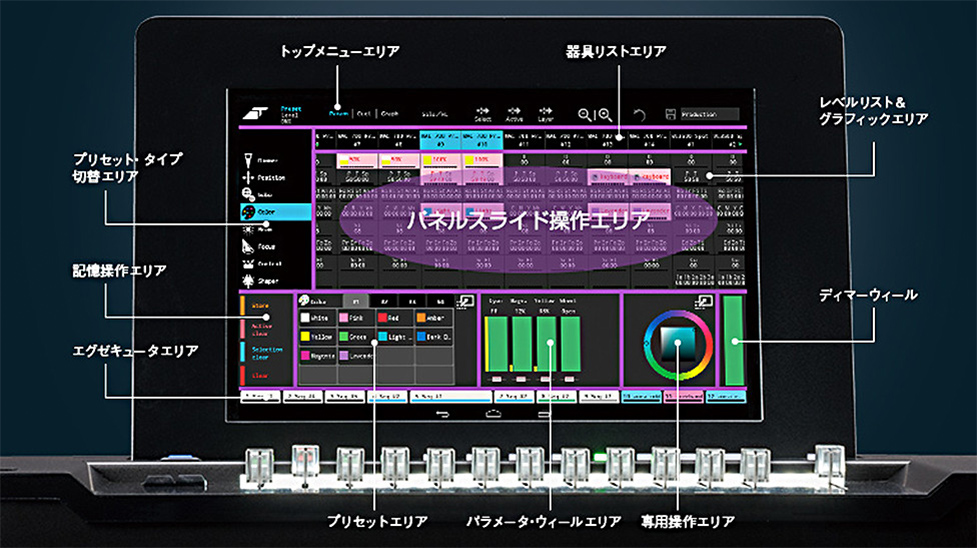

操作目的や役割でエリア分割された基本画面のイメージ画像

フリック操作により個別操作パネルを表示。
パネルスライド操作

パネルスライド操作エリアでスライド操作することにより、適時、個別のターゲットの操作ウインドウを表示させ、各種設定を行えます。

操作性を高める拡大表示(プリセットフェーダ・専用操作)

より精度の高い設定操作をサポートする拡大表示機能。

仕込操作時にきめ細やかな設定をしたい場合は、拡大ボタンをタッチ。操作エリアが拡大され、大きな画面上で微細なレベル設定などの操作が可能です。

※画像クリックで操作デモページへ移動します

プリセットフェーダ・専用操作

その他の便利機能

本格的ムービングライト操作機能を搭載

高性能ムービングライトのポテンシャルを存分に引き出すグラフィカルなGUIと多彩な便利機能を搭載。

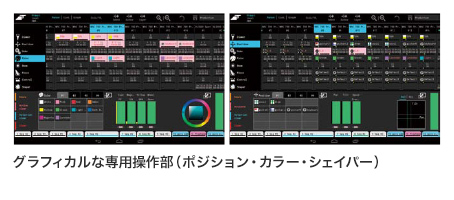

グラフィカルな専用操作部(ポジション・カラー・シェイパー)

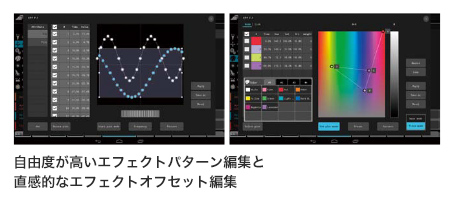

自由度が高いエフェクトパターン編集と直感的なエフェクトオフセット編集

進化するムービングライトに対応

進化を続けるムービングライトの高機能化(多チャンネル化)・高性能化(16bit 高精細モード)や、グローバルな規模での器具ライブラリーに対応します。

MIDI連携

MIDIショーコントロール(MSC)、MIDIタイムコード(MTC)に対応。映像と音楽の連携も可能です。
※別途USB/MIDI変換アダプタ(市販品)が必要

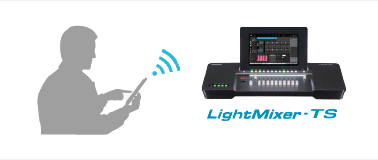

ワイヤレスで仕込み操作も可能(オプション)

別売のタブレットをWi-Fi で本体に接続することで、仕込み操作がワイヤレスで実現。また、本体と連動して2画面拡張表示も可能です。

ワイヤレスで仕込み操作も可能(オプション)

国産の信頼と安心

国内オペレータの発想から生まれた国産ムービングライト操作卓なのでサポートも安心。

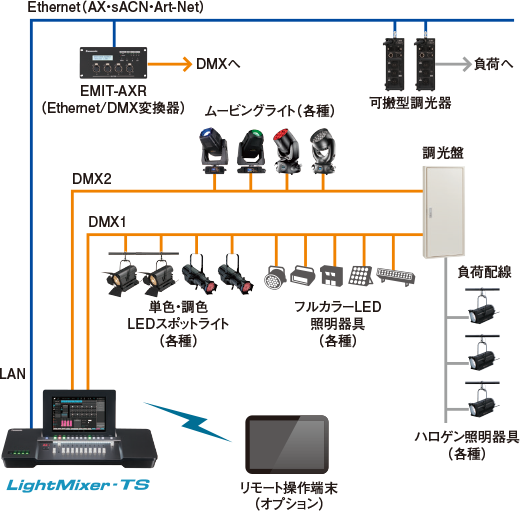

システム構成図

システム構成図

基本仕様

品番 NQ77222K受
制御回路数 2048回路
制御チャンネル数 2048チャンネル
調光制御信号 DMX512(USITT1990)×2系統
DMX-Ethernetプロトコル(AX,sACN,Art-Net)
記憶シーン数 2048シーン
シーケンス 1024シーケンス
エフェクト 1024パターン
外部記憶 USB2.0A端子 ショーデータセーブ/ロード用
再生連動 AX連動(Ethernet)/MIDI Show Control, MIDI Time Code対応(別途USB/MIDI変換アダプタが必要)
入力装置 Androidタブレット 10.1型×1台
同時再生 64シーケンス
プリセット 各プリセットタイプ(Dimmer,Position,Gobo,Color,Beam,Focus,Control,Shaper)に対して
64プリセット(16×4タブページ)
トータル512プリセット(64×8プリセットタイプ)
グループ 256グループ
エグゼキュータ 12セット/99ページ 7種類のロール(役割)で使い分け
グランドマスタ 1セット(プロテクトモード付)
バックアップシーンスイッチ 記憶操作ボタン×1 シーン記憶/再生ボタン×4
Ethernetコネクタ RJ45×1
USBコネクタ A端子×1
DMXコネクタ XLR5ピン×2
無線周波数帯 5GHz
入力電源 AC100V ±10% 50/60Hz
周辺環境 周囲温度 5℃~35℃ 相対湿度45%~80%(ただし結露しないこと)
質量(重量) 7.2kg
寸法 寸法図のイメージ画像

オプション

リモート操作端末

Androidタブレット 10.1型

専用ハードケース

  • Art-Netは、Artistic Licence社によって開発されたイーサネット・プロトコルです。
  • ◯工場在庫品
  • 受受注品

  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包
