グレアを配慮しながら、細断面・ノイズレスデザインを実現 配線ダクトベース照明

「グレアセーブライン」はまぶしさ抑制ニーズに合わせた2タイプの配線ダクト用ベース照明です。
細断面&ノイズレスな角型デザインで配線ダクトとの一体感がある設計で上質な空間づくりを実現。多彩な配線ダクトアイテムと組み合わせて使用することで多様な空間づくりへ対応します。

まぶしさ抑制ニーズに合わせた2タイプの配線ダクト用ベース照明

下面パネルタイプ

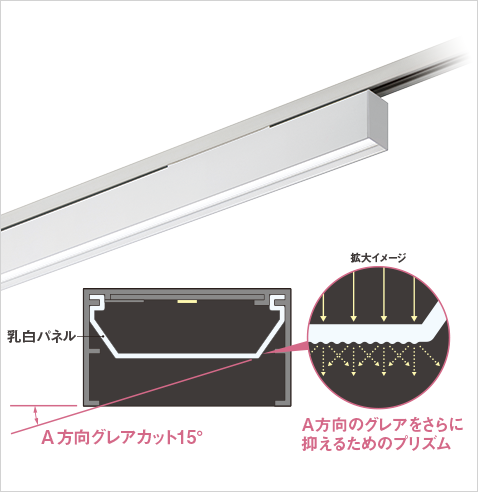

下面パネルタイプ断面図

照度分布:下面パネルタイプ(ホワイト 5000K)

2.4mピッチの連結配置で平均照度750 lx以上を確保

照度分布図

平均照度:803 lx 器具台数:30台 計算エリア:部屋全体
設置条件:空間 14.4m×7.2m 取付高さ2.8m 反射率 天井50%、壁30%、床10% 計算面高さ0.8m

ルーバータイプ

ルーバータイプ断面図

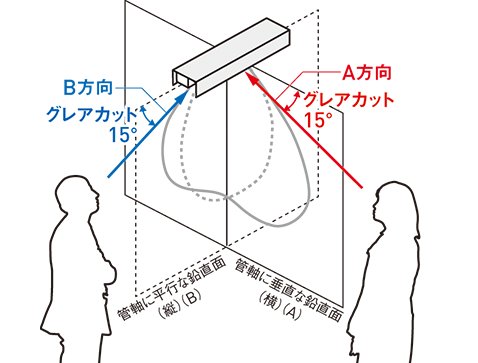

A方向、B方向について

A方向、B方向の説明図

管軸に垂直(A)とは、管軸(ランプ軸)に垂直な鉛直面内の配光を示し、管軸に平行(B)とは、管軸を含む(管軸に平行な)鉛直面内の配光を示します。

細断面&ノイズレスな角型デザイン

配線ダクトとの一体感がある設計で上質な空間づくりを実現します。

断面 40mm

多様な空間づくりへ対応

多彩な配線ダクトアイテムと組み合わせて使用することで多様な空間づくりへ対応します。

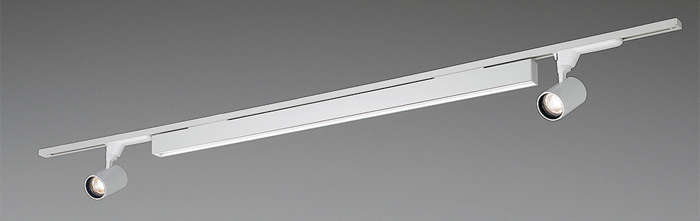

配線ダクトアイテムとの組み合わせ例写真

下面パネルタイプ

L1200タイプ
ホワイト ブラック


昼白色 5000K
(Ra83)

NNN35000W LE1 工場在庫品 バリュアブル商品

54,700円(税抜)

NNN35000B LE1 受注品 バリュアブル商品

54,700円(税抜)

白色 4000K
(Ra83)

NNN35001W LE1 工場在庫品 バリュアブル商品

54,700円(税抜)

NNN35001B LE1 受注品 バリュアブル商品

54,700円(税抜)

温白色 3500K
(Ra83)

NNN35002W LE1 工場在庫品 バリュアブル商品

54,700円(税抜)

NNN35002B LE1 工場在庫品 バリュアブル商品

54,700円(税抜)

電球色 3000K
(Ra83)

NNN35003W LE1 工場在庫品 バリュアブル商品

54,700円(税抜)

NNN35003B LE1 工場在庫品 バリュアブル商品

54,700円(税抜)

仕様
  • 本体:アルミ
  • カバー:ポリカーボネート(乳白)
  • 光源寿命:40000時間(光束維持率85%)
  • 100V配線ダクト用
寸法図
寸法図
配光図
配光図

ルーバータイプ

ホワイト ブラック


昼白色 5000K
(Ra83)

NNN33000W LE1 工場在庫品 バリュアブル商品

65,600円(税抜)

NNN33000B LE1 受注品 バリュアブル商品

65,600円(税抜)

白色 4000K
(Ra83)

NNN33001W LE1 工場在庫品 バリュアブル商品

65,600円(税抜)

NNN33001B LE1 受注品 バリュアブル商品

65,600円(税抜)

温白色 3500K
(Ra83)

NNN33002W LE1 工場在庫品 バリュアブル商品

65,600円(税抜)

NNN33002B LE1 工場在庫品 バリュアブル商品

65,600円(税抜)

電球色 3000K
(Ra83)

NNN33003W LE1 工場在庫品 バリュアブル商品

65,600円(税抜)

NNN33003B LE1 工場在庫品 バリュアブル商品

65,600円(税抜)
