一体型LEDベースライト「iDシリーズ」 かんたん無線調光PiPit（ピピッと）調光シリーズ

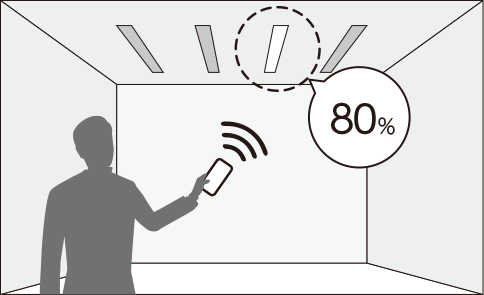

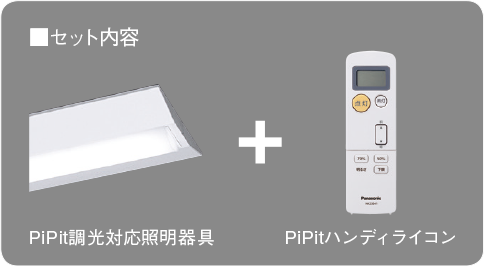

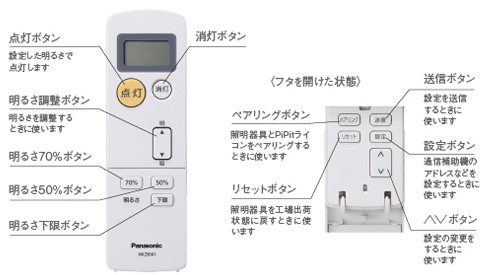

PiPitハンディライコンを使って、器具1台1台の明るさ設定・操作を行うことが可能です。

• ペアリング設定されている場合、PiPitハンディライコンでの調光操作はできません。
• 照明器具を密集して設置した場合には、複数の器具が同時に操作・設定されることがあります。
• 消灯状態を設定することはできません。（安全面に考慮し、0％の調光状態は記憶されません）
• 操作は器具の真下でしてください。

オフィス執務室での不在エリアの省エネに（プルスイッチ付照明器具との比較）

プルスイッチ付照明器具でのON/OFFと比較した場合、照明器具の明るさをPiPitハンディライコンで調光できるため、省エネ効果がアップします。さらに、PiPitハンディライコンで操作するため、照明器具から出る引き紐も無く、見た目もスッキリします。

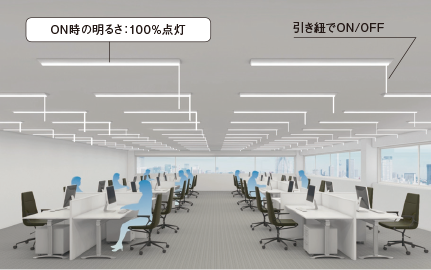

1台ごとに引き紐を使ってON/OFF。

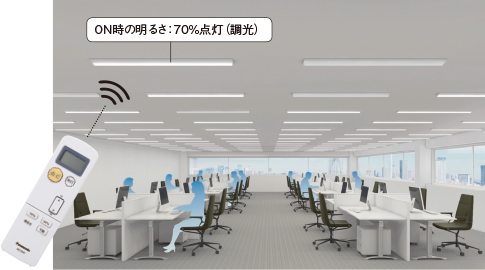

1台ごとにPiPitハンディライコンでON/OFF

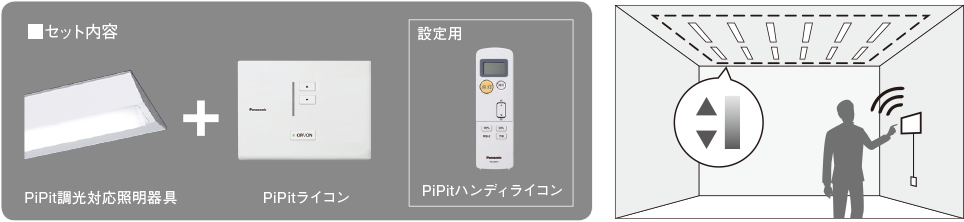

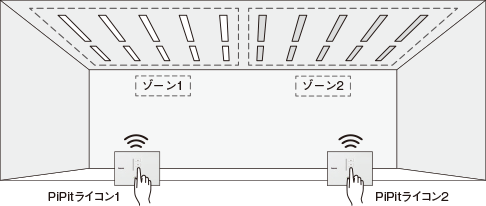

PiPitライコン1台につき、ひとつのゾーンをコントロールすることが可能です（ゾーンはPiPitハンディライコンで設定）。

• 複数のゾーンをコントロールするためには、PiPitライコンが複数台必要となります。

複数台のPiPitライコンで、複数のゾーンを制御することが可能。

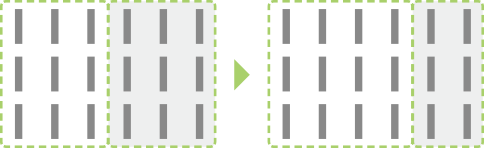

ゾーンの再設定もラクラク

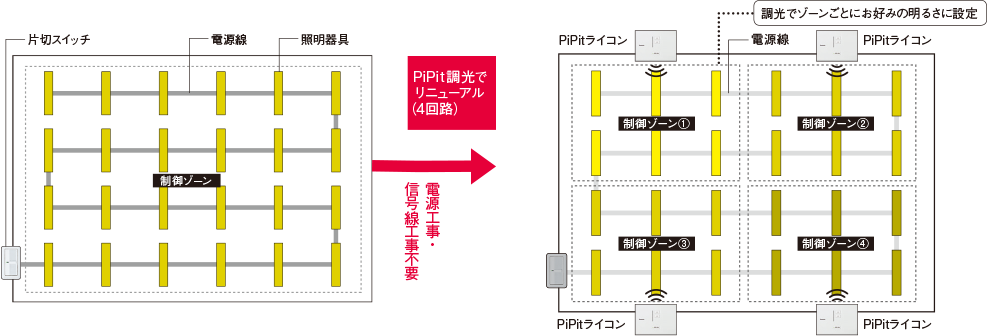

レイアウト変更により、制御エリアを変更したい場合、PiPitハンディライコンを使用することによって簡単に再設定できます。

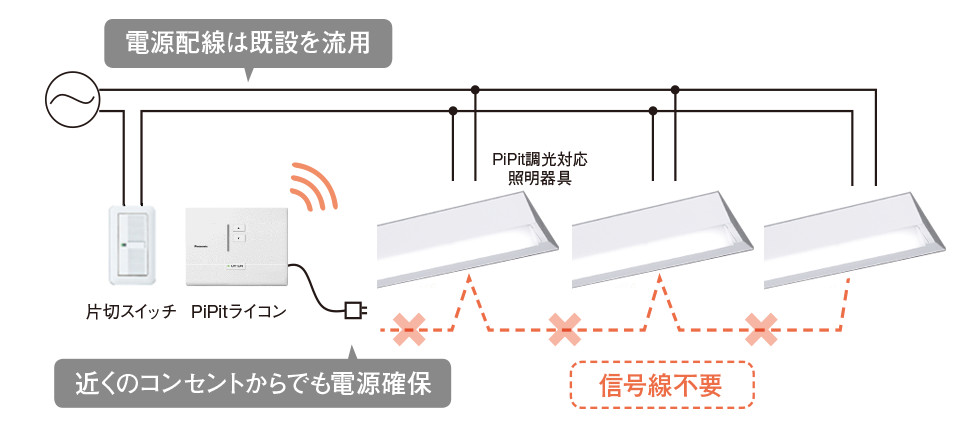

電源線はそのままで、1回路制御から複数回路制御へのリニューアルを実現。

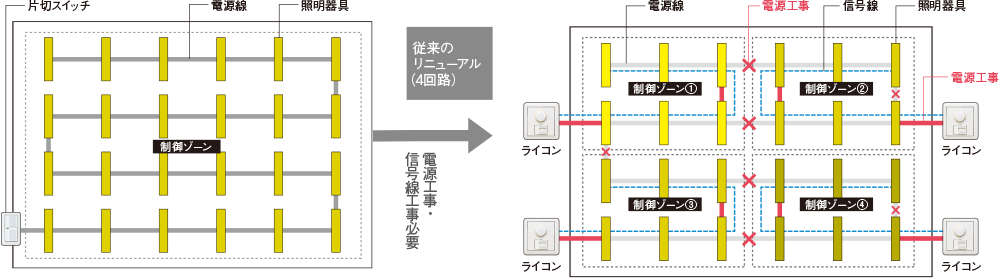

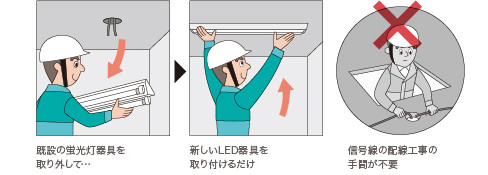

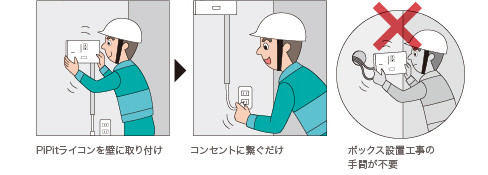

従来、制御回路の増設には大規模な電源工事や信号線工事が必要でしたが、PiPitライコンを複数導入・活用することで、電源線はそのままで複数のゾーン制御にリニューアルすることができます。

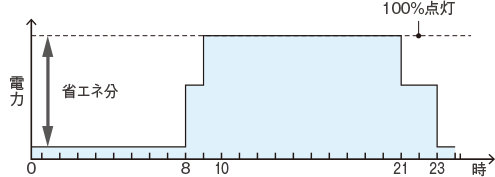

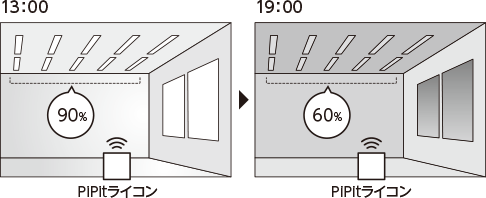

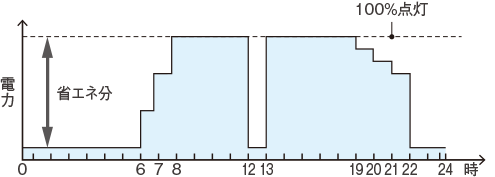

一日のスケジュールの設定が可能。時間帯に応じたシーンを設定することで節電が図れます。

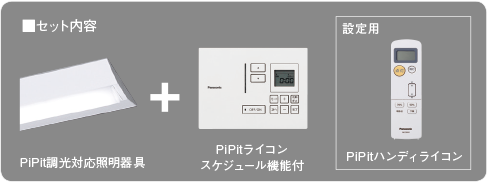

PiPitライコン スケジュール機能付」に記憶できる3種類の24時間スケジュールのうち2種類は、予め「オフィス用」「店舗用」のプリセットスケジュールが記憶されており、設定なしですぐにスケジュール運転を開始することができます。プリセットスケジュールは、内容を修正して使用することもできます

• タイムスケジュールはイメージです

オフィス用プリセットスケジュール

店舗用プリセットスケジュール

PiPit調光シリーズと「iDシリーズ」40形（一般タイプ）、Hf32形定格出力型×2灯との比較

	従来蛍光灯	PiPit調光シリーズ	一般タイプ
	Hf32形定格出力型×2灯 （FSA42001F VPN9） 2019年3月末生産終了品	器具：40形 DスタイルW230 5200 lmタイプ （直付XLX450DENP RZ9）	40形 DスタイルW230 5200 lmタイプ （直付XLX450DENP LE9）
平均照度	753 lx	834 lx 同等以上の 明るさ同等の明るさ	834 lx
消費電力	66 W	32.3 W	31.9 W
合計消費電力	3564W	約1047W PiPit調光シリーズによる 省エネ率=約40％※ ※タイマー制御による省エネ率=約30％ ※初期の明るさの調整による省エネ率＝約10％ 約70%省エネ約39%省エネ	1723W
器具台数	54台	54台	54台

比較条件 : 設置台数54台、室空間19.2m×12.8m×天井高さ2.7m 床上0.7m/反射率：天井50%、壁30%、床10%

トータルコスト比較

PiPit調光シリーズは、従来器具と比較して約3.5年^※1でほぼ同等

• 1 Hf32形定格出力型×2灯FSA42001F VPN9（2019年生産終了品）の場合。
