システム天井用照明器具「グリッドシリーズ」一体型LEDベースライト フラットパネルタイプ

「グリッドシリーズ」一体型LEDベースライト フラットパネルタイプは、優れた意匠性と機能性を兼ね備えたスタンダードなシステム天井用照明器具です。意匠と機能で選べる3種類のパネルからお選びいただけます。天井裏の梁などに干渉しにくい薄型・軽量設計です。

意匠と機能で選べるバリエーション

3種類の発光面プリズムパネルは明るく開放的な印象のオフィス空間を演出します。従来のルーバータイプと同等のまぶしさを制御します。

マルチコンフォート相当

ドットタイプ
波形タイプ

マルチコンフォート相当のグレア分類G1a(一般出力型 二の字タイプの場合)の輝度制御を実現。オフィスの執務空間をはじめ、眩しさを抑えたいさまざまな空間におすすめです。

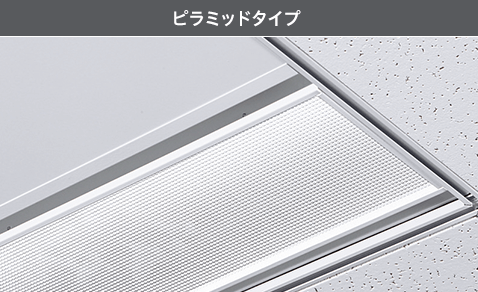

スペースコンフォート相当

ピラミッドタイプ

スペースコンフォート相当の快適な明るさ感のあるUGR19〜21レベルの空間を実現。発光面の輝度をさらに抑え、液晶ディスプレイへの映り込みも低減。オフィスの執務空間に特におすすめです。

  • UGR数値は当社基準による計算値であり、ライトバーの明るさタイプ、光色、組み合わせる本体や器具配置、内装条件、見る方向により19〜21レベルを外れる場合があります。

天井裏の梁などに干渉しにくい薄型・軽量設計

Tバーとほぼ同じ高さの埋込高さ約48mmの薄さで、天井裏のスペースを有効利用。約20%の軽量化で施工性と耐震性に優れています。

一体型LEDベースライト ルーバータイプと一体型LEDベースライト フラットパネルタイプの比較図「埋込高さ約45%薄型化」「重さ約20%軽量化」

従来ルーバータイプと同等のまぶしさ制御

システム天井用照明器具 グリッドシリーズの比較

一体型LEDベースライト ルーバータイプ 一体型LEDベースライト フラットパネルタイプ

照明器具:600×600タイプ(二の字タイプ)
LEDユニット:一般出力型/昼白色タイプ(5000K)
ルーバ:平行ルーバー

写真:一体型LEDベースライト ルーバータイプ

照明器具:600×600タイプ(二の字タイプ)
LEDユニット:一般出力型/昼白色タイプ(5000K)
パネル:波形タイプ

写真:一体型LEDベースライト フラットパネルタイプ

配光曲線 (cd/1,000lm)
暫定値

垂直A断面/垂直B断面
配光曲線図
配光曲線図
ほぼ同等

光束

4050lm

4190lm

ほぼ同等

グレア分類

G1a

G1a

埋込高さ

87mm

約48mm(本体)
約70mm(電源込み)

約45%薄型化

重さ

約5.5kg

約4.4kg

約20%軽量化

器具台数

160台

160台

照度設計
(単位:lx)

照度設計図
照度設計図

平均照度

1100lx

1090lx

消費電力

31.6W

31.7W

平均照度750lx
設置時

消費電力

21.6W

21.3W

同等

1m2あたりの商品電力

6.7W/m2

6.6W/m2

同等

商品ラインアップ

一般出力型

ニの字タイプ(4000lm)

写真:ニの字タイプ(4000lm)

センタータイプ(4000lm)

写真:センタータイプ(4000lm)

ドットタイプ

写真:ドットタイプ

昼白色 5000K

(4250lm・31.7W・134.0lm/W)

(4060lm・31.7W・128.0lm/W)

白色 4000K

(4000lm・31.7W・126.1lm/W)

(3830lm・31.7W・120.8lm/W)

温白色 3500K

(4000lm・31.7W・126.1lm/W)

(3830lm・31.7W・120.8lm/W)

波形タイプ

写真:波形タイプ

昼白色 5000K

(4190lm・31.7W・132.1lm/W)

(4000lm・31.7W・126.1lm/W)

白色 4000K

(3290lm・31.7W・123.6lm/W)

(3770lm・31.7W・118.9lm/W)

温白色 3500K

(3290lm・31.7W・123.6lm/W)

(3770lm・31.7W・118.9lm/W)

ピラミッドタイプ

写真:ピラミッドタイプ

昼白色 5000K

(4140lm・31.7W・130.5lm/W)

(3930lm・31.7W・123.9lm/W)

白色 4000K

(3880lm・31.7W・122.3lm/W)

(3700lm・31.7W・116.7lm/W)

温白色 3500K

(3880lm・31.7W・122.3lm/W)

(3700lm・31.7W・116.7lm/W)

高出力型

ニの字タイプ(7500lm)

写真:ニの字タイプ(7500lm)

ドットタイプ

写真:ドットタイプ

昼白色 5000K

(8220lm・61.4W・133.8lm/W)

白色 4000K

(7760lm・61.4W・126.3lm/W)

温白色 3500K

(7760lm・61.4W・126.3lm/W)

波形タイプ

写真:波形タイプ

昼白色 5000K

(8060lm・61.4W・131.2lm/W)

白色 4000K

(7600lm・61.4W・123.7lm/W)

温白色 3500K

(7600lm・61.4W・123.7lm/W)

ピラミッドタイプ

写真:ピラミッドタイプ

昼白色 5000K

(7960lm・61.4W・129.6lm/W)

白色 4000K

(7510lm・61.4W・122.3lm/W)

温白色 3500K

(7510lm・61.4W・122.3lm/W)

共通項目

仕様
  • 約5~100%連続調光(起動方式:LR9)
  • 電圧: 100~242V対応
  • 本体: 鋼板(高反射白色粉体塗装)
  • パネル: アクリル
  • 光源寿命40000時間(光束維持率85%)
  • 水平天井埋込専用
備考
  • 適合調光器をご使用ください。
  • Tバー15D専用です。
  • LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。ご了承ください。
  • 別途専用の設備プレートが必要です。設備プレートの代わりに天井ボードを利用することはできません。
  • 表組内の数値は本体、LEDユニット、ルーバを組み合わせた器具から放出される光束、消費電力、固有エネルギー消費効率を表しています。
  • 表組内の数値は200V時の数値です。
  • 上記商品の納期および価格については、お取引先にお問い合わせください。

適合調光器(調光タイプのみ対応)

ライトコントロール(※1)

ライマネFX 信号線式

セパレートセルコン

明るさセンサA ひと明るさセンサAN NT
  • 調光器による消灯後も照明器具が薄暗く発光する場合があります。演出用に消灯する際はご注意ください。
