屋外用 建築化照明器具(ライン照明)電源別置タイプ LEDsバー®

閉じる
LEDsバー 森山産業株式会社製品

スリムで堅牢。ドットレスで屋内外の直線照明に最適。
建築造作のさまざまなシーンに対応できる屋外用 建築化照明器具(電源別置タイプ)です。

スリムで曲がるライン照明、建築造作のさまざまなシーンに対応

LEDsウェーブ®・LEDsカーブ®・LEDsバー®の使用イメージ

使用イメージ図

コンパクトな断面で狭い建築構造物や棚板に設置可能

コンパクトな断面

断面図

曲線建築デザインを美しく演出

縦方向に曲がるLEDsカーブ®と横方向に曲がるLEDsウェーブ®であらゆる曲線建築を美しく演出

LEDsカーブ 外観イラスト

LEDsカーブ

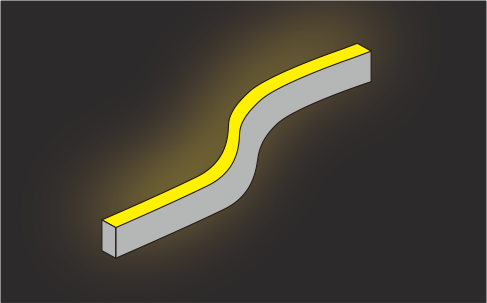

LEDsウェーブ 外観イラスト

LEDsウェーブ

スムーズで幅広い連続調光性能 PWM 制御 約4%~100%調光

約4%点灯の場合 写真

約4%点灯の場合

100%点灯の場合 写真

100%点灯の場合

※ 調光の際は、電源ユニット(調光タイプ)(品名:PA00008PWM)をご使用ください。

密閉した箇所などさまざまな場所への施工に対応

ガラスなどで覆った密閉した場所への施工も可能です。

※ 施工スペースの寸法規制があります。
※ 大雨などで冠水する場所では使用しないでください。

  • 設置場所については仕様図、取扱説明書で事前にご確認ください。
設置イメージ図

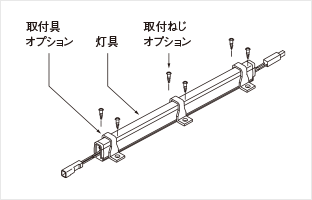

取付具(別売)で取付け

※ 取付具は屋外用・屋内用がありますのでご注意ください。
※ 取付具の必要個数については商品ページでご確認ください。

取付図

連続した美しい光の演出が可能

器具連結部で光が途切れず連続したライン光が演出できます。

端から端まで連続した光

商品ラインアップ

LEDsバー 写真
LEDsバー 寸法図
調光 LEDsバー®
  L1463タイプ L1223タイプ L863タイプ L623タイプ L263タイプ L143タイプ

昼白色 5000K
(Ra82)

NTN83490 受注品

(1330 lm・11.6W・114.6 lm/W)

NTN83470 受注品

(1100 lm・9.6W・114.5 lm/W)

NTN83440 受注品

(770 lm・6.8W・113.2 lm/W)

NTN83420 受注品

(550 lm・4.8W・114.5 lm/W)

NTN83390 受注品

(220 lm・2.0W・110.0 lm/W)

NTN83380 受注品

(110 lm・1.0W・110.0 lm/W)

電球色 2700K
(Ra82)

NTN83494 受注品

(1160 lm・11.6W・100.0 lm/W)

NTN83474 受注品

(970 lm・9.6W・101.0 lm/W)

NTN83444 受注品

(680 lm・6.8W・100.0 lm/W)

NTN83424 受注品

(480 lm・4.8W・100.0 lm/W)

NTN83394 受注品

(190 lm・2.0W・95.0 lm/W)

NTN83384 受注品

(100 lm・1.0W・100.0 lm/W)

共通項目 ● 取付具必要個数:5個
● 重0.15kg
● 取付具必要個数:5個
● 重0.13kg
● 取付具必要個数:3個
● 重0.09kg
● 取付具必要個数:3個
● 重0.066kg
● 取付具必要個数:2個
● 重0.032kg
● 取付具必要個数:2個
● 重0.021kg
仕様
  • LED内蔵・電源ユニット別売
  • 施工パーツ別売・電源ケーブル別売
  • 定格電圧:24V
  • 本体:ポリカーボネート
  • 光源寿命40000時間(光束維持率70%)
  • IP65
  • 最大連結長:9m (電源ケーブル・延長ケーブル含む)

備考

  • 色温度加工対応いたします。(3000K・3500K・4000K)

※納期および価格については、お取引先にお問い合わせください。

最小施工寸法
(mm)
別売施工パーツ

別売屋内用取付具
NTN87018

  • 2個入り

別売屋外用取付具
NTN87019

  • 2個入り
  • 1セット(数量1)は2個入りとなります。必要個数は品番により異なります。上記取付具必要個数をご確認いただき、必要な数量をご注文ください。
  • 一般屋内の天井取付、および屋外(軒下)、トイレ、洗面所には別売屋外用取付具(品番NTN87019)をご使用ください。
別売電源ユニット
  • 別売電源ユニット(非調光タイプ)
    NTN87020

    • 屋内外兼用・IP67
    • 入力電圧:AC100~242V
    • 入力電流:1.9A(100V)
    • 出力電圧:DC24V
    • 出力電流:6.25A
    • 最大負荷W数:105W
    • 寸法:W68×H40×L241
    別売電源ユニット 寸法図
  • 別売電源ユニット(調光タイプ)
    PA00008PWM

    • 調光範囲:約4~100%
    • 屋外用:IP67
    • 入力電圧:AC100~242V
    • 入力電流:1.9A(100V)
    • 出力電圧:DC24V
    • 出力電流:6.25A
    • 最大負荷W数:105W
    • 寸法:W68×H40×L241
    別売電源ユニット(調光タイプ) 寸法図
別売適合調光器

ライトマネージャーFx
NQ28841K
NQ28861K

システム系統図

システム系統図

※ライトマネージャーFxの負荷切替スイッチは【PCモード】に設定ください。

  • ライトマネージャーFxは屋内に設置してください。

電源から器具までの距離と連結長(1回路の場合)

表の読み方

器具4m連結し、その間に電源ケーブル1m及び延長ケーブルを1m使用した場合、連結長は6mとなります。電源線に1.25mm2を使用する場合の電源線渡り長は「20.2m」となります。

連結例図

■電源線渡り長算出表

電源線太さ 0.75mm2 1.25mm2 φ1.6mm 2mm2
連結長(m) 1 72.7 121.2 191.4
2 36.4 60.6 95.7
3 24.2 40.4 63.8
4 18.2 30.3 47.8
5 14.5 24.2 38.3
6 12.1 20.2 31.9
7 10.4 17.3 27.3
8 9.1 15.2 23.9
9 8.1 13.5 21.3
10

電源線による電圧降下を約5%にとった数値 単位 m

  • Pから始まる品名(P****)は、カスタム対応や使用環境を一部制限したセミスタンダード商品です。発注可能な品番ではありませんのでご注意ください。納期、価格、仕様についてはお取引先までお問い合わせください。
  • この器具は一般屋外用(防雨型)器具です。それ以外の場所では使用しないでください。落下、感電、火災の原因となります。
  • 次の場所では使用しないでください。落下、感電、火災の原因となります。温泉地など腐食性ガスが発生する場所、沿岸地帯など潮風による塩害を受ける場所、振動の強い場所(橋や高架上など)、直射日光や雨があたる場所、大雨などで冠水する場所、器具上部に積雪する場所、業務用浴室やサウナなどの常時高温多湿になる場所、腐食性ガスの発生する場所、塩素を使用するプール、海岸隣接地帯。
  • 電源は屋内電源盤から供給してください。雷による破損の原因となります。
  • 商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。LEDにはバラツキがあるため、LEDユニット内のLED個々および同一商品でも商品ごとに発光色、明るさが異なる場合があります。

● 調光タイプについて

  • 調光型は適合調光器をご使用ください。
  • 調光点灯する場合、防犯カメラなどにちらつきが発生する場合があります。
  • 調光時には、商用電源からのノイズの影響により点滅を起こす可能性がありますので、採用にあたっては確認が必要です。
  • こちらに掲載の商品は、森山産業株式会社の製品です。
  • 壁面縦付けはできません。
使用例図
  • S先端技術・優れたデザイン性などを持ち合わせた商品群です。
  • V省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
  • L長寿命・省電力のLEDを主照明にした、高品質、快適性、先進性を備えた商品群です。

  • ◎常備在庫品
  • ◯工場在庫品
  • 受受注品

  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包

  • Gグリーン購入法適合商品です。
