LED投光器取付部品

閉じる

投光器取付部品(取付架台)は、コンクリート柱や鋼管ポールにLED投光器を取り付けるために必須の部品です。
1台から最大8台まで取付できる商品の他、それ以上の台数には特注対応も可能です。

省施工を実現

2~8灯用投光器架台には、架台の組み立てから投光器まで地上で行った後クレーンで持ち上げてコンクリート柱に固定するだけの省施工型をご用意。柱上での作業が少ないので施工の手間が省けるだけでなく、安全です。

簡易に投光器を取り付け可能な普及型

駐車場や広場の照明など簡易に少ない灯数をコンクリート柱に取り付ける場合に使っていただける普及型も用意しています。

適合コンクリートポールについて

コンクリートポールは取り付け灯数、W数、取り付け高さなどによって選ぶ必要がありますので別途お問い合わせください。

  • コンクリートポールは下表の種類に適合します。JIS呼称の各々の数字は次の意味を持っています。

適合コンクリートポールの説明、左からポールの長さ(m)、ポール末口径(cm)、設計荷重(kg)

ポール選定例(□はLED投光器※をあらわします。)

器具取付高さ 13.5m 12.5m 11.5m
取付例 投光器6台の取付イメージ画像 16-19-1000 15-19-1000 14-19-1000
投光器8台の取付イメージ画像 16-22-1500 15-22-1500 14-22-1500
  • 適合ポールが風速60m/secに耐えられるよう選定しました。
  • スタジアムビームLED投光器は除く

省施工型(8灯用の場合)取付作業手順

1.投光器台を安定器取付台と補助サポートのイメージ画像

1.投光器台を安定器取付台と補助サポートで組み上げます。

2.1に投光器台バンドを取り付けた状態のイメージ画像

2.投光器台バンドを取り付けます。

3.2に投光器を取り付けた状態のイメージ画像

3.投光器を取り付けます。

4.3をクレーンにて一括昇降させるイメージ画像

4.クレーンにて一括昇降させます。

5.4に斜めサポートを取り付け、コンクリート柱に固定している状態のイメージ画像

5.斜めサポートを取り付け、コンクリート柱に固定します。

コンクリート柱2本用投光器架台(特注品)

コンクリート柱2本用投光器架台(特注品)のイメージ画像

多灯をコンクリート柱2本に取り付けられる投光器取付部品です。中・大規模グラウンドの投光照明におすすめします。

(図番:T3BR96953-K※)

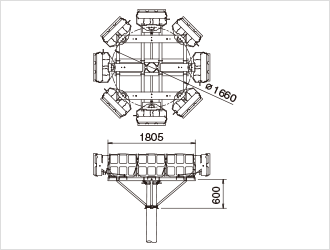

円形投光器架台(特注品)

円形投光器架台(特注品)のイメージ画像

円型投光器台は、コンクリート柱を中心に全方向への投光照明が機能的に行える投光器取付部品です。広場や大型駐車場などにおすすめします。

(図番:T3BR96954-K※)
