根元で切って新しいポールを差し込むだけ。基礎工事なしのカンタン施工。「街路灯リニューアル専用ポール QQポール」特許出願中。(1)切って、(2)差して、(3)固める

街路灯リニューアル専用ポールです。
既設の古いポールを根元で切って、新しいポールを差し込み固めるだけ。基礎工事なしの簡単施工です。

特長

既設ポールを根元で切って新しいポールを差し込み、固めるだけの街路灯リニューアル専用ポールが新登場!

大がかりな基礎工事のやり換えが不要!!
短工期・少廃材でリニューアルが可能。

通常のポール交換の場合 通常のポール交換の場合は作業完了まで最低2日間※、コンクリート基礎交換
QQポールに交換の場合 QQポール交換の場合は作業完了まで約4時間※、コンクリート基礎そのままなので小廃材・短工期
  • 作業時間は当社調べによる目安です。

東京都建設局の「新技術情報データベース」に登録されています。

  • 東京都新技術登録画像 登録番号202006
  • 東京都建設局では、コスト縮減など、効率的・効果的な施工の実現を図るため、⺠間等で開発された優れた新技術の情報を組織として共有し、東京都建設局が施工する工事に積極的に活用することとして、「新技術評価選定取扱要領」を策定。効果が期待できるものを選定し、「新技術情報データベース」としてとりまとめ、情報提供しています。

    パナソニックのQQポールは、2020年に選定されました。

販売士の説明動画で特長を確認する

劣化したポールの放置は非常に危険です!

照明器具をLEDへリニューアルする場合は合わせてポールの点検・交換もご検討ください。
外観の劣化が見られるポールはもちろん、傾きや亀裂などがある場合は内部の劣化が考えられますので、早期の交換をおすすめします。

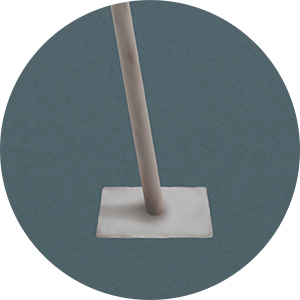

ポールの傾き

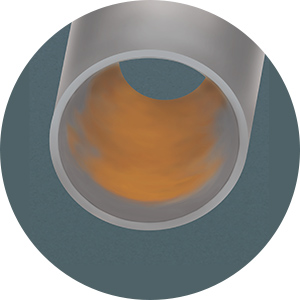

開口部のサビ

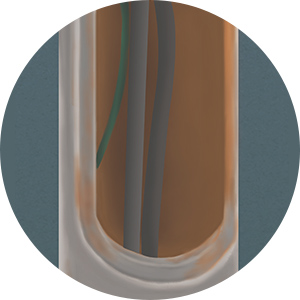

内側のサビ

  • 詳しくは、一般社団法人 日本照明工業会「鋼製照明用ポール 点検・診断のおすすめ」に基づいて診断ください。

導入前の点検

既存のポールの強度を十分チェックした上でご採用ください。

QQポールを使用する前にこのチェックリストを確認してください。10の項目がすべてOK(Yes)であることが必要です。

ポールの強度をチェックする

QQポールの構成

QQポールの構成画像

既設ポールに幅広く対応できるラインアップ 既設角型ポールにも対応(※特注品)

LED街路灯【電源内蔵型】対応のQQポール

ミディアムグレーメタリック コーヒーブラウン

QQポール φ89.1
ポール形状 既設丸型ポール 既設角型ポール
既設ポール径
φ114.3
既設ポール径
φ139.8
既設ポール径
φ165.2
既設ポール径
□125
既設ポール径
□150
高さ 4.5m

※特注品

※特注品

3.5m

※特注品

※特注品

LED街路灯【電源別置型】対応のQQポール

ミディアムグレーメタリック コーヒーブラウン

QQポール φ114.3
ポール形状 既設丸型ポール 既設角型ポール
既設ポール径
φ139.8
既設ポール径
φ165.2
既設ポール径
□150
高さ 4.5m

※特注品

3.5m

※特注品

【ご注意ください!】LED街路灯【電源別置型】の電源ユニットはφ89.1のQQポールには収納できません。

LED街路灯【電源内蔵型】はφ89.1、【電源別置型】はφ114.3をお選びください。

イラストと写真で手順を確認する

  • 開始

    開始

  • 灯具の取り外し

    灯具の取り外し

  • ポールを切断

    ポールを切断

  • 水や砂などがあれば除去

    水や砂などがあれば除去

  • 金ブラシなどで磨く

    金ブラシなどで磨く

  • QQポールを挿入

    QQポールを挿入

  • ポールの垂直調整

    ポールの垂直調整

  • 速硬(そっこう)性モルタル充填

    速硬(そっこう)性モルタル充填

  • 根巻コンクリート製作

    根巻コンクリート製作

  • 新規LED灯具に交換

    新規LED灯具に交換

  • 完成!!

    完成!!

これまで既設のポールが錆びている場合の施工はNGでしたが、肉厚が変わらなければ錆があっても施工はOKである見解が出ました。
詳細は「錆発生ポールへの施工検証について」の見解書をご覧ください。

納入事例

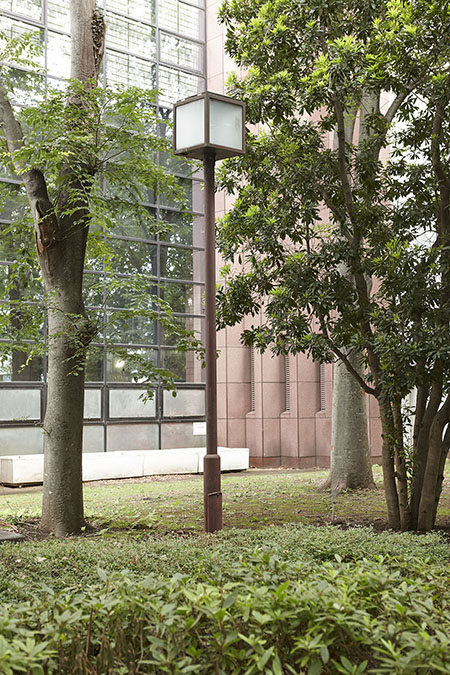

新宿スポーツセンター

Before

After

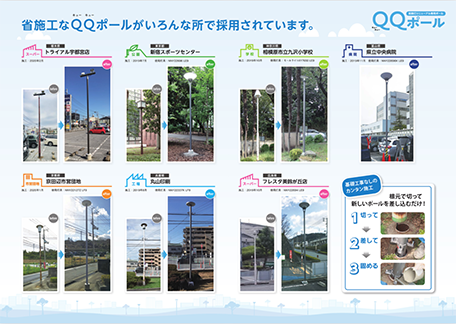

QQポール納入事例集

省施工なQQポールがいろんな所で採用されています。

スーパーや病院、小学校など色々な場所で採用されています。

納入事例パンフレットはこちら
