LED街路灯【電源別置型】の円錐、半球、球形イメージ

ベーシックなデザインで設置場所を選ばない街路灯です。新築はもちろん、リニューアルにも対応。灯具と電源ユニットを取替えるだけで水銀灯からの置き換えができます。

特長

商品ラインアップ

灯具部の交換だけでリーズナブルにLEDリニューアル

灯具部のデザインを景観に合わせて自由に選択できます。

※ 灯具に適合した電源ユニットとセットで交換してください。

水銀灯

水銀灯の円錐タイプ、球形タイプの灯具イメージ画像

LEDモールライト（街路灯）

LEDモールライト（街路灯）の円錐タイプ、半球タイプ、球形タイプの灯具イメージ画像

※1 ポールの色をお確かめのうえ、ご採用ください。

※2 球形タイプから球形タイプへの交換なら、グローブもそのまま使用することが可能です。グローブはパナソニック製と組み合わせてください。グローブを流用する場合は本体と電源ユニットをご購入ください。（適合グローブに限ります。）

既設のポールはそのまま使用することが可能

適合ポール径

既設ポール使用上のご注意をご確認の上、ご採用ください。

水銀灯300形／200形相当

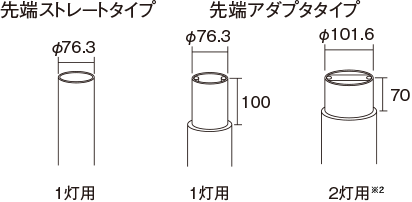

先端ストレートタイプ 1灯用、先端アダプタタイプ 1灯用・2灯用の寸法図

水銀灯100形相当

先端アダプタタイプ 1灯用・2灯用の寸法図
  • 上記以外の既設ポールと組み合わせる場合は、別途アダプタが必要になりますのでご確認願います。

Point ポールの腐食度合いの調査を十分に行った上で取り付け願います。

  • 水銀灯100形相当の1灯用はポール段差部分に隙間ができます。

※3 2灯用は球形タイプのみ。

水銀灯と同じ明るさで約72％※1の節電が可能

※1 LEDモールライト水銀灯200形相当と水銀灯200形との比較

水銀灯を継続使用した場合と「灯具」をLEDにリニューアルした場合の比較

逆円錐タイプ→逆円錐タイプの場合

使用器具 水銀灯200形
（YA44290〈2016年9月末生産終了品〉）		 LEDモールライト
（モールライトXY7650LE9）
水銀灯200形<br>（YA44290〈2016年9月末生産終了品〉） 使用器具の画像 LEDモールライト（モールライトXY7650LE9） 使用器具の画像
水平面
照度分布図
水銀灯200形<br>（YA44290〈2016年9月末生産終了品〉）の水平面照度分布図
LEDモールライト（モールライトXY7650LE9）の水平面照度分布図
消費電力

215W

60W

約72％減
演色性

Ra40

Ra70

向上
光源寿命

12,000時間

40,000時間

約3倍
価格※2

―

133,600円

灯具＋電源ユニット

10年後のトータルコストの目安※3

約7.5年で償却、10年で49,900円お得

※2 初期設備費

LEDモールライト水銀灯200形相当／灯具（本体＋グローブ）（NNY22610）110,000円＋電源ユニット（NNY28562K LE9）23,600円＝133,600円（税抜）
価格にポールは含まれておりません。

※3 試算条件

電力料金単価25円／kWh（税抜）【日本照明工業会　ガイドA139】
年間点灯時間：4,000時間（水銀灯は3年毎に定期交換とする）

球形タイプ→球形タイプの場合

使用器具 水銀灯200形
（モールライトXY3930〈2016年9月末生産終了品〉）		 LEDモールライト
（モールライトXY7660KLE9）
水銀灯200形（モールライトXY3930〈2016年9月末生産終了品〉） 使用器具の画像 LEDモールライト（モールライトXY7660KLE9） 使用器具の画像
水平面
照度分布図
水銀灯200形（モールライトXY3930〈2016年9月末生産終了品〉）の水平面照度分布図
LEDモールライト（モールライトXY7660KLE9）の水平面照度分布図
消費電力

215W

60W

約72％減
演色性

Ra40

Ra70

向上
光源寿命

12,000時間

40,000時間

約3倍
価格※2

―

135,800円

灯具＋電源ユニット

10年後のトータルコストの目安※3

約7.5年で償却、10年で47,700円お得

※2 初期設備費

LEDモールライト水銀灯200形相当／本体（NNY22324K）73,200円＋グローブ（YK42580）39,000円＋電源ユニット（NNY28562K LE9）23,600円＝135,800円（税抜）
価格にポールは含まれておりません。

※3 試算条件

電力料金単価25円／kWh（税抜）【日本照明工業会　ガイドA139】
年間点灯時間：4,000時間（水銀灯は3年毎に定期交換とする）

本体部分のイメージ画像

ポールとグローブを流用し、本体部分だけをLEDに交換するリーズナブルなリニューアルも可能です。

※グローブはパナソニック製と組み合わせてください。
グローブを流用する場合は本体と電源ユニットをご購入ください。
（適合グローブに限ります。）

■電源ユニット

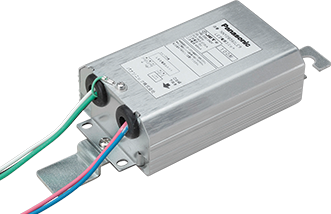

電源ユニットのイメージ画像

収納可能ポール内径：φ105

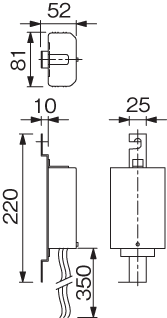

電源ユニットの寸法図

※寸法は全て同じです。

  • 次ページからの希望小売価格に含まれています。

水銀灯300形相当用

NNY28128 LE9l

◯希望小売価格： 27,000円（税抜）

【仕様】

  • 入力電圧：AC100～242V
  • 重970g

水銀灯200形相当用

NNY28562K LE9l

◯希望小売価格： 23,600円（税抜）

【仕様】

  • 入力電圧：AC100～242V
  • 重970g

水銀灯100形相当用

NNY28561K LE9l

◯希望小売価格： 18,300円（税抜）

【仕様】

  • 入力電圧：AC100～242V
  • 重970g

商品ラインアップ

LED街路灯【電源別置型】 逆円錐タイプのイメージ画像

逆円錐タイプ

既設ポールを活用し、灯具部の交換でLEDリニューアルできる街路灯【電源別置型】の逆円錐タイプは、水銀灯と同じ明るさで大幅な節電が可能です。本体・天板ともにアルミ製、グローブはアクリル製になっています。
LED街路灯【電源別置型】 半球タイプのイメージ画像

半球タイプ

既設ポールを活用し、灯具部の交換でLEDリニューアルできる街路灯【電源別置型】の半球タイプは、水銀灯と同じ明るさで大幅な節電が可能です。本体・天板ともにアルミ製、グローブはアクリル製になっています。
LED街路灯【電源別置型】 球型タイプ（上半分アルミ）のイメージ画像

球型タイプ（上半分アルミ）

既設ポールを活用し、灯具部の交換でLEDリニューアルできる街路灯【電源別置型】の球型タイプ（上半分アルミ）は、水銀灯と同じ明るさで大幅な節電が可能です。上部がアルミ（シルバーメタリック）で下部ポリカーボネート（透明）になっており、頑丈な作りになっています。
LED街路灯【電源別置型】 球型タイプ（透明グローブ）のイメージ画像

球型タイプ（透明グローブ）

既設ポールを活用し、灯具部の交換でLEDリニューアルできる街路灯【電源別置型】の球型タイプ（透明グローブ）は、水銀灯と同じ明るさで大幅な節電が可能です。グローブは透明感のあるガラス製になっています。
LED街路灯【電源別置型】 球型タイプ（透明・上半分アルミ真空蒸着）のイメージ画像

球型タイプ（透明・上半分アルミ真空蒸着）

既設ポールを活用し、灯具部の交換でLEDリニューアルできる街路灯【電源別置型】の球型タイプ（透明・上半分アルミ真空蒸着）は、水銀灯と同じ明るさで大幅な節電が可能です。グローブは透明感のあるガラス製で上半分がアルミ真空蒸着になっています。
LED街路灯【電源別置型】 球型タイプ（透明・縦半分アルミ真空蒸着）のイメージ画像

球型タイプ（透明・縦半分アルミ真空蒸着）

既設ポールを活用し、灯具部の交換でLEDリニューアルできる街路灯【電源別置型】の球型タイプ（透明・縦半分アルミ真空蒸着）は、水銀灯と同じ明るさで大幅な節電が可能です。グローブは透明感のあるガラス製で縦半分がアルミ真空蒸着になっています。
  • S先端技術・優れたデザイン性などを持ち合わせた商品群です。
  • V省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
  • L長寿命・省電力のＬＥＤを主照明にした、高品質、快適性、先進性を備えた商品群です。
  • ◎常備在庫品
  • ◯工場在庫品
  • 受受注品
  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包
  • Gグリーン購入法適合商品です。
