防犯照明用LEDブラケット(壁付け用)

閉じる

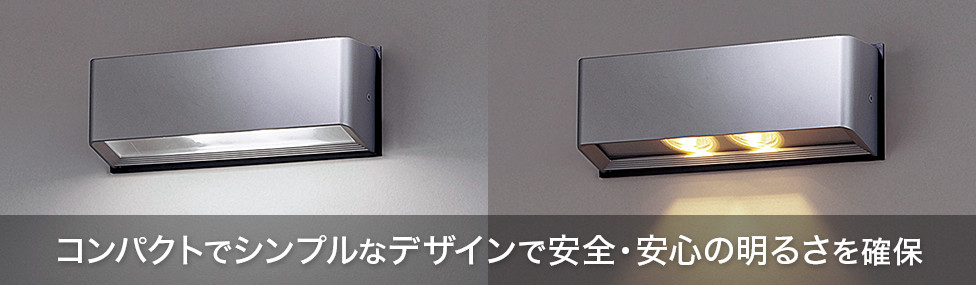

コンパクトでシンプルなデザインで安全・安心の明るさを確保

コンパクトでシンプルなデザインで安全・安心の明るさを確保する防犯照明用のLEDブラケットです。出幅が65mmのコンパクトデザインで、通路、階段、出入口と、用途に応じて幅広いバリエーションから適した配光をお選びいただけます。

安全・安心の明るさを確保

通路用と階段用は移動円滑化ガイドラインで定められた平均照度10 lxを確保。出入口用は警察庁の基準である50 lx※1の明るさを確保できます。

  • 警察庁「安全・安心まちづくり推進要綱」より

用途に応じた配光を品揃え

通路、階段、出入口と、用途に応じて幅広いバリエーションのなかから適した配光をお選びいただけます。

出幅65mmのコンパクトデザイン

出幅を抑え、ノイズを減らすコンパクトでシンプルなデザインです。

従来品(YF41650MENM)
2014年生産終了品、幅292mm
LEDブラケット、幅65mm

約78%ダウン

節電・省メンテナンス

大幅な節電を実現するLEDの採用で、節電に貢献します。 また、40,000時間※2 の光源寿命で、ランプ交換などのメンテナンスを大幅に軽減できます。

  1. 発光体の光束維持率が70%になると推定される時間。

■LEDとFHT42形器具との比較

  FHT42形器具
(YF41650MENM 2014年生産終了品)
LEDブラケット
消費電力

34.4W (AC100Vの場合)

6.9W 約80%減

光源寿命

約10,000時間

約40,000時間 約4倍

優れた低誘虫性

蛍光灯や水銀灯に比べて、虫の誘引を低減します。

  蛍光水銀灯 蛍光灯
(昼白色)
LED
(昼白色)
LED
(電球色)
誘虫指数

100

29

17

10

  • 蛍光水銀灯を100とした場合の誘虫指数
  • 誘虫指数は、理論上の指数であり、実際に光に集まる虫の数を表すものではありません。
  • 誘虫指数が小さいほど、光に集まる虫の数は相対的に減りますが、ゼロになるわけではありません。
  • 同一光束の場合の比較値であり、誘虫指数が小さくてもランプのワット数が大きくなれば、誘虫性は高くなります。

商品ラインアップ

■通路用

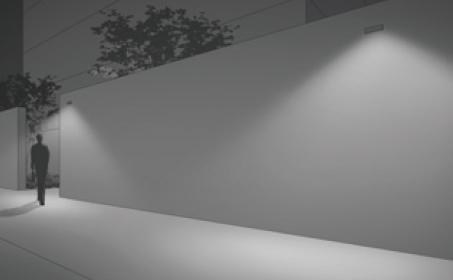

利用場所のイメージ

通路をムラなく照らすイメージ画像

通路をムラなく照らす

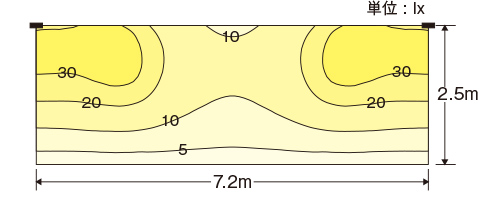

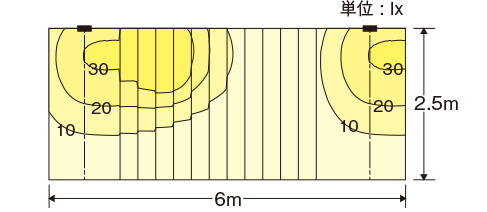

水平面照度分布図

通路用 水平面照度分布図の画像

〈条件〉

  • 取付ピッチ 7.2m
  • 取付高さ 2.5m
  • 通路幅員 2.5m
  • 保守率:0.6

平均水平面照度10 lx確保※3
(移動円滑化ガイドライン照度基準適合)

昼白色5000K[Ra70]

商品写真:階段用、昼白色5000K[Ra70]、NNY20230K LE1

NNY20230KLE1 V

(705lm・6.9W・102.1lm/W)(100V)

◯希望小売価格 73,500円(税抜)

【仕様】

  • パネル: アクリル(フロスト)

横長・対称配光

電球色3000K[Ra85]

商品写真:階段用、電球色3000K[Ra85]、NNY20231K LE1

NNY20231KLE1 V

(615lm・6.9W・89.1lm/W)(100V)

◯希望小売価格 73,500円(税抜)

【仕様】

  • パネル: アクリル(フロスト)

横長・対称配光

■階段用

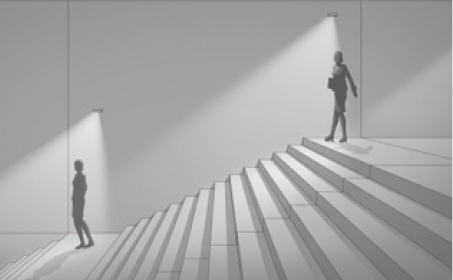

利用場所のイメージ

階段で段差に明暗を作り、視認性を向上させるイメージ画像

段差に明暗を作り、視認性を向上させる

水平面照度分布図

階段用 水平面照度分布図の画像

〈条件〉

  • 階段:蹴上 0.15m
        踏面 0.3m
        踊場 2.4m
  • 取付高さ:2.5m〜4.3m
  • 保守率:0.6

平均水平面照度10 lx確保※3
(移動円滑化ガイドライン照度基準適合)

昼白色5000K[Ra70]

商品写真:階段用、昼白色5000K[Ra70]、NNY20232K LE1

NNY20232KLE1 V

(415lm・6.9W・60.1lm/W)(100V)

◯希望小売価格 76,800円(税抜)

【仕様】

  • パネル: アクリル(フロスト)

【備考】

  • 遮光方向を左右変更できます。

横長・非対称配光

電球色3000K[Ra85]

商品写真:階段用、電球色3000K[Ra85]、NNY20233K LE1

NNY20233KLE1 V

(360lm・6.9W・52.1lm/W)(100V)

◯希望小売価格 76,800円(税抜)

【仕様】

  • パネル: アクリル(フロスト)

【備考】

  • 遮光方向を左右変更できます。

横長・非対称配光

■出入口用

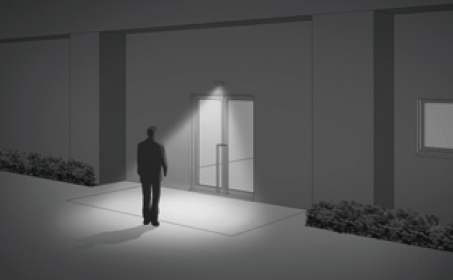

利用場所のイメージ

出入口を効率よく照らすイメージ

出入口を効率よく照らす

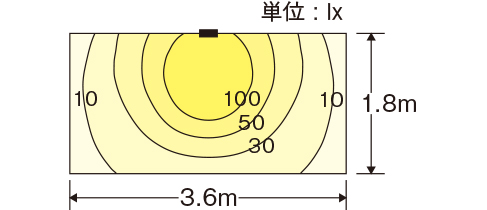

水平面照度分布図

出入口用 水平面照度分布図の画像

〈条件〉

  • 取付高さ 2m
  • 保守率:0.6

平均水平面照度50 lx確保※3
(警視庁「安全・安心まちづくり推進要綱」公衆トイレ周辺照度基準適合)

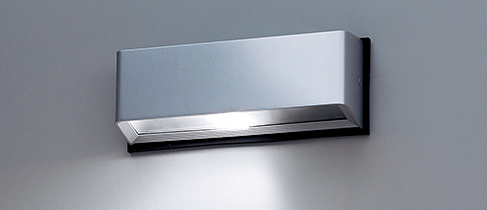

昼白色5000K[Ra70]

商品写真:出入口用、昼白色5000K[Ra70]、NNY20235K LE1

NNY20235KLE1 V

(790lm・6.9W・114.4lm/W)(100V)

◯希望小売価格 73,500円(税抜)

【仕様】

  • パネル: アクリル(クリア)

集光形配光

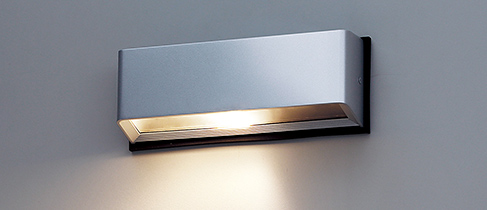

電球色3000K[Ra85]

商品写真:出入口用、電球色3000K[Ra85]、NNY20236K LE1

NNY20236KLE1 V

(685lm・6.9W・99.2lm/W)(100V)

◯希望小売価格 73,500円(税抜)

【仕様】

  • パネル: アクリル(クリア)

集光形配光

共通項目

【仕様】

  • LED内蔵・電源ユニット内蔵
  • 本体: アルミダイカスト(シルバーメタリック)
  • 光源寿命40000時間(光束維持率70%)
  • 重1.5kg
  • 防雨型

【備考】

  • 壁面取付専用
  • 調光はできません。
  • 取付に専用ボックスDS3744(別売)とカバーDS4511(別売)が必要です。
  • LEDにはバラツキがあるため、同一品番商品でも商品ごとに発光色、明るさが異なる場合があります。
  1. 上記光学性能は昼白色LEDタイプ使用時の性能です。

LEDブラケットの寸法図の画像

適合ボックス 中型四角アウトレットボックス浅型 DS3744の画像

■適合ボックス

● 中型四角アウトレット

ボックス浅型

DS3744

◎希望小売価格365円(税抜)

【仕様】

● 幅102・高102・埋込深44

● 本体:鋼板製電気亜鉛めっき

● JIS C8340

● 重0.3kg

● 側面ノックアウト
G16(C19)×1・G22(C25)×1

【備考】

● 適合器具:
NNY20230K LE1
NNY20231K LE1
NNY20232K LE1
NNY20233K LE1
NNY20235K LE1
NNY20236K LE1

適合カバー 中型四角器具用カバー DS4511の画像

■適合カバー

● 中型四角器具用カバー

DS4511

◯希望小売価格196円(税抜)

【仕様】

● 幅106・高106・厚さ13

● 本体:鋼板製電気亜鉛めっき

● 重0.12kg

【備考】

● 適合器具:
NNY20230K LE1
NNY20232K LE1
NNY20235K LE1
NNY20231K LE1
NNY20233K LE1
NNY20236K LE1

  • S先端技術・優れたデザイン性などを持ち合わせた商品群です。
  • V省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
  • L長寿命・省電力のLEDを主照明にした、高品質、快適性、先進性を備えた商品群です。

  • ◎常備在庫品
  • ◯工場在庫品
  • 受受注品

  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包

  • Gグリーン購入法適合商品です。
