建築デザインに同化するリニア形状のグレアレスダウンライト

LEDリニアグレアレスダウンライトは建築デザインに同化するリニア形状のグレアレスダウンライトです。

特長

遮光角40°を確保 、グレアレス空間演出に対応

遮光角40°を確保。枠端面に光があたらない構造で器具の存在感を抑え、器具の存在を感じさせない空間演出が可能です。

建築スリットやルーバーにすっきりとおさまるリニア形状

幅約5cm、建築スリットやルーバーにすっきりとおさまる細断面のリニア形状です。

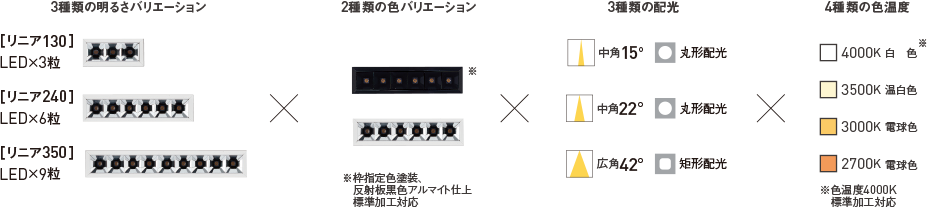

明るさは3タイプをご用意しております。

コネクタで簡単接続、器具最大8台※1まで・配線最大50m※2まで

  • ※1多粒用電源NTN87003と[リニア130]LED×3粒の組み合わせ使用時
    ※2多粒用電源(NTN87002/NTN87003)使用時

商品ラインアップ

リニア130 LED×3粒

50×122
配光
中角15°

【中角】15°

中角22°

【中角】22°

広角42°

【広角】42°

色温度

3500K

NTN82122 受 NTN82132 受 NTN82142 受

3000K

NTN82123 受 NTN82133 受 NTN82143 受

2700K

NTN82124 受 NTN82134 受 NTN82144 受
希望小売価格
(税抜)
37,000円(税抜)s + 電源ユニット価格
共通項目
  • LED内蔵
  • リニア130 1台専用電源
  • 調光(ライコン別売)
  • 光源遮光角40°
  • 直下近接限度30cm
  • 枠:アルミ(ホワイトつや消し仕上)
  • 反射板:アルミ(銀色鏡面仕上)
  • 光源寿命:40000時間(光束維持率70%)
  • 施工時、埋込高さは80mm以上必要となります。
  • リニア130埋込穴から下記電源ユニットを入れる場合は必要埋込高が異なります。NTN87002埋込高140NTN87003埋込高160

リニア240 LED×6粒

50×230
配光
中角15°

【中角】15°

中角22°

【中角】22°

広角42°

【広角】42°

色温度

3500K

NTN82182 受 NTN82192 受 NTN82202 受

3000K

NTN82183 受 NTN82193 受 NTN82203 受

2700K

NTN82184 受 NTN82194 受 NTN82204 受
希望小売価格
(税抜)
52,000円(税抜)s + 電源ユニット価格
共通項目
  • LLED内蔵
  • 電源ユニット別売
  • 調光(ライコン別売)
  • 光源遮光角40°
  • 直下近接限度30cm
  • 枠:アルミ(ホワイトつや消し仕上)
  • 反射板:アルミ(銀色鏡面仕上)
  • 光源寿命:40000時間(光束維持率70%)
  • 施工時、埋込高さは80mm以上必要となります。

リニア350 LED×9粒

50×338
配光
中角15°

【中角】15°

中角22°

【中角】22°

広角42°

【広角】42°

色温度

3500K

NTN82242 受 NTN82252 受 NTN82262 受

3000K

NTN82243 受 NTN82253 受 NTN82263 受

2700K

NTN82244 受 NTN82254 受 NTN82264 受
希望小売価格
(税抜)
73,000円(税抜)s + 電源ユニット価格
共通項目
  • LED内蔵
  • 電源ユニット別売
  • 調光(ライコン別売)
  • 光源遮光角40°
  • 直下近接限度30cm
  • 枠:アルミ(ホワイトつや消し仕上)
  • 反射板:アルミ(銀色鏡面仕上)
  • 光源寿命:40000時間(光束維持率70%)
  • 施工時、埋込高さは80mm以上必要となります。

電源ユニット(別売)

リニア130 1台専用
品番 NTN87001 s 受
希望小売価格(税抜) 36,000円(税抜)
共通項目
  • 入力電圧:100V
  • 出力定格:7W
  • 調光範囲:約1〜100%
  • W40・L220・H37mm
  • 適合LED粒数:3粒用(終端コネクタ付属)
多粒用
品番 NTN87002 s 受
希望小売価格(税抜) 30,000円(税抜)
適合灯具・台数
  • リニア130 2〜4台
  • リニア240 1〜2台
  • リニア350 1台
共通項目
  • 入力電圧 :100・200・242V
  • 出力定格:33W
  • 調光範囲:約1〜100%
  • W63・L228・H46mm
  • 適合LED粒数:6〜12粒用
品番 NTN87003 s 受
希望小売価格(税抜) 33,000円(税抜)
適合灯具・台数
  • リニア130 5〜8台
  • リニア240 3〜4台
  • リニア350 2台
共通項目
  • 入力電圧 :100・200・242V
  • 出力定格:56W
  • 調光範囲:約1〜100%
  • W63・L267・H46mm
  • 適合LED粒数:15〜24粒用

適合オプション(別売)

コネクタ付電源線【入力】
線長1m
(終端コネクタ付属)
NTN87004 s 受

希望小売価格 2,800円(税抜)

コネクタ付電源線【中継】
線長3m
NTN87005 s 受

希望小売価格 2,800円(税抜)

適合調光器

NQ28841K s 受

NQ28861K s 受

※別途信号変換インターフェースNQL10121が必要です。

システム概略図

  • リニア130 1台の場合

  • 多粒用電源ユニットを使用する場合

  • 電源ユニット1台に器具複数台の連結が可能です。(適合LED粒数の範囲内でご使用ください)。
  • 延長線(別途)により電源ユニット∼終端コネクタまでの距離は50mまで延長可能です。
  • 信号による消灯ができません。消灯は別途スイッチもしくは照明制御により行ってください。
  • 電源切断後の再投入は1分以上の時間を空けてください。すぐに器具を接続しますと内部に蓄積した電力で器具が破損します。
  • S先端技術・優れたデザイン性などを持ち合わせた商品群です。
  • V省エネ・デザイン性・配光制御など様々なご要望にお応えできる商品群です。
  • L長寿命・省電力のLEDを主照明にした、高品質、快適性、先進性を備えた商品群です。

  • ◎常備在庫品
  • ◯工場在庫品
  • 受受注品

  • ★ランプ付希望小売価格でランプ同梱包
  • 別ランプ付希望小売価格でランプ別梱包

  • Gグリーン購入法適合商品です。
