リニューアルプレート(ダウンライト、ユニバーサルダウンライト用)

閉じる
リニューアルプレート(ダウンライト、ユニバーサルダウンライト用)イメージ写真

リニューアルプレートを使用すれば、既設のダウンライトの埋込穴を利用してLEDダウンライトに簡単リニューアル。容易に省エネが可能です。

リニューアルプレートの役割

[例]Φ175 ← Φ150 LEDの場合

Φ175の既設ダウンライトから、新たにφ150のLEDダウンライトにリニューアルする場合は以下のようなイメージです。

LEDダウンライトにリニューアルするイメージ図

商品ラインアップ

屋内用LEDダウンライト・LEDユニバーサルダウンライト用


取付ダウンライト埋込穴径
75 100 125 150
既設の天井埋込穴径
100

タイプA
NNN28023KL

◯希望小売価格:
5,900円(税抜)

0.11kg

- - -
125 -

タイプB ※1
NNN80000ZL

◯希望小売価格:
5,300円(税抜)

0.2kg

- -
150 -

タイプB ※1
NNN80003ZL

◯希望小売価格:
5,900円(税抜)

0.3kg

タイプC ※2
NNN80004ZL

◯希望小売価格:
5,900円(税抜)

0.2kg

-
175 - - -

タイプC
NNN80005KL

◯希望小売価格:
5,900円(税抜)

0.4kg

200 - - -

タイプC
NNN80006KL

◯希望小売価格:
5,900円(税抜)

0.4kg

250 - - -

タイプC
NNN80007L

◯希望小売価格:
9,500円(税抜)

1.0kg

300 - - -

タイプC
NNN80008L

◯希望小売価格:
9,900円(税抜)

1.2kg

  • 屋外や軒下などの水気や湿気のある場所では使用できません。軒下用をご使用ください。

天井の板厚条件

LEDユニバーサルダウンライト φ100 200〜60形 ※1
φ125 200〜100形 ※2
TOLSO
LEDユニバーサルダウンライト
φ100 200〜100形 ※1
φ125 200〜60形 ※2
LEDダウンライト φ100 550〜350形 ※1
  • 5∼22mmの天井板厚に取り付け可能
  • 12∼25mmの天井板厚に取り付け可能
  • SmartArchi・LED電球ユニバーサルダウンライトは除く。
  • TOLSO LEDユニバーサルダウンライト遮光角30°タイプは取り付けできません。(取付ダウンライト埋込穴径φ100のみ既設の天井埋込穴径φ150のNNN80003Zが使用可能。ただし5∼22mmの天井板厚に取り付け可能)
  • 断熱施工対応ダウンライトは使用できません。
  • 器具との組み合わせ可否については、器具掲載ページにてご確認ください。
  • リニューアルプレートと適合器具の総重量は3kg以下でご使用ください。

軒下用LEDダウンライト用


取付ダウンライト埋込穴径

150
既設の天井埋込穴径
175

タイプC ※3
NNK00001WL

◯希望小売価格:
9,000円(税抜)

0.5kg

200

タイプC ※4
NNK00002WL

◯希望小売価格:
9,000円(税抜)

0.6kg

  • 3 5∼21mmの天井板厚に取り付け可能
  • 4 5∼25mmの天井板厚に取り付け可能

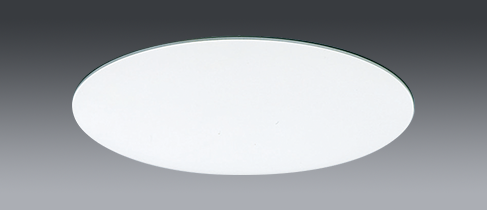

穴埋め用

既設のダウンライトを取り外してリニューアルできます

ダウンライトを取り外した穴をそのまま使わずにふさぐ場合は、このプレートを取り付けます。

既設器具の枠跡がきれいに隠せます

外径はφ215mm。φ125∼175mmまでの埋込穴に対応可能です。既設器具の枠跡もきれいに隠せます。

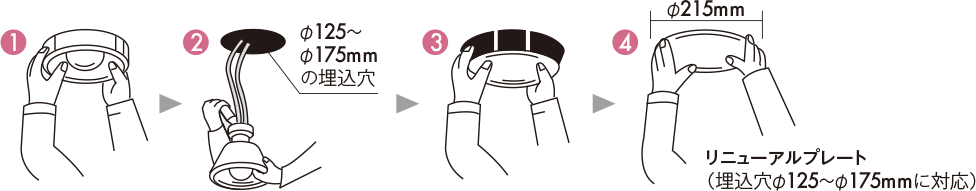

リニューアルプレート交換の説明図

NK07283

希望小売価格:
3,000円(税抜)

  • 本体(オフホワイト)
  • 重0.2kg
  • 天井材の厚さ5∼24mmに取り付けできます。

施工方法

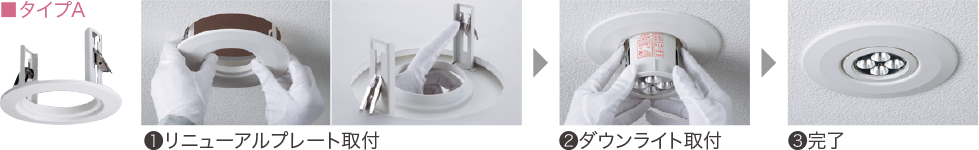

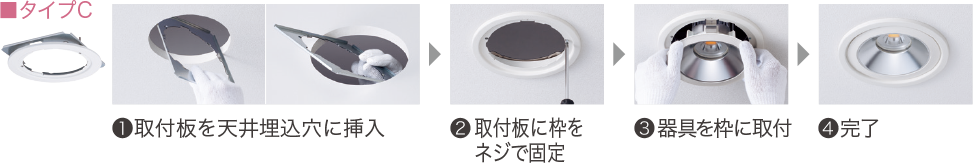

タイプAの施工方法の説明の図 タイプBの施工方法の説明の図 タイプCの施工方法の説明の図

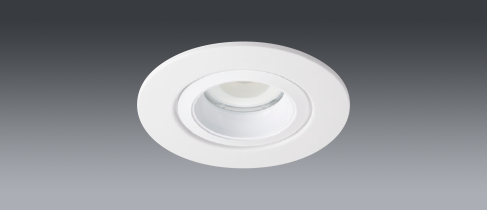

屋内用LEDダウンライト組み合わせ例

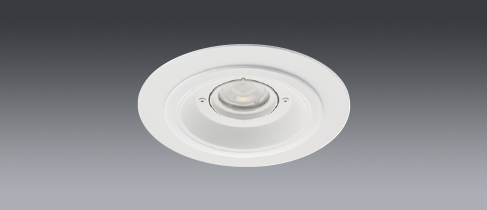

軒下用LEDダウンライト組み合わせ例

組み合わせる照明器具によって枠の色およびツヤなど、仕上げに違いがあります。
